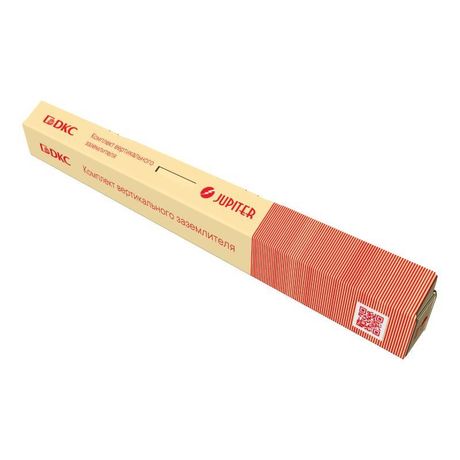

Комплект вертикального заземлителя муфтовый, 3 м, D16 мм | NE1130 DKC ДКС

Комплект вертикального заземлителя муфтовый 3 м D16 мм от бренда DKC (ДКС), артикул ne1130, предназначен для создания надежного контура заземления в условиях повышенной влажности и агрессивной среды. В комплект входят все необходимые элементы для быстрого монтажа двух стержней глубиной до 3 метров.

Назначение и область применения

Комплект вертикального заземлителя муфтовый 3 м D16 мм используется для организации защитного заземления электрических установок, молниеприёмников и токоотводов молниезащиты. Подходит для частных домов, производственных объектов, трансформаторных подстанций и других мест, где требуется снижение переходного сопротивления грунта. Применяется там, где невозможно использовать горизонтальные заземлители из-за плотных слоёв почвы или ограниченного пространства.

Технические характеристики

• Длина одного стержня: 1500 мм (в комплекте 2 шт.)
• Общая длина при сборке: до 3000 мм
• Диаметр стержня: 16 мм
• Материал: горячеоцинкованная сталь
• Количество соединительных муфт: 2 шт. (для стыковки стержней)
• Количество зажимов для заземляющей ленты: 2 шт.
• Количество соединительных клемм: 1 шт. (для подключения к заземляющему проводнику)
• Забивной наконечник: 1 шт. (для защиты торца стержня при ударах)
• Забивной винт: 1 шт. (для фиксации инструмента)
• Инструмент для забивания: 1 шт. (ударный стержень)
• Антикоррозионная лента: 100 мм × 3 м - 1 шт.
• Электропроводящая смазка: 50 г - 1 шт.
• Инструкция по монтажу: 1 шт.

Совместимость и монтаж

Каждый стержень соединяется с помощью муфты - внутренняя резьба обеспечивает прочную механическую и электрическую связь. Для подключения к заземляющей ленте используются два зажима, которые крепятся на уровне поверхности грунта. Клемма позволяет присоединить медный провод сечением до 16 мм2. Инструмент для забивания совместим с обычным молотком весом 4–8 кг. Монтаж выполняется вручную: стержни последовательно вбиваются в грунт, после чего система замыкается на заземляющий проводник.

Безопасность и стандарты

Комплект соответствует требованиям ГОСТ Р 50571.5.54-2019 и ПУЭ для систем TN-S и TT. Горячее цинкование обеспечивает класс corrosion resistance Class C3-C4 по ISO 12944, что гарантирует срок службы более 25 лет в большинстве типов грунтов. Электропроводящая смазка снижает контактное сопротивление и предотвращает окисление соединений.

Преимущества

• Готовый набор - всё необходимое в одной упаковке, исключает поиск отдельных деталей.
• Высокая коррозионная стойкость благодаря горячей оцинковке - не требует дополнительной защиты.
• Легкий монтаж без сварки: соединения выполнены методом резьбы, что повышает надёжность и скорость установки.
• Электропроводящая смазка увеличивает долговечность контактов и снижает риск возникновения тепловых точек.
• Ручка на упаковке удобна для транспортировки и хранения на объекте.

Ограничения применения

• Не рекомендуется применять в скалистых или каменистых грунтах - невозможен ввод стержней без спецтехники.
• Максимальная глубина - 3 м; при необходимости большего заглубления требуется использование удлинителей или другого типа заземлителей.
• Не предназначена для постоянного воздействия сильных химических загрязнений (например, кислотных стоков); в таких случаях нужна дополнительная защита.
• Стандартный диаметр 16 мм не подходит для высоких токов замыкания (>100 кA) - в этом случае следует выбирать стержни большего сечения.

Примеры использования

• Заземление распределительного щита в частном доме на песчаном грунте.
• Подключение молниеприёмника на крыше административного здания.
• Создание контура заземления для насосной станции в сельской местности.
• Установка в качестве дополнительного заземлителя рядом с существующим контуром для снижения сопротивления.

Практические советы

• Перед монтажом проверьте уровень грунтовых вод - при высоком УГВ используйте больше стержней или комбинируйте с горизонтальным заземлителем.
• При вбивании первого стержня следите за вертикальностью - отклонение более чем 5° затруднит дальнейшую сборку.
• Обрабатывайте места соединений электропроводящей смазкой перед сборкой - это продлит срок службы на 30–50%.
• После монтажа обязательно проведите измерение сопротивления заземления - норма для жилых объектов ≤10 Ом.
• Храните комплект в сухом месте - даже при наличии цинкового покрытия длительное воздействие влаги может вызвать поверхностную коррозию.
