Компенсационные панели накладные сплошные Ш=1000 в=300 н=300 - R5CPFBM1033 ДКС

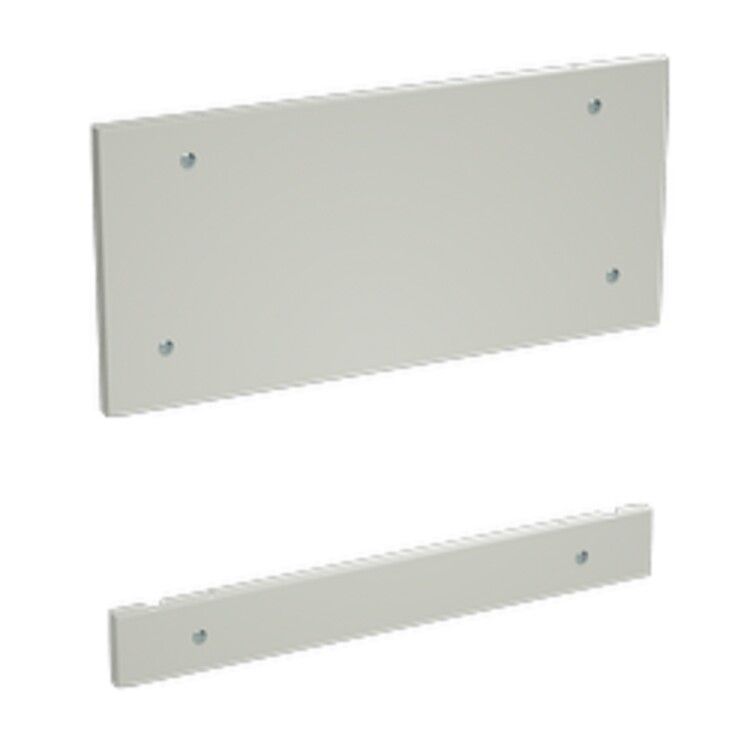

Комплект внешних глухих компенсационных панелей DKC (ДКС) артикул r5cpfbm1033 предназначен для изоляции и защиты токоведущих элементов внутри распределительных шкафов. Панели обеспечивают механическую безопасность и организуют зонирование внутреннего пространства шкафа, особенно там, где требуется исключить случайный доступ к шинам.

Назначение и область применения

Этот комплект используется для физического разделения и закрытия участков внутри силовых шкафов, где расположены главные сборные шины или другие опасные токоведущие части. Панели устанавливаются на внешнюю сторону корпуса шкафа - они не являются частью основной конструкции, а служат дополнительной защитой. Применяются в промышленных системах распределения электроэнергии: в щитах автоматизации, центрах управления двигателями, распределительных пунктах.

Технические характеристики

• Тип изделия: панель сплошная, накладная
• Ширина: 1000 мм - соответствует стандартной ширине шкафов 1000 мм
• Высота: две панели по 300 мм каждая - верхняя и нижняя
• Материал: сталь - обеспечивает прочность и долговечность
• Цвет: 7035 (серый матовый) - совпадает со стандартными цветами шкафов DKC

Совместимость и монтаж

Панели подходят для установки на шкафы серии RAM power от DKC с шириной 1000 мм. Крепление осуществляется через предварительно подготовленные точки на боковой стенке шкафа - панели не требуют сверления или доработки корпуса. Установка выполняется после окончательного монтажа оборудования внутри шкафа. Верхняя и нижняя панели монтируются отдельно, между ними остаётся свободное пространство - это позволяет сохранить доступ к кабельным проходам или другим элементам, не нарушая целостности защиты.

Преимущества

• Увеличивает уровень безопасности персонала за счёт физической изоляции токоведущих частей
• Не требует модификации шкафа - легко устанавливается и демонтируется
• Изготовлены из стали - выдерживают механические нагрузки и воздействия среды
• Цвет 7035 гармонирует с остальной конструкцией шкафа, обеспечивая эстетичный вид

Ограничения применения

Панели не предназначены для использования вне шкафов - они не имеют собственной рамы и не рассчитаны на самостоятельную установку. Не применяются в условиях повышенной влажности, агрессивных химических сред или на открытом воздухе. Не заменяют функции дверей или световых экранов - предназначены исключительно для глухого ограждения.

Примеры использования

• Закрывание верхней и нижней зон шкафа с главными шинами в ЦПУ (центр управления питанием)
• Разделение зон обслуживания в шкафах АСУ ТП
• Защита шин в распределительном щите на производстве, где есть риск случайного контакта

Практические советы

• Перед установкой проверьте, что ширина вашего шкафа точно равна 1000 мм - панель не гнётся и не адаптируется к другим размерам
• Убедитесь, что места крепления на шкафе совпадают с отверстиями на панелях - используйте оригинальные болты и крепёж от DKC
• Не устанавливайте панели поверх работающих вентиляторов или термоблоков - это нарушит теплоотвод
• При необходимости замены - панели можно снять без демонтажа всего шкафа, что снижает время простоев
