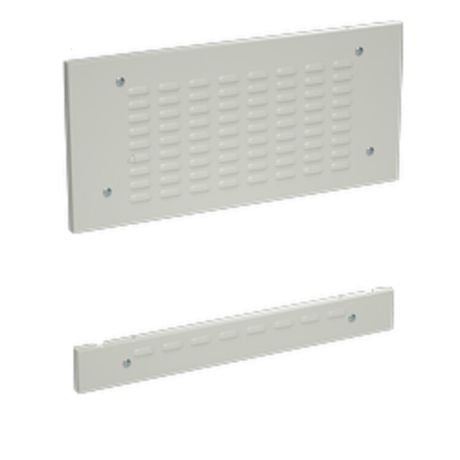

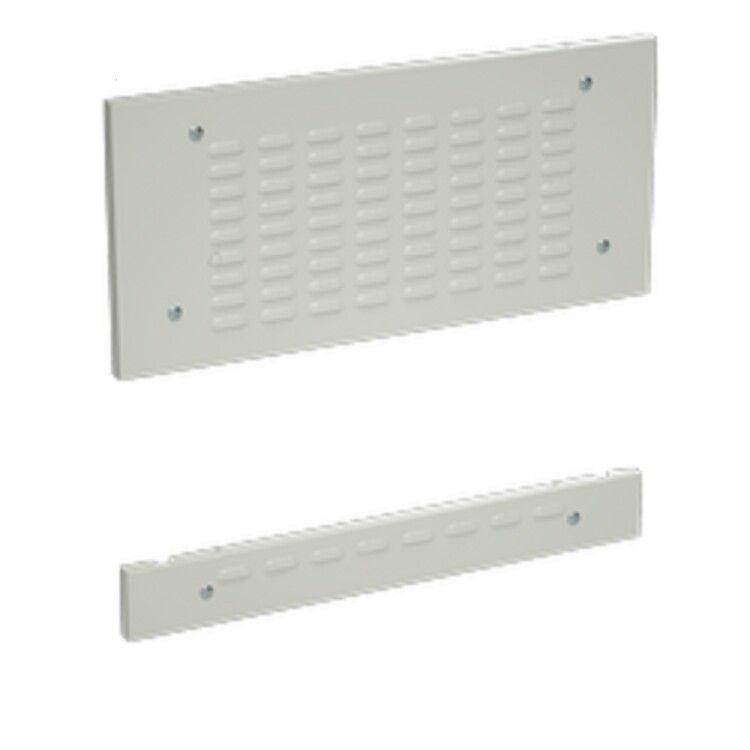

Компенсационные панели накладные перфорированные Ш=1000 в=300 н=300 - R5CPFAM1033 ДКС

Комплект внешних перфорированных компенсационных панелей ширина=1000 высота=300+300 от DKC (ДКС), артикул r5cpfam1033, предназначен для защиты и теплоотвода в силовых шкафах. Этот элемент из стали с перфорацией обеспечивает безопасную организацию зонирования внутри оборудования серии RAM power.

Назначение и область применения

Комплект внешних перфорированных компенсационных панелей ширина=1000 высота=300+300 используется для физического разделения внутренних модулей в распределительных шкафах. Он ограничивает доступ к токоведущим частям, таким как главные сборные шины, предотвращая случайное прикосновение. Перфорация на поверхности позволяет эффективно выводить тепло от нагревающихся компонентов, что особенно важно в плотно укомплектованных шкафах.

Подходит для установки в шкафы шириной 1000 мм. Применяется в промышленной автоматизации, энергетике, системах управления и на производствах с высокими требованиями к безопасности и термостабильности.

Технические характеристики

• Ширина: 1000 мм
• Высота верхней панели: 300 мм
• Высота нижней панели: 300 мм
• Материал: сталь
• Цвет: 7035 RAL (серый металлик)
• Тип изделия: панель накладная
• Исполнение: перфорированная

Совместимость и монтаж

Комплект внешних перфорированных компенсационных панелей ширина=1000 высота=300+300 совместим со шкафами серии RAM power от DKC (ДКС) и другими аналогичными конструкциями с внутренним габаритом 1000 мм по ширине. Монтаж осуществляется путём крепления панелей к раме шкафа с помощью болтов или защёлок - в зависимости от модели корпуса. Установка выполняется после сборки основных узлов, чтобы не затруднить доступ к оборудованию.

Обе панели (верхняя и нижняя) устанавливаются параллельно друг другу, образуя два отдельных барьера. Для точного расположения рекомендуется использовать заводские метки или шаблоны, указанные в документации шкафа.

Преимущества

• Перфорация обеспечивает естественную циркуляцию воздуха, снижая риск перегрева компонентов
• Стальная конструкция повышает механическую прочность и долговечность
• Цвет 7035 RAL соответствует стандартному оформлению промышленных шкафов, обеспечивая эстетическую целостность
• Разделение на две части (верх + низ) даёт гибкость в планировании внутреннего пространства

Ограничения применения

• Не предназначена для использования вне закрытых шкафов - не имеет степени защиты IP
• Не подходит для сред с повышенной коррозийной активностью (агрессивные газы, солевые туманы)
• Не является заменой полноценным дверцам или герметичным экранам - не обеспечивает полный запирающий эффект
• Устанавливается исключительно в шкафы шириной 1000 мм; другие размеры требуют других комплектов

Примеры использования

• Разделение зоны питания и зоны управления в частотном преобразователе
• Защита главных шин в щите автоматики на заводе
• Организация воздушного канала между мощными контакторами и контроллерами
• Формирование временного барьера при обслуживании одного модуля без отключения всего шкафа

Практические советы

• Перед установкой проверьте, что внутренние элементы шкафа не выступают за границы 1000 мм - иначе панели не смогут правильно смонтироваться
• При использовании в условиях с большим количеством пыли регулярно очищайте перфорацию - забитые отверстия снижают эффективность охлаждения
• Не используйте панели как опору для крепления тяжёлого оборудования - они не рассчитаны на нагрузку
• Для удобства обслуживания комбинируйте эти панели с прозрачными или съёмными элементами в местах частого доступа
