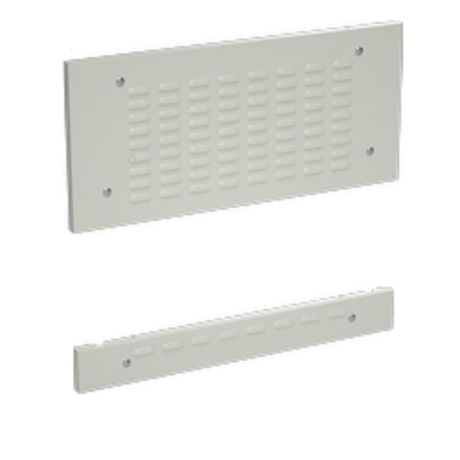

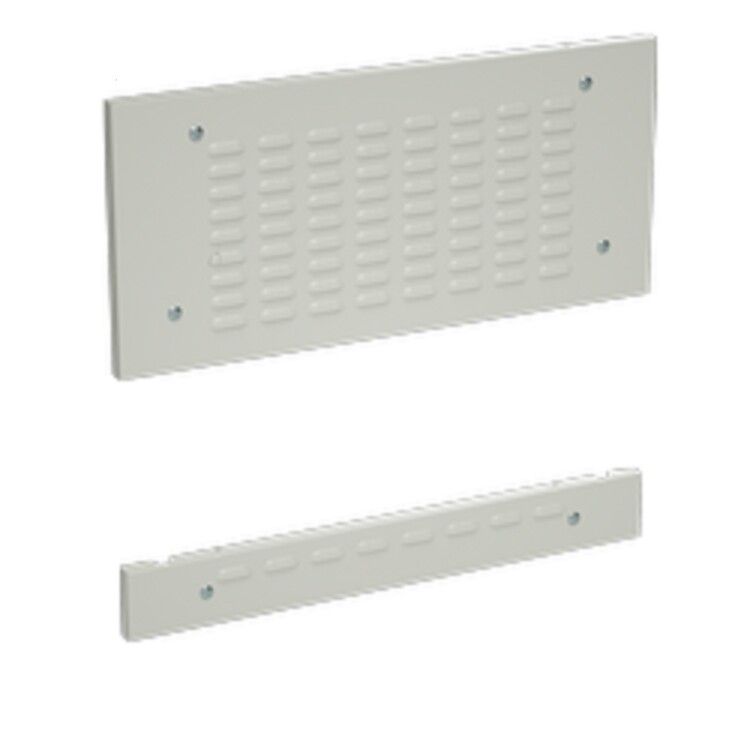

Комплект внешних перфорированных компенсационных панелей Ш=1000 В=300+100 | R5CPFAM1031 DKC ДКС

Комплект внешних перфорированных компенсационных панелей DKC (ДКС) артикул r5cpfam1031 предназначен для защиты и теплоотвода в силовых шкафах. Этот элемент из стали с перфорацией обеспечивает безопасную организацию зонирования внутри шкафа шириной 1000 мм, особенно там, где расположены токоведущие части и шины.

Назначение и область применения

Комплект внешних перфорированных компенсационных панелей DKC (ДКС) артикул r5cpfam1031 используется для физического разделения внутреннего пространства распределительных шкафов. Он ограничивает случайный доступ к токоведущим элементам - главным шинам, клеммникам, автоматическим выключателям. Перфорация позволяет эффективно выводить тепло от нагревающихся устройств, предотвращая перегрев в закрытых зонах. Применяется в промышленной автоматике, на производствах, в энергообъектах и системах управления.

Технические характеристики

• Ширина: 1000 мм - соответствует стандартному шагу шкафов серии RAM power
• Высота верхней панели: 300 мм
• Высота нижней панели: 100 мм
• Номинальная глубина: 100 мм - определяет расстояние от передней стенки шкафа до панели
• Материал: сталь - прочная, устойчивая к механическим воздействиям
• Цвет: 7035 (серый) - совместим с цветовой гаммой корпусов DKC
• Тип изделия: комплект - состоит из двух панелей: верхней и нижней

Совместимость и монтаж

Комплект внешних перфорированных компенсационных панелей DKC (ДКС) артикул r5cpfam1031 рассчитан на установку в шкафы серии RAM power с шириной 1000 мм. Монтируется накладным способом - крепится к раме или направляющим шкафа с помощью болтов или саморезов. Установка выполняется после монтажа основного оборудования. Обязательно проверьте соответствие посадочных точек на шкафе и панелях. Глубина 100 мм требует наличия свободного пространства за установленными модулями.

Преимущества

• Перфорированная поверхность снижает риск перегрева без необходимости в принудительном охлаждении
• Стальная конструкция обеспечивает долговечность и жесткость даже при нагрузках
• Универсальный формат - один комплект покрывает два уровня в шкафу: верхний и нижний
• Цвет 7035 гармонирует с остальной продукцией DKC, упрощая визуальное восприятие системы

Ограничения применения

• Не предназначена для использования вне герметичных шкафов - не имеет степени защиты IP
• Не подходит для шкафов шириной менее 1000 мм - требует точного соответствия габаритам
• Не является заменой защитным кожухам или дверцам - служит исключительно для внутреннего секционирования
• Не рекомендуется применять в средах с повышенной коррозийной активностью - материал не покрыт антикоррозийным слоем

Примеры использования

• Разделение зоны питания (верхняя панель 300 мм) и зоны управления (нижняя панель 100 мм) в шкафу АВР
• Изоляция токоведущих шин от кабельных каналов в распределительных щитах на заводах
• Формирование барьера между мощными преобразователями и чувствительной аппаратурой в системах ЧРП

Практические советы

• Перед монтажом убедитесь, что все провода и кабели не задевают перфорированные участки - возможны повреждения изоляции
• При использовании в условиях вибраций дополнительно закрепите панели антивибрационными прокладками
• Не используйте панели как несущую конструкцию - они не рассчитаны на вес оборудования
• При замене старых панелей сохраняйте оригинальные крепления - новые имеют те же точки крепления
• Комплект r5cpfam1031 можно комбинировать с другими элементами серии RAM power - например, с перфорированными рейками или крышками
