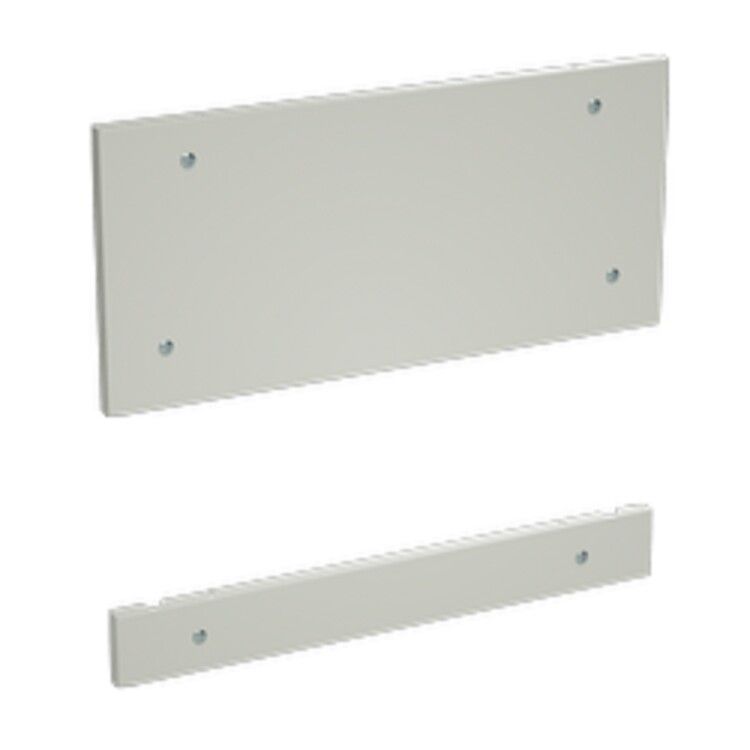

Комплект внешних глухих компенсационных панелей Ш=400 В=100+100 | R5CPFBM413 DKC ДКС

Комплект внешних глухих компенсационных панелей Ш400 В100+100/В100+300 DKC - это металлическая защитная конструкция из стали, предназначенная для физического разделения зон внутри электрошкафа и предотвращения случайного контакта с токоведущими элементами. Применяется в шкафах шириной 400 мм, совместим с сериями оборудования DKC RAM power.

Назначение и область применения

Комплект внешних глухих компенсационных панелей Ш400 В100+100/В100+300 DKC используется для создания безопасной перегородки между различными участками внутреннего пространства электрошкафа. Он ограничивает доступ к главным сборным шинам и другим токоведущим частям, снижая риск поражения электрическим током и уменьшая вероятность короткого замыкания при обслуживании. Устанавливается в распределительных щитах, силовых шкафах и панелях управления, где требуется жесткое разделение зон.

Технические характеристики

• Тип изделия: панель распределения энергии
• Материал: сталь
• Цвет: серый
• Ширина: 400 мм
• Высота верхней панели: 100 мм
• Высота нижней панели: 300 мм
• Исполнение: глухая (сплошная), без проемов
• Установка: наружная, накладная
• Серия совместимости: DKC RAM power

Совместимость и монтаж

Комплект внешних глухих компенсационных панелей Ш400 В100+100/В100+300 DKC рассчитан на установку в шкафы стандартизированной ширины 400 мм. Монтаж осуществляется путём крепления панелей к раме или боковым стенкам шкафа с помощью болтов или саморезов - места крепления должны соответствовать габаритам корпуса. Верхняя и нижняя панели устанавливаются последовательно, образуя двухуровневую перегородку. Для точного расположения рекомендуется использовать чертежи шкафа от производителя. Совместим с другими элементами серии DKC RAM power, включая направляющие, кронштейны и крепёж.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции
• Глухое исполнение исключает доступ к опасным зонам даже при открытых дверях шкафа
• Стандартный размер 400 мм обеспечивает совместимость с большинством промышленных шкафов
• Серый цвет соответствует промышленному дизайну и легко сочетается с другими элементами
• Не требует специальных инструментов для установки

Ограничения применения

• Не предназначена для защиты от воды, пыли или химических воздействий - не имеет степени защиты IP
• Подходит только для шкафов шириной точно 400 мм; не адаптируется к более узким или широким корпусам
• Не является элементом коммутации - не проводит ток и не содержит контактных групп
• Не рекомендуется для использования во взрывоопасных средах без дополнительной защиты

Примеры использования

• Разделение зоны питания и зоны управления в автоматическом шкафе станка
• Ограничение доступа к главным шинам при модульном распределении нагрузки
• Формирование безопасной зоны вокруг высоковольтных элементов в распределительном щите
• Изолирование цепей контроля от силовых цепей в системах автоматизации

Практические советы

• Перед установкой проверьте, что внутренние элементы шкафа не выступают за плоскость панелей - возможен контакт с токоведущими частями
• При использовании нескольких комплектов убедитесь, что они установлены параллельно и не нарушают тепловой режим внутри шкафа
• Не используйте панели как опорную поверхность для крепления других устройств - они не рассчитаны на механическую нагрузку сверх массы собственной конструкции
• При необходимости окраски или антикоррозийной обработки применяйте только краски, совместимые со сталью и не нарушающие электрическую изоляцию окружающих элементов
• Артикул r5cpfbm413 указывает на конкретную комплектацию - не заменяйте панели аналогами с другой высотой, так как это нарушит функциональность системы
