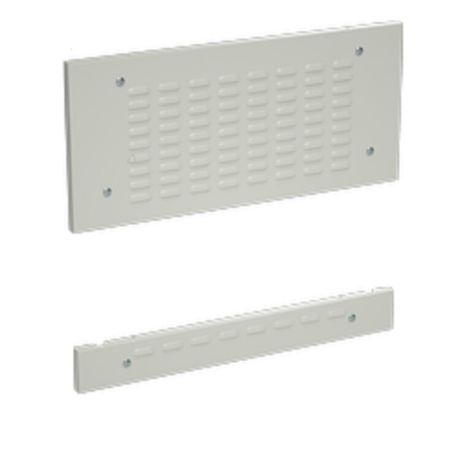

Комплект внешних перфорированных компенсационных панелей Ш=1000 В=100+100 | R5CPFAM1011 DKC ДКС

Комплект внешних перфорированных компенсационных панелей Ш1000 В100+100 DKC — это элемент защиты и теплоотвода для силовых шкафов, предназначенный для изоляции токоведущих частей и обеспечения безопасной работы оборудования. Продукт из серии RAM power от бренда DKC подходит для монтажа в шкафы шириной 1000 мм и используется там, где важна вентиляция и физическое разделение зон.

Назначение и область применения

Комплект внешних перфорированных компенсационных панелей Ш1000 В100+100 DKC применяется для создания механического барьера вокруг главных сборных шин и токоведущих элементов внутри силовых шкафов. Перфорация позволяет выводить тепло от нагревающихся устройств, снижая риск перегрева. Устанавливается на переднюю или заднюю стенку шкафа, разделяя внутреннее пространство на функциональные зоны. Особенно актуален в системах с высокими токами нагрузки — например, в распределительных щитах, преобразовательных станциях, промышленных автоматических линиях.

Технические характеристики

• Ширина: 1000 мм — соответствует стандартному шагу шкафов промышленного исполнения
• Высота верхней панели: 100 мм
• Высота нижней панели: 100 мм
• Материал: сталь — обеспечивает жесткую конструкцию и устойчивость к деформации
• Цвет: серый — совместим с большинством промышленных корпусов
• Тип изделия: панель распределения энергии — выполняет роль изолирующего и термостабилизирующего элемента
• Исполнение: перфорированная — наличие отверстий для естественной циркуляции воздуха

Совместимость и монтаж

Комплект внешних перфорированных компенсационных панелей Ш1000 В100+100 DKC рассчитан на установку в шкафы шириной 1000 мм. Монтируется на направляющие или крепится болтовым соединением к раме шкафа. Верхняя и нижняя панели устанавливаются параллельно друг другу, образуя два отдельных экрана. Для надежного крепления рекомендуется использовать саморезы M4–M5 с гроверами. Не требует специальных инструментов — достаточно отвертки и уровня. Убедитесь, что места крепления не перекрывают провода, клеммы или устройства управления.

Преимущества

• Перфорация повышает эффективность естественного охлаждения без необходимости в активной вентиляции
• Стальная конструкция выдерживает механические нагрузки и не деформируется при длительной эксплуатации
• Унифицированный размер (1000×100 мм) легко интегрируется в существующие решения серии RAM power
• Серый цвет не выгорает и хорошо сочетается с другими элементами шкафа
• Обеспечивает соответствие требованиям безопасности по предотвращению случайного контакта с токоведущими частями

Ограничения применения

• Не предназначен для установки во взрывоопасных средах — материал не имеет взрывозащитного исполнения
• Не защищает от прямого попадания воды — IP-класс не указан, не следует применять в условиях повышенной влажности без дополнительной герметизации
• Работает только в составе шкафа шириной 1000 мм — несовместим с более узкими или широкими корпусами
• Не заменяет основную защиту (например, двери с блокировкой) — является дополнительным элементом изоляции

Примеры использования

• Разделение зоны питания и зоны управления в промышленном шкафе
• Защита главных шин в распределительных щитах на заводах
• Организация воздушного канала между мощными преобразователями и чувствительной аппаратурой
• Фиксация панелей в шкафах серии RAM power от DKC для стандартизации сборки

Практические советы

• При монтаже проверьте, чтобы перфорация не закрывалась кабелями или крепежом — это снижает эффективность теплоотвода
• Используйте комплект вместе с аналогичными панелями других размеров для формирования единой системы экранирования
• При работе с несколькими шкафами одного типа используйте одинаковые панели — так проще обслуживать и заменять детали
• Проверяйте целостность кромок после резки или сверления — острые края могут повредить изоляцию проводов
• Артикул r5cpfam1011 — сохраняйте его при заказе запасных частей; он однозначно идентифицирует именно этот комплект от DKC
