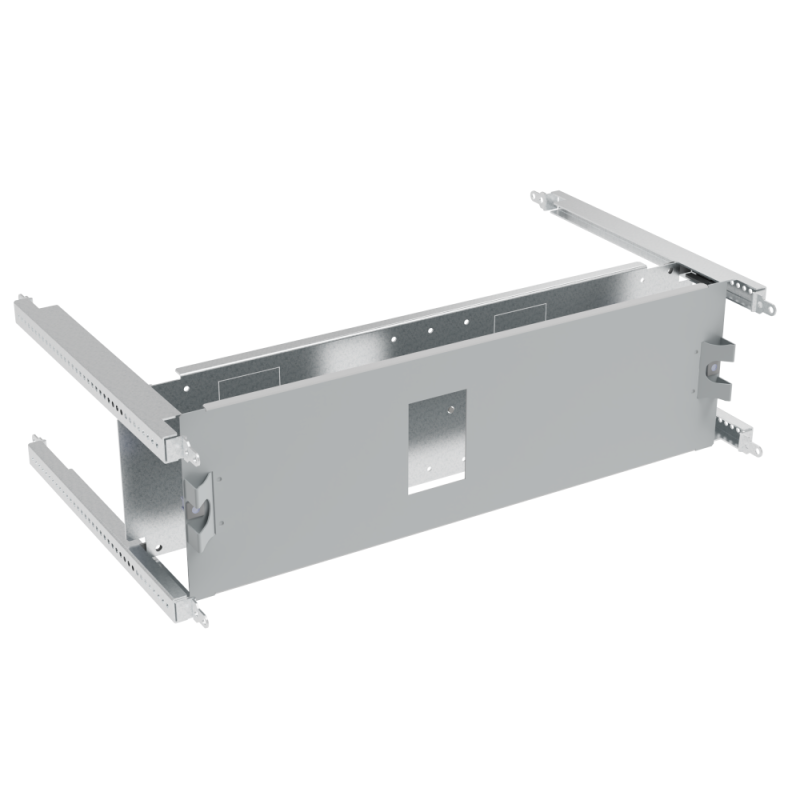

Комплект внутренний горизонтальной установки 3п OptiMat D250 (F,F-MO,P,P-MO) Ш=600 В=150 | 306805 КЭАЗ

Комплект внутренний горизонтальной установки 3-полюсный OptiMat D250 (F, F-MO, P, P-MO) Ш600 В150 от КЭАЗ предназначен для фиксации и удобного обслуживания аппаратов защиты внутри распределительных щитов. Этот комплект обеспечивает жесткую и точную установку оборудования с возможностью быстрого доступа благодаря поворотным замкам.

Назначение и область применения

Комплект внутренний горизонтальной установки 3-полюсный OptiMat D250 (F, F-MO, P, P-MO) Ш600 В150 используется для монтажа автоматических выключателей, контакторов и других устройств в щитах управления. Подходит для серий OptiBox M, где требуется надежная фиксация и легкий доступ к оборудованию. Применяется в промышленных щитах на заводах, в системах автоматизации и на транспорте.

Технические характеристики

• Форм-фактор: горизонтальная установка
• Ширина: 600 мм
• Высота: 150 мм
• Число полюсов: 3
• Материал корпуса: сталь, окраска серая
• Тип крепления: соединительный комплект боковой

Совместимость и монтаж

Комплект внутренний горизонтальной установки 3-полюсный OptiMat D250 совместим с модульными аппаратами серии OptiBox M. Устанавливается на DIN-рейку или прямо в стенку шита. Монтаж выполняется с помощью четырёх установочных профилей с кронштейнами - они обеспечивают равномерное распределение нагрузки. Лицевая панель крепится через замки 1/4 оборота, что позволяет открывать её одним движением без инструментов. Для правильной сборки убедитесь, что глубина шита достаточна для размещения всей конструкции.

Преимущества

• Ускоренный сервис: поворотные замки позволяют быстро открыть лицевую панель для осмотра или замены оборудования.
• Жесткая фиксация: металлические профили и кронштейны предотвращают люфт и вибрацию даже при длительной работе.
• Стандартная геометрия: размеры Ш600×В150 соответствуют типовым решениям для промышленных щитов, снижают время на адаптацию.
• Интеграция с OptiBox M: компоненты оптимально согласованы по размерам и контактным группам.

Ограничения применения

• Не предназначена для вертикальной установки - конструкция рассчитана исключительно на горизонтальное положение.
• Подходит только для аппаратов, соответствующих габаритам OptiBox M; не поддерживает оборудование сторонних производителей без адаптеров.
• Не имеет собственной степени защиты IP - применяется только внутри закрытых щитов с классом защиты не ниже IP54.

Примеры использования

• Установка трёхполюсных автоматов в центральных распределительных щитах производства.
• Монтаж контакторов и тепловых реле на конвейерных линиях.
• Размещение устройств защиты в щитах управления насосными станциями.

Практические советы

• Перед монтажом проверьте, чтобы глубина шита была минимум на 30–40 мм больше высоты комплекта (150 мм) - это необходимо для свободного доступа к задним клеммам.
• Замки 1/4 оборота требуют регулярной смазки (например, силиконовой) каждые 6–12 месяцев для сохранения плавности работы.
• При использовании нескольких комплектов OptiMat D250 в одном щите соблюдайте зазор между ними не менее 10 мм для теплоотвода.
• Артикул 306805 - единственный номер для заказа этого комплекта. Не путайте с другими исполнениями (F-MO/P-MO) - они отличаются наличием модифицированных замков, но одинаковы по габаритам.
