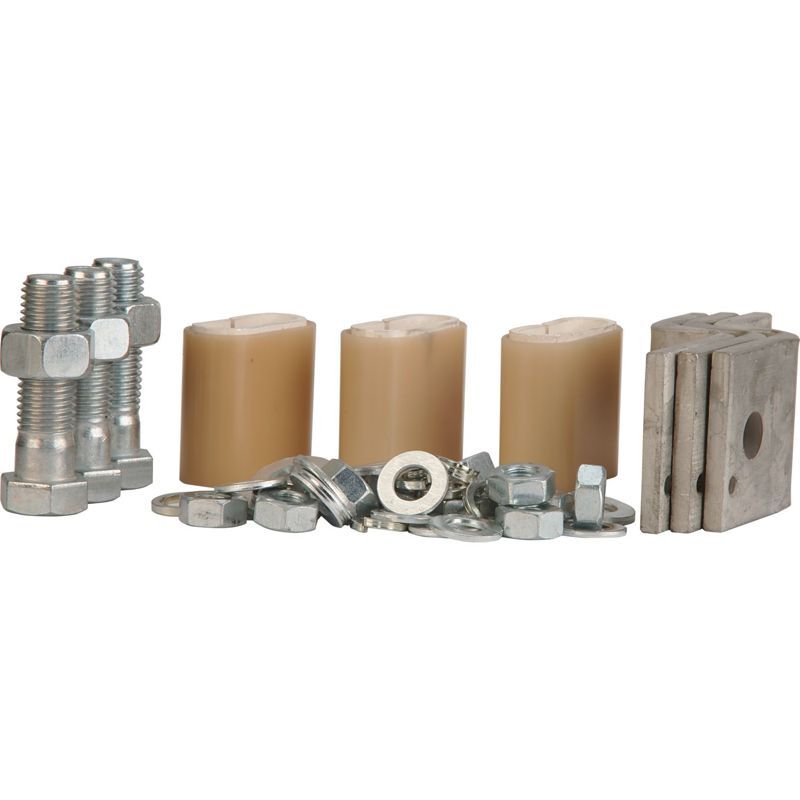

Комплект выводов для заднего присоединения двумя шинами или кабелями с каб. наконечниками М16, (количество 3шт.) | 4000011 Контактор (Legrand)

Комплект выводов для заднего присоединения двумя шинами или двумя кабелями с кабельными наконечниками М16 (количество 3 шт.) от бренда Контактор Ульяновск - это решение для надёжного подключения силовых цепей через тыlovую часть контакторов серии Accessories HK. Артикул 4000011 позволяет заменить переднее подключение на более компактный вариант, особенно удобный при ограниченном пространстве.

Назначение и область применения

Этот комплект предназначен для организации заднего подключения к контактным аппаратам - когда провода или шины подводятся сзади корпуса, а не спереди. Подходит для установки в распределительных щитах, на станках, конвейерах и других объектах, где важна плотная укладка оборудования. Комплект выводов для заднего присоединения двумя шинами или двумя кабелями с кабельными наконечниками М16 (количество 3 шт.) используется там, где требуется высокая механическая прочность соединений и минимизация внешних выступов.

Технические характеристики

• Тип подключения: заднее (тыловое)
• Количество элементов в комплекте: 3 штуки
• Тип кабельных наконечников: М16 (для болтов диаметром 16 мм)
• Поддерживаемые типы подвода: две шины или два кабеля на каждый вывод
• Материал: медные токоведущие части с оцинкованным или никелированным покрытием
• Рабочий ток: соответствует классу контакторов серии Accessories HK (до 95 А при 400 В AC)

Совместимость и монтаж

Комплект выводов для заднего присоединения двумя шинами или двумя кабелями с кабельными наконечниками М16 (количество 3 шт.) совместим исключительно с контактными аппаратами из серии Accessories HK от Контактор Ульяновск. Для установки необходимо:

• Отключить питание и снять крышку контактора сзади
• Удалить заводские заглушки или старые выводы
• Закрепить каждый элемент комплекта на болтах M16 внутри корпуса
• Подсоединить кабели или шины через наконечники - затянуть моментом до 8–10 Нм
• Проверить герметичность и надёжность фиксации перед включением

Не используйте этот комплект с другими сериями контакторов - посадочные места отличаются по геометрии и шагу крепления.

Преимущества

• Освобождает место спереди контактора - удобно при плотной компоновке в щите
• Исключает необходимость длинных перемычек между устройствами
• Кабельные наконечники М16 обеспечивают надёжный контакт без проскальзывания
• Уменьшаются потери энергии за счёт минимального переходного сопротивления
• Стандартная сборка - не требует специальных инструментов кроме торцевых ключей

Ограничения применения

• Не предназначены для работы в условиях постоянной вибрации выше уровня G3 по ГОСТ 17516
• Не рекомендуются для подключения многожильных кабелей без предварительной опрессовки наконечника
• Не подходят для переменного напряжения выше 690 В
• Не допускается использование в средах с агрессивными химическими веществами без дополнительной защиты
• Не совместим с контактными аппаратами других брендов - даже если они имеют аналогичную маркировку M16

Примеры использования

• Подключение трёхполюсного контактора в автоматизированной линии производства - все три фазы подведены сзади через шины
• Монтаж в щите управления насосной станцией - экономия места позволяет разместить больше устройств в одном ряду
• Обслуживание старой системы с заменой контакторов - новый комплект выводов позволяет сохранить существующую проводку без перекладки

Практические советы

• Перед монтажом проверьте диаметр жил кабеля - он должен соответствовать сечению, рассчитанному для наконечников М16 (обычно 16–35 мм2)
• Не затягивайте болты слишком сильно - риск повреждения резьбы внутри корпуса
• При использовании двух кабелей на один вывод - убедитесь, что они одного типа и сечения
• После установки сделайте контрольный осмотр всех соединений через неделю после первого включения - возможна усадка металла
• Артикул 4000011 лучше заказывать сразу с основным контактором - так гарантируется точная совместимость
