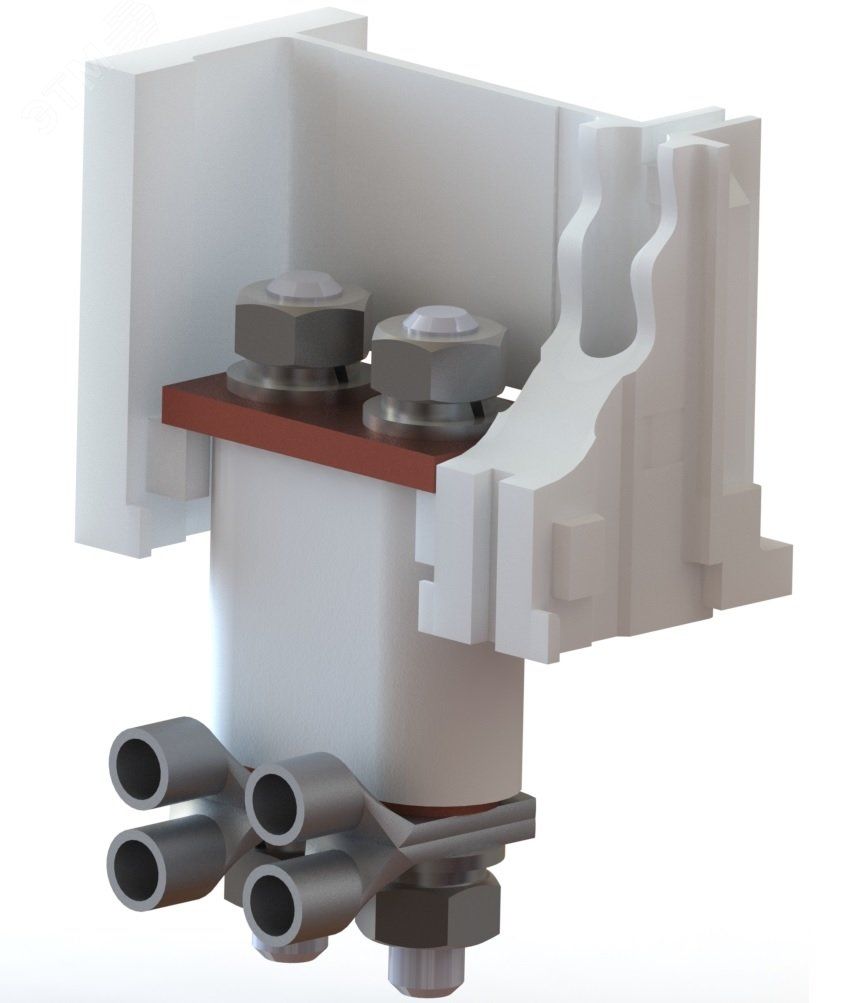

Комплект выводов для заднего присоединения шиной или кабелями (до 4-х) с каб. наконечниками М10, (количество 3шт.) | 4000010 Контактор (Legrand)

Комплект выводов для заднего присоединения шиной или кабелями (до 4-х) с кабельными наконечниками М10 (комплект 3 шт.) от бренда Контактор Ульяновск предназначен для надёжного подключения силовых кабелей или гибких шин к контактным устройствам через заднюю часть корпуса. Артикул 4000010 - решение для монтажа в распределительных щитах, где важна компактность и устойчивость соединений.

Назначение и область применения

Этот комплект используется для создания электрического контакта между оборудованием (например, контакторами, автоматическими выключателями, тепловыми реле) и внешними проводниками - кабелями или медными шинами. Подходит для установки в щитах управления, на производственных линиях, в системах автоматизации. Комплект позволяет выполнить заднее присоединение, что экономит место внутри шита и упрощает организацию кабельной трассы.

Технические характеристики

• Количество элементов в комплекте: 3 штуки
• Тип кабельного наконечника: М10 (метрическая резьба, диаметр 10 мм)
• Максимальное количество подключаемых проводников: до 4-х на один вывод (по документации производителя)
• Материал: латунь с никелевым покрытием
• Тип присоединения: заднее (через тыльную сторону устройства)

Совместимость и монтаж

Комплект выводов совместим с контактными аппаратами, имеющими задние клеммы с резьбой М10. Примеры совместимости: контакторы серии КМ, КТ, а также аналогичные изделия от Legrand с тем же типом крепления. Для монтажа необходимо:

• Заготовить кабели с зачищенной жилой длиной 8–10 мм
• Надеть на жилу кабельный наконечник и обжать пресс-клещами
• Вставить наконечник в вывод и затянуть болт моментом 5–7 Нм
• Убедиться, что все три вывода установлены равномерно, чтобы избежать перекоса

Не используйте самодельные наконечники - они могут не соответствовать форме и толщине, что снижает надёжность контакта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1 для коммутационных аппаратов. Материалы рассчитаны на рабочую температуру от -25C до +70C. Никелевое покрытие предотвращает окисление и обеспечивает долговременную проводимость даже в условиях повышенной влажности.

Преимущества

• Уменьшение занимаемого места в щите за счёт заднего подключения вместо фронтального
• Стандартная резьба М10 - совместима с большинством промышленных контакторов
• Готовый комплект из трёх элементов - не требует докупки деталей
• Высокая механическая прочность наконечников - выдерживают многократные демонтажи

Ограничения применения

• Не предназначены для подключения алюминиевых кабелей - возможен электрохимический эффект
• Не подходят для высокочастотных цепей (более 1 кГц) - из-за индуктивности металлических элементов
• Не рекомендуются для открытого монтажа вне щитов - отсутствует степень защиты IP
• Максимальный ток ограничен характеристиками самого аппарата, к которому подключается комплект

Примеры использования

• Подключение питания к контактору КМ-100 в пульте управления станком
• Присоединение шины 3x16 мм2 к тепловому реле в распределительном щите
• Формирование группового подключения нескольких нагрузок к одному выходу автомата

Практические советы

• Перед установкой проверьте, что глубина посадки наконечника в выводе составляет минимум 8 мм - иначе контакт будет нестабильным
• При использовании многожильных кабелей обязательно примените наконечник с опрессовкой - без неё жилы могут выпасть при вибрации
• После монтажа сделайте контрольный замер сопротивления перехода - оно не должно превышать 0,5 мОм
• Для удобства сборки используйте отвертку с круглым наконечником - она лучше фиксирует болт в углублении
• Артикул 4000010 - это именно комплект из трёх элементов; если вам нужен только один вывод - заказывайте отдельно, так как комплект нельзя частично использовать без потери гарантии
