Комплект заземления d16 дл.3м (2х1.5м) KTZ-D16-2 HD сталь гор. оцинк. (уп.2шт) КМ MA0569 КМ-Профиль

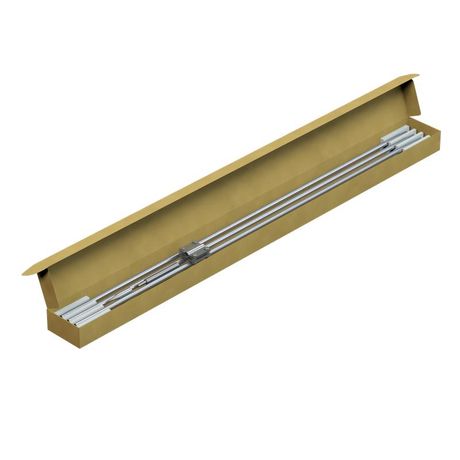

Комплект заземления КМ-Профиля с артикулом ktz-d16-2 hd состоит из двух стальных стержней с горячим цинкованием и необходимых элементов для быстрого монтажа вертикального контура заземления. Этот комплект предназначен для обеспечения надежного ухода тока замыкания на землю в системах молниезащиты и электроустановок, особенно там, где важна долговечность и устойчивость к коррозии.

Назначение и область применения

Комплект заземления ktz-d16-2 hd применяется для создания вертикального заземляющего контура в грунте. Он является обязательным элементом системы внешней грозозащиты зданий и сооружений. Подходит для установки в частных домах, производственных объектах, энергообъектах, трансформаторных подстанциях и других местах, требующих эффективного рассеивания токов молнии и аварийных токов замыкания.

Технические характеристики

• Количество стержней: 2 шт.
• Диаметр каждого стержня: 16 мм
• Длина одного стержня: 1,5 м
• Общая длина комплекта (при сборке): до 3 м
• Материал: углеродистая сталь
• Покрытие: горячее цинкование по ГОСТ 9.307-89
• Цвет: светло-серый
• Соединение стержней: безмуфтовое, по принципу “конус Морзе”
• Количество соединительных зажимов: 1 шт.
• Количество креплений для стержня молниеотвода: 1 шт.
• Количество креплений для проводника молниеотвода: 1 шт.
• Инструмент для забивки: 1 ударная насадка

Совместимость и монтаж

Каждый стержень имеет наконечник для ударного воздействия и внутреннюю резьбовую поверхность типа “конус Морзе”, обеспечивающую плотное механическое соединение без сварки. Для монтажа требуется перфоратор или специальный молоток с ударной насадкой. Комплект совместим с медными и стальными проводниками заземления, которые крепятся через входящий в комплект зажим. Ударная насадка позволяет легко забивать стержни в грунт даже при повышенной плотности почвы. Соединение между стержнями выполняется последовательно - первый вбивается, затем к нему присоединяется второй, после чего система выводится к точке подключения.

Безопасность и стандарты

Комплект соответствует требованиям ГОСТ 9.307-89 (горячее цинкование) и ГОСТ 15150-69 (эксплуатация в условиях умеренного климата). Горячее цинкование гарантирует защиту от коррозии в течение минимум 25 лет в агрессивных средах. Применение в помещениях с высокой влажностью допускается благодаря защищённому покрытию. Напряжение и токи, которые может выдержать контур, определяются проектом заземления, а не самим комплектом - он служит лишь физическим элементом передачи тока в землю.

Преимущества

• Удобство монтажа: готовый набор с всеми необходимыми деталями - не нужно докупать отдельно зажимы, насадки или переходники.
• Высокая прочность соединения: “конус Морзе” исключает люфт и обеспечивает минимальное переходное сопротивление между стержнями.
• Долговечность: горячее цинкование значительно увеличивает срок службы по сравнению с холодным цинком или окраской.
• Эффективность: два стержня по 1,5 м дают достаточную глубину для работы в большинстве типов грунта, кроме скального.
• Совместимость с существующими системами: зажимы стандартизированы и подходят к основным типам заземляющих проводников.

Ограничения применения

• Не рекомендуется использовать в скальных, каменистых или сильно уплотнённых грунтах - потребуется бурение.
• Не предназначены для монтажа в химически активных средах (например, рядом с промышленными выбросами, кислотами, щелочами).
• Работают только в сухих или слабо влажных грунтах; в болотистой местности требуются дополнительные меры (увеличение числа стержней, применение реагентов).
• Не следует использовать как самостоятельное решение - всегда нужен расчёт общего сопротивления контура и проверка по нормам ПУЭ.

Примеры использования

• Установка на крыше частного дома для защиты от молний, связь с контуром заземления в земле.
• Подключение к корпусу трансформаторной будки на участке.
• Заземление антенны, вентиляционной трубы или металлического кровельного покрытия.
• Создание запасного контура на производственной площадке с высокой нагрузкой.

Практические советы

• Перед монтажом проверьте, что грунт не содержит крупных камней - они могут повредить наконечник стержня.
• При забивке используйте только указанную ударную насадку - другие могут деформировать резьбу “конус Морзе”.
• После монтажа обязательно измерьте сопротивление заземления - норма не более 4–10 Ом, в зависимости от категории объекта.
• При необходимости удлинения контура можно докупить такие же стержни - они совместимы по соединению.
• Храните комплект в сухом месте: хотя покрытие устойчиво, длительный контакт с влагой может вызвать образование белого налёта (цветной цинк), который не влияет на работу, но снижает эстетичность.
