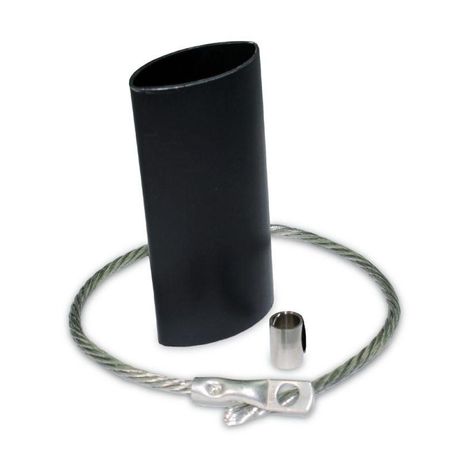

Комплект заземления металлорукава в изоляции термоусаживаемый КЗМТ 200 (8-12) | zeta50371 ГОФРОМАТИК ЗЭТА

Комплект заземления металлорукава термоусаживаемый КЗМТ 200 (8-12) ГОФРОМАТИК обеспечивает надёжное соединение между металлической оболочкой кабельного рукава и контуром заземления, предотвращая опасные потенциалы на поверхности трубы. Продукт сочетает механическую фиксацию и электроизоляцию, что делает его удобным решением для сложных условий монтажа.

Назначение и область применения

Комплект КЗМТ 200 (8-12) ГОФРОМАТИК используется для заземления металлорукавов с ПВХ-изоляцией внутренним диаметром 8–12 мм. Он применяется там, где требуется безопасный отвод тока утечки или помех - например, в распределительных щитах, на производственных линиях, в системах автоматизации, при прокладке кабелей в помещениях с повышенной влажностью или риском повреждений.

Технические характеристики

• Длина медного лужённого провода: 200 мм
• Сечение провода: 6 мм2
• Диаметр отверстия на наконечнике: 6 мм
• Подходящий диаметр металлорукава: 8–12 мм
• Тип изоляции: термоусаживаемая трубка с клеевым слоем
• Основной элемент: пружина постоянного давления (ППД)

Совместимость и монтаж

Комплект КЗМТ 200 (8-12) ГОФРОМАТИК совместим только с металлорукавами диаметром 8–12 мм, имеющими внешнюю ПВХ-оболочку. Монтаж выполняется в три этапа:

1. Обеспечьте доступ к металлической части рукава - удалите часть ПВХ-изоляции, чтобы пружина могла плотно захватить металл.
2. Наденьте термоусаживаемую трубку на провод до места соединения, затем установите пружину ППД на металлорукав и закрепите её.
3. Зафиксируйте наконечник провода болтом к заземляющей шине (диаметр отверстия 6 мм позволяет использовать болты M6). После этого равномерно прогрейте термотрубку феном до полной усадки - клей внутри заполнит все микрозазоры, обеспечив герметичность и долговечную изоляцию.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрических установок, направленным на обеспечение защиты от поражения током. Хотя явного указания стандарта в данных нет, применение комплекта КЗМТ 200 (8-12) ГОФРОМАТИК в соответствии с инструкциями гарантирует соответствие нормам ПУЭ и ГОСТ Р 50571.4.41.

Преимущества

• Автоматическое усилие пружины ППД сохраняет контакт даже при вибрациях и температурных колебаниях.
• Лужёная медь снижает окисление и увеличивает срок службы контакта.
• Термоусаживаемая трубка с клеем создаёт герметичную, влагостойкую и прочную изоляцию без необходимости дополнительной сварки или пайки.
• Готовый комплект исключает необходимость самостоятельного подбора деталей - всё уже собрано и проверено.

Ограничения применения

• Не для металлорукавов диаметром менее 8 мм или более 12 мм - пружина не сможет надёжно зафиксироваться.
• Не предназначена для работы в условиях постоянного погружения в жидкости - хотя термоусадка герметична, она не заменяет полноценную IP-защиту корпуса.
• Требуется источник тепла (термофен) для завершения монтажа; без него изделие нельзя использовать полностью.
• Не рекомендуется для многократного демонтажа - после усадки трубка деформируется и не восстанавливается.

Примеры использования

• Заземление металлорукавов в цехах с высокой влажностью - пищевые производства, химические линии.
• Прокладка кабелей в технологических каналах с частыми перемещениями оборудования - конвейеры, роботизированные модули.
• Системы управления в жилых комплексах, когда необходимо спрятать кабели в стеновые каналы с использованием гофрированных труб.

Практические советы

• Перед монтажом всегда проверяйте внутренний диаметр металлорукава - он должен точно попадать в интервал 8–12 мм. Узкий или широкий рукав сделают контакт ненадёжным.
• При работе с длинными участками используйте один комплект КЗМТ 200 (8-12) ГОФРОМАТИК на каждые 1–2 метра рукава - это минимизирует переходные сопротивления.
• Выбирайте болт M6 для крепления наконечника к шине - отверстие рассчитано именно под этот размер. Болты меньшего диаметра не обеспечат достаточного контакта.
• При нагреве термоусадки двигайтесь от середины к краям - так вы избежите образования воздушных пузырей и добьётесь равномерного заполнения клеем.
• Храните комплекты в сухом месте - воздействие влаги перед монтажом может снизить эффективность адгезии клея.
