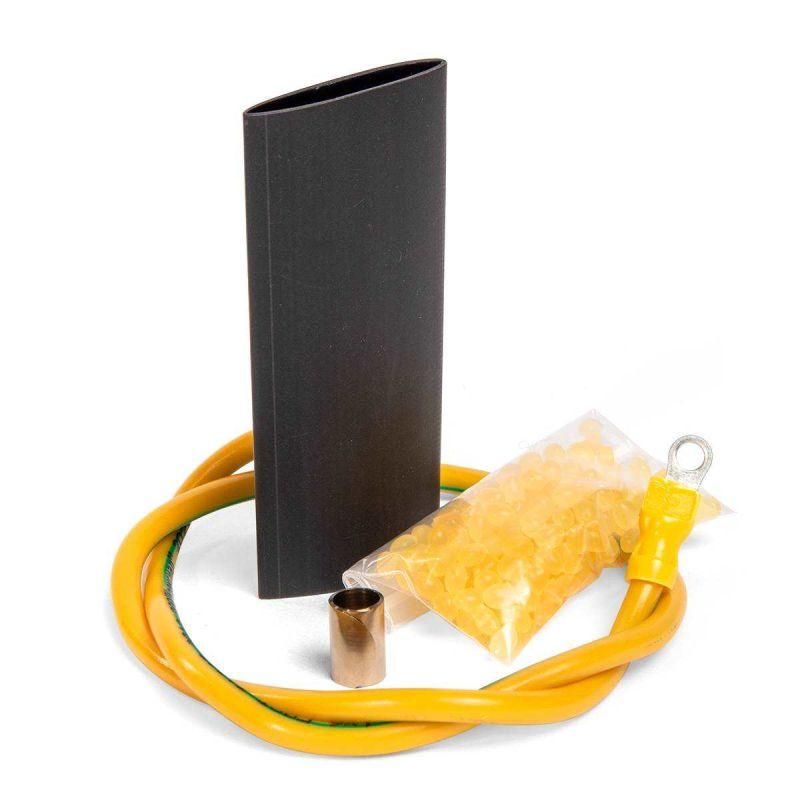

Муфта заземления для металлорукава МЗМ-Тнг-LS 2 |88953 | Fortisflex КВТ

Муфта заземления для металлорукава МЗМ-Тнг-LS 2 от Fortisflex и КВТ обеспечивает надёжное заземление металлорукава с ПВХ-изоляцией, одновременно восстанавливая её герметичность. Продукт предназначен для профессиональной установки в условиях повышенной влаги, перепадов температур и механических нагрузок.

Назначение и область применения

Муфта заземления для металлорукава МЗМ-Тнг-LS 2 используется для создания безопасного электрического соединения между металлической оплеткой металлорукава и системой заземления. Она применяется там, где требуется одновременная защита от поражения током и сохранение герметичности кабельной трассы - например, на промышленном оборудовании, в цехах с высокой влажностью, на конвейерах, в системах автоматизации и в местах прохода через стены или потолки.

Технические характеристики

• Материал термоусадочной трубки: полиолефин, самозагасающий (не поддерживает горение)
• Температура усадки: 115–140 C
• Рабочий температурный диапазон: –55 C до +125 C
• Пружина постоянного давления: из нержавеющей стали
• Провод заземления: ПуГВ (ПВ-3), сечением 6 мм2
• Герметизация: за счёт термоплавкого клея внутри трубки
• Инструмент для монтажа: тепловентилятор ТТ-1800 или бутановая горелка

Совместимость и монтаж

Муфта заземления для металлорукава МЗМ-Тнг-LS 2 совместима с любыми металлорукавами, имеющими ПВХ-изоляцию внешней оболочки. Установка требует предварительной подготовки:

• Удалить повреждённый участок изоляции металлорукава
• Подключить провод ПуГВ 6 мм2 к оплетке с помощью пружины
• Надеть муфту на место соединения
• Равномерно прогреть поверхность феном или горелкой до полной усадки и расплавления клея

Не используйте открытый пламя напрямую - равномерный нагрев исключает деформацию и прожиг материала.

Безопасность и стандарты

Материалы муфты соответствуют требованиям безопасности к материалам, применяемым в электроустановках. Полиолефиновая трубка не распространяет горение, что снижает риск возгорания в случае аварии. Нержавеющая сталь пружины гарантирует долговечность контакта даже в агрессивных средах. Герметизация клеем препятствует попаданию влаги и пыли внутрь трассы.

Преимущества

• Обеспечивает двойную функцию: заземление + восстановление изоляции
• Высокая прочность соединения благодаря пружине из нержавеющей стали
• Стойкость к экстремальным температурам - от −55 C до +125 C
• Автоматическая герметизация за счёт термоплавкого клея
• Устойчивость к химическим воздействиям и влажности

Ограничения применения

• Не для металлорукавов без ПВХ-оболочки - требует наличия изоляционного слоя для усадки
• Требуется специальный инструмент (термофен или газовая горелка); нельзя монтировать вручную
• Не рекомендовано использование в местах с постоянными ударными нагрузками - возможна деформация пружины
• Температура окружающей среды выше +125 C выводит продукт из рабочего режима

Примеры использования

• Заземление металлорукава на станках ЧПУ в цехах с мойкой деталей
• Защита кабельных трасс в пищевой промышленности, где важна герметичность и легкая очистка
• Прокладка силовых кабелей в холодильных камерах с перепадами температур
• Электрооборудование на объектах с взрывоопасной средой (при соблюдении других норм)

Практические советы

• Перед монтажом проверьте диаметр металлорукава - он должен подходить под размер муфты; МЗМ-Тнг-LS 2 рассчитана на типовые размеры с ПВХ-изоляцией
• Не экономьте на времени прогрева - недостаточно прогретый клей не обеспечит герметичность
• Проверяйте контакт после монтажа: сопротивление между оплеткой и заземляющим проводом должно быть менее 0,1 Ом
• Храните муфту в сухом месте, избегая длительного воздействия УФ-лучей - хотя она устойчива, срок службы снижается при выцветании
• Артикул 88953 - единственный номер для заказа этой модели от Fortisflex и КВТ; другие аналоги не имеют одинаковой комплектации
