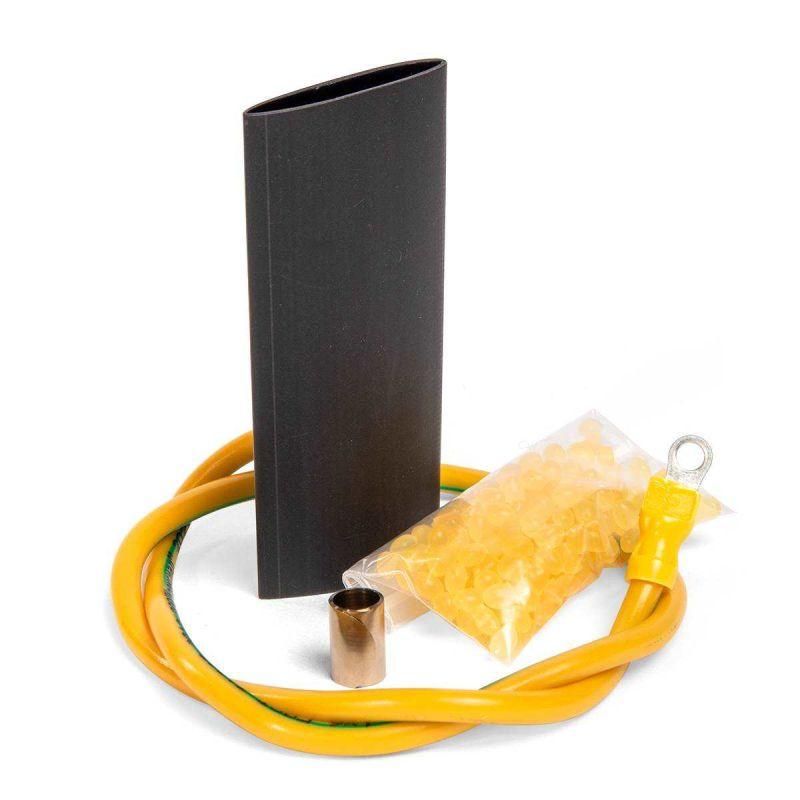

Муфта заземления для металлорукава МЗМ-Тнг-LS 1 |88952 | Fortisflex КВТ

Муфта заземления для металлорукава МЗМ-Тнг-LS 1 от Fortisflex и КВТ обеспечивает надёжное заземление металлорукава с ПВХ-изоляцией, одновременно восстанавливая её герметичность. Продукт предназначен для промышленной автоматизации, где важна безопасность и долговечность соединений.

Назначение и область применения

Муфта заземления для металлорукава МЗМ-Тнг-LS 1 используется для создания электрического контакта между металлической оплеткой металлорукава и системой заземления. Она применяется там, где требуется защита от поражения током и снижение помех - например, на участках с высокой плотностью кабелей, в станках, конвейерах, робототехнических комплексах и распределительных щитах.

Технические характеристики

• Материал термоусадочной трубки: полиолефин, самозагасающий (не поддерживает горение)
• Температура усадки: 115–140 C
• Рабочий температурный диапазон: от –55 C до +125 C
• Пружина постоянного давления: из нержавеющей стали
• Провод заземления: ПуГВ (ПВ-3), сечение 6 мм2
• Герметизация: за счёт термоплавкого клея внутри трубки

Совместимость и монтаж

Муфта заземления для металлорукава МЗМ-Тнг-LS 1 совместима с металлорукавами, имеющими ПВХ-изоляцию. Для установки необходимо:

• Снять часть изоляции металлорукава в месте присоединения
• Установить муфту так, чтобы пружина плотно охватывала оплетку
• Подключить провод ПуГВ 6 мм2 к заземляющему контуру
• Равномерно нагреть поверхность феном ТТ-1800 или бутановой горелкой до полной усадки и активации клея

Не используйте открытый пламя - это повредит материал. Убедитесь, что диаметр металлорукава соответствует внутреннему размеру муфты - она рассчитана на типовые размеры, указанные в каталоге производителя.

Безопасность и стандарты

Материалы муфты соответствуют требованиям пожарной безопасности: полиолефиновая трубка не поддерживает горение. Нержавеющая сталь пружины устойчива к коррозии, что продлевает срок службы в агрессивных средах. Соответствие нормам ГОСТ и IEC подтверждено сертификатами производителей Fortisflex и КВТ.

Преимущества

• Одновременная реализация двух функций: заземление и герметизация
• Высокая механическая прочность благодаря пружине из нержавеющей стали
• Стабильная работа при экстремальных температурах - от глубоких минусов до +125 C
• Автоматическая герметизация за счёт термоплавкого клея - исключает попадание влаги и пыли
• Изготовлена из материалов, не поддерживающих горение - повышает уровень пожарной безопасности

Ограничения применения

• Не предназначена для использования с металлорукавами без ПВХ-изоляции - требует наличия внешней оболочки
• Требует обязательного нагрева для активации; невозможна холодная установка
• Не рекомендовано применение в условиях постоянного воздействия открытого пламени или сверхвысоких температур выше +140 C
• Провод заземления фиксирован - нельзя заменить на другой сечение без изменения конструкции

Примеры использования

• Заземление металлорукава на промышленном конвейере в пищевой промышленности
• Защита кабельных трасс в химических цехах с повышенной влажностью
• Обеспечение ЭМС (электромагнитной совместимости) в системах управления роботов
• Монтаж в распределительных шкафах с большим количеством силовых кабелей

Практические советы

• Перед монтажом проверьте, что металлорукав имеет целостную ПВХ-изоляцию - без повреждений
• Нагревайте равномерно, начиная с центра муфты, двигаясь к краям - так клей распределится лучше
• Не перегревайте: при температуре выше 140 C возможна деформация трубки
• Проверяйте контакт после монтажа: сопротивление между оплеткой и заземляющим проводом должно быть менее 0,1 Ом
• Храните в сухом помещении при температуре от –20 C до +40 C - предотвращает преждевременную усадку
