Муфта заземления для металлорукава МЗМ-Тнг-LS 5 |89137 | Fortisflex КВТ

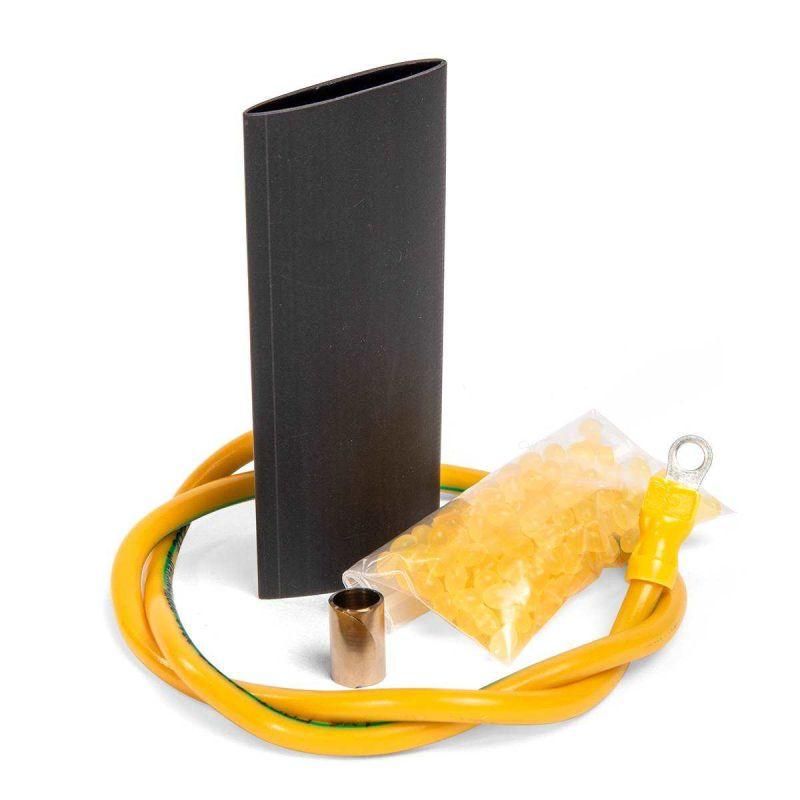

Муфта заземления для металлорукава МЗМ-Тнг-LS 5 от Fortisflex и КВТ обеспечивает надёжное заземление металлорукава с ПВХ-изоляцией, одновременно восстанавливая её герметичность. Применяется в системах электромонтажа, где требуется защита от электромагнитных помех и безопасная отвод тока утечки.

Назначение и область применения

Муфта заземления для металлорукава МЗМ-Тнг-LS 5 используется для создания электрического контакта между металлической оплеткой металлорукава и системой заземления. Подходит для установки на металлорукавах с ПВХ-изоляцией - например, после резки или соединения участков, когда целостность изоляции нарушена. Обеспечивает как защиту персонала от поражения током, так и снижение уровня электромагнитных помех в чувствительных цепях управления.

Технические характеристики

• Материал термоусадочной трубки: полиолефин, самозатухающий (не поддерживает горение)
• Температура усадки: 115–140 C
• Рабочий температурный диапазон: от –55 C до +125 C
• Пружина постоянного давления: из нержавеющей стали
• Провод заземления: ПуГВ (ПВ-3), сечение 6 мм2
• Герметизация: за счёт термоплавкого клея внутри трубки
• Инструмент для монтажа: тепловентилятор ТТ-1800 или бутановая горелка

Совместимость и монтаж

Муфта заземления для металлорукава МЗМ-Тнг-LS 5 предназначена для установки на металлорукава с внешней ПВХ-оболочкой. Диаметр рукава должен соответствовать внутреннему диаметру усадочной трубки - перед монтажом проверьте совпадение размеров. Для надёжного контакта пружина должна плотно прилегать к металлической оплетке. После нагрева термоусадочная трубка сжимается, активируя клей, который заполняет микрозазоры и создаёт водонепроницаемый шов. Убедитесь, что провод ПуГВ 6 мм2 правильно закреплён на пружине и подключён к контуру заземления.

Безопасность и стандарты

Материалы муфты соответствуют требованиям пожарной безопасности: полиолефиновая трубка не поддерживает горение. Электрическая прочность и долговечность достигаются за счёт использования нержавеющей стали для контактной пружины и медного провода ПуГВ. Несмотря на отсутствие явного указания стандарта ГОСТ/IEC, применение материала соответствует общепринятым нормам для заземляющих устройств в электроустановках до 1000 В.

Преимущества

• Одновременная реализация двух функций: заземление и герметизация
• Устойчивость к экстремальным температурам - работает даже при –55 C
• Нержавеющая стальная пружина обеспечивает длительный контакт без окисления
• Термоплавкий клей гарантирует герметичность без дополнительных материалов
• Не требует сварки или болтовых соединений - монтаж быстрый и не требует сложного оборудования

Ограничения применения

• Не применяется на металлорукавах без ПВХ-изоляции - отсутствует необходимость в восстановлении оболочки
• Не рекомендовано использование в условиях постоянного механического воздействия или вибраций выше допустимых уровней - возможна деформация пружины
• Требуется источник тепла (фен или горелка); невозможен монтаж без него
• Не предназначен для высоких частот (>1 MHz) или импульсных токов - для таких задач нужны специализированные решения

Примеры использования

• Заземление металлорукавов на станках ЧПУ, где важна защита от помех в сигнальных линиях
• Подключение гибких трасс к распределительным щитам в пищевой промышленности - там, где нужна герметичность и легкость мойки
• Электромонтаж в холодильных камерах и на открытых площадках - благодаря широкому диапазону рабочих температур
• Обустройство заземления после ремонта повреждённых участков металлорукава

Практические советы

• Перед монтажом удалите все острые края металлорукава - они могут повредить термоусадочную трубку
• Нагревайте равномерно, начиная с середины муфты; двигайтесь к краям, чтобы избежать образования воздушных пузырей
• Проверяйте качество контакта: после остывания попробуйте слегка потянуть провод - он не должен выскакивать
• Не используйте обычный фен для волос - мощность должна быть не менее 1800 Вт (например, ТТ-1800)
• Храните муфту в сухом месте при комнатной температуре - повышенная влажность может повлиять на адгезию клея
