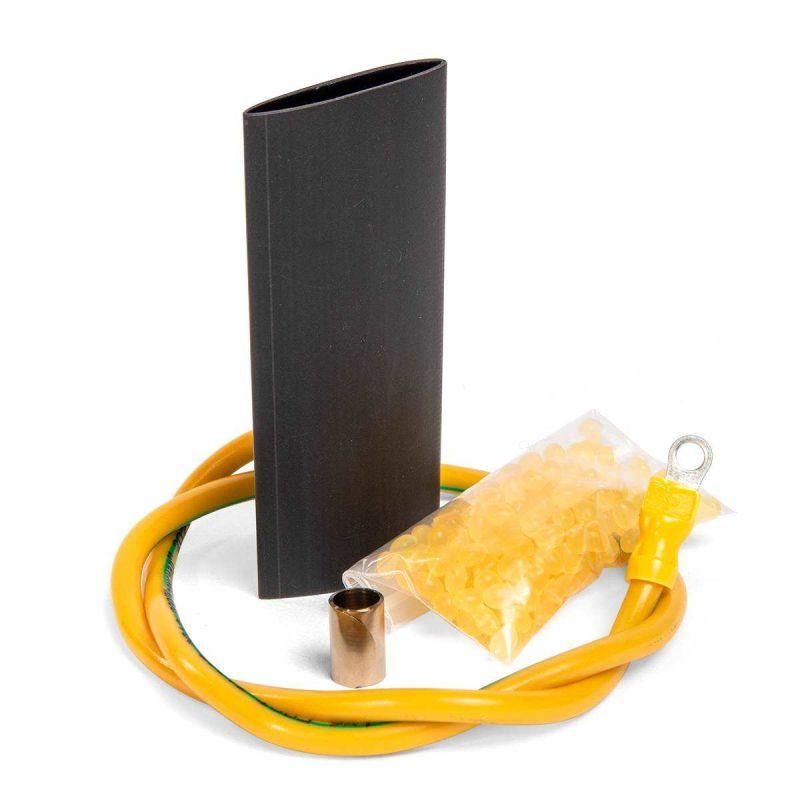

Муфта заземления для металлорукава МЗМ-Тнг-LS 4 |89136 | Fortisflex КВТ

Муфта заземления для металлорукава МЗМ-Тнг-LS 4 от Fortisflex и КВТ предназначена для надёжного заземления металлорукава с ПВХ-изоляцией, обеспечивая одновременно механическую прочность и электроизоляционную целостность соединения. Артикул 89136 применяется там, где требуется безопасный отвод тока замыкания через металлический корпус провода.

Назначение и область применения

Муфта заземления для металлорукава МЗМ-Тнг-LS 4 используется для создания электрического контакта между металлорукавом и системой заземления. Она позволяет сохранить защитные функции металлорукава после его повреждения или при необходимости вывести заземляющий провод наружу. Применяется в промышленной автоматике, на участках с высокими требованиями к безопасности: станки, конвейеры, системы управления, распределительные щиты, объекты с повышенной влажностью или риском возгорания.

Технические характеристики

• Материал термоусадочной трубки: полиолефин, самозагасающий (не поддерживает горение)
• Температура усадки: 115–140 C
• Рабочий температурный диапазон: –55 C до +125 C
• Заземляющий провод: ПуГВ (ПВ-3), сечением 6 мм2
• Материал пружины: нержавеющая сталь - гарантирует долговечное контактное давление
• Уплотнение: внутренний слой термоплавкого клея для герметизации
• Инструмент для установки: тепловентилятор ТТ-1800 или бутановая горелка

Совместимость и монтаж

Муфта заземления для металлорукава МЗМ-Тнг-LS 4 совместима с металлорукавами, имеющими ПВХ-изоляцию внешней оболочки. Установка требует предварительного зачистки изоляции на участке присоединения. После надевания муфты на место соединения её равномерно нагревают до полной усадки - трубка плотно облегает поверхность, а клей заполняет микрозазоры, исключая попадание влаги. Пружина из нержавеющей стали обеспечивает надёжный электрический контакт с оплеткой металлорукава без дополнительной сварки или болтовых соединений.

Безопасность и стандарты

Материалы муфты соответствуют требованиям пожаробезопасности: полиолефиновая трубка не поддерживает горение, что снижает риск распространения пламени. Наличие термоплавкого клея и герметичная усадка позволяют использовать изделие во влажных средах. Соответствие нормам по заземлению достигается за счёт гарантированного сечения заземляющего провода 6 мм2 - достаточного для отведения токов короткого замыкания в большинстве промышленных сетей.

Преимущества

• Не требует сварки, пайки или клемм - монтаж быстрый и не нуждается в специализированном оборудовании кроме теплового фена
• Автоматическая герметизация благодаря термоплавкому клею - исключает коррозию и проникновение влаги
• Высокая механическая прочность - пружина из нержавеющей стали не ослабевает со временем
• Широкий температурный диапазон работы - подходит для холодных цехов и жарких помещений
• Сохраняет изоляцию металлорукава после заземления - не создаёт открытые участки

Ограничения применения

• Не для металлорукавов без ПВХ-изоляции - работает только с изолированными типами
• Требуется точный контроль температуры при нагреве: перегрев может повредить материал, недогрев - не обеспечит полноценную усадку
• Не рекомендовано применение в условиях постоянного воздействия открытого пламени или экстремальных химических сред
• Заземляющий провод фиксирован - нельзя менять сечение или тип; допускается только ПуГВ 6 мм2

Примеры использования

• Подключение заземления к металлорукаву на линии конвейера в пищевой промышленности
• Обеспечение защиты от пробоя в шкафу управления CNC-станка
• Заземление гофрированного кабеля в сыром цехе с частыми мойками оборудования
• Реставрация заземления после ремонта поврежденного участка металлорукава

Практические советы

• Перед установкой обязательно проверьте диаметр металлорукава - он должен подходить под размер муфты, чтобы обеспечить плотную посадку
• Нагревайте равномерно, начиная с середины муфты и двигаясь к краям - так избежите образования воздушных пузырей
• Не используйте обычный фен для волос - необходим мощный термофен (например, ТТ-1800) или профессиональная бутановая горелка
• Проверяйте качество контакта мультиметром после монтажа - сопротивление должно быть менее 0,1 Ом
• Храните изделия в сухом месте, избегая длительного воздействия УФ-лучей - хотя они не влияют напрямую, срок службы материала может снизиться
