Муфта заземления термоусаживаемая д 15-25 | PR08.3871 Промрукав Строитель

Муфта заземления термоусаживаемая диаметр 15–25 мм (ККТ-2, Промрукав) предназначена для создания надёжного и герметичного заземления металлорукавов в ПВХ-изоляции. Этот элемент обеспечивает непрерывный электрический контакт между рукавом и системой заземления, сохраняя защитные свойства при монтаже в условиях повышенной влажности или запылённости.

Назначение и область применения

Муфта заземления термоусаживаемая диаметр 15–25 мм (ККТ-2, Промрукав) используется для заземления металлических гофрированных рукавов, защищённых ПВХ-оболочкой. Она создаёт непрерывный электрический контур между корпусом оборудования, рукавом и основной системой заземления. Подходит для установки на объектах с высокими требованиями к безопасности: промышленные станки, конвейеры, распределительные щиты, системы автоматизации, где есть риск возникновения утечек тока или статического электричества.

Технические характеристики

• Тип изделия: муфта заземления термоусаживаемая
• Диаметр усадки: 15–25 мм (подходит для рукавов указанного внешнего диаметра)
• Напряжение изоляции: до 1 кВ
• Поперечное сечение заземляющего проводника: 0,75–10 мм2
• Материал изоляции: термоусаживаемая пластмасса
• Герметизация: обеспечивается термоплавким клеем внутри муфты

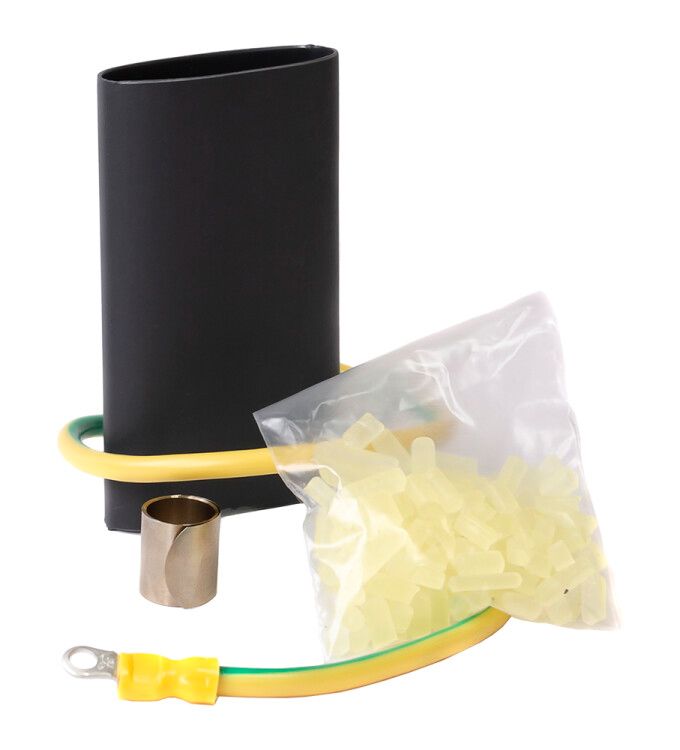

• Комплектация: муфта, поводок (длина 505 мм), виток пружины, термоплавкий клей

Совместимость и монтаж

Муфта заземления термоусаживаемая диаметр 15–25 мм (ККТ-2, Промрукав) совместима с металлорукавами, имеющими внешний диаметр в пределах 15–25 мм. Для монтажа:

• Закрепите поводок на заземляющем проводе (например, к шине или болтовому соединению).
• Обмотайте витком пружины поверх металлорукава перед установкой муфты - это гарантирует хороший электрический контакт с металлом.
• Наденьте муфту на участок рукава, где требуется заземление.
• Равномерно прогрейте муфту феном до полной усадки - клей расплавится и образует герметичную прослойку.

Не используйте открытый пламя - только тепловую пушку с контролируемой температурой. Убедитесь, что поверхность рукава чистая и сухая перед установкой.

Безопасность и стандарты

Изделие соответствует требованиям к заземлению электроустановок напряжением до 1 кВ. Герметичность и долговечность подтверждены протоколом испытаний. Надёжное соединение снижает риск поражения током и возгорания при пробоях изоляции. Материалы не поддерживают горение и устойчивы к воздействию масел и химических сред, характерных для промышленной среды.

Преимущества

• Герметичная конструкция исключает попадание влаги и пыли внутрь заземляющего контакта
• Автоматическое формирование плотного контакта благодаря пружинному витку и термоклею
• Не требует сварки, пайки или специальных инструментов - монтаж выполняется одним нагревом
• Поддерживает целостность защиты рукава после установки
• Удобна для монтажа в труднодоступных местах

Ограничения применения

• Не применяется для заземления неметаллических рукавов (например, полиэтиленовых или резиновых)
• Не рассчитана на постоянное погружение в жидкости - хотя герметична, она не является подводным соединением
• Требует точного соблюдения диаметра рукава: при слишком большом или малом диаметре усадка будет некорректной
• Не заменяет основную систему заземления - служит лишь ответвлением к ней

Примеры использования

• Заземление металлорукава, подводящего питание к ЧПУ станку
• Защита заземляющего контура в пищевой промышленности, где важна герметичность и легкость очистки
• Соединение заземления в цехах с высокой влажностью - например, на линиях мойки или охлаждения
• Монтаж в распределительных пунктах, где необходимо минимизировать количество открытых соединений

Практические советы

• Перед монтажом проверьте, чтобы диаметр рукава точно входил в диапазон 15–25 мм - даже небольшое отклонение снижает эффективность усадки
• Используйте термопушку с регулировкой температуры: перегрев может повредить ПВХ-изоляцию рукава
• При использовании нескольких муфт на одном участке - располагайте их на расстоянии не менее 10 см друг от друга
• Поводок можно удлинить, если нужна большая длина - используйте медный провод того же сечения (не менее 0,75 мм2)
• Храните изделие в сухом месте, избегая прямого солнечного света - длительное UV-воздействие может ослабить материал
