Муфта заземления термоусаживаемая д 25-33 | PR08.3872 Промрукав Строитель

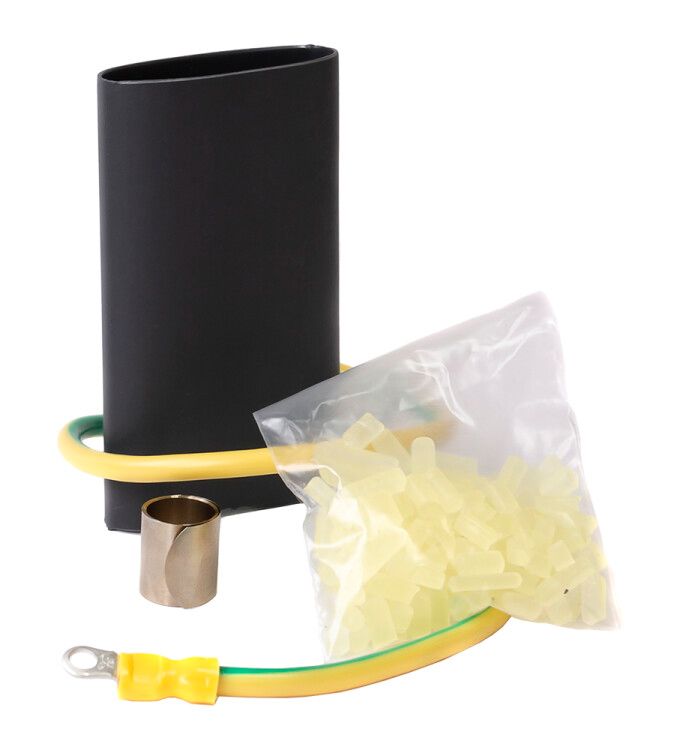

Муфта заземления термоусаживаемая диаметр 25–33 мм от бренда ПРОМРУКАВ (арт. pr08.3872) предназначена для создания надёжного и герметичного заземления металлорукавов с ПВХ-изоляцией, обеспечивая непрерывный электрический контакт и защиту от внешних воздействий.

Назначение и область применения

Муфта заземления термоусаживаемая диаметр 25–33 мм используется для заземления металлических рукавов, покрытых пластиковой изоляцией. Она создаёт непрерывную цепь заземления между рукавом и системой защиты, предотвращая накопление статического заряда и защищая оборудование от повреждений при аварийных ситуациях. Применяется там, где требуется одновременная герметизация и заземление - например, на участках с высокой влажностью, в промышленных установках, на конвейерах, станках и в распределительных щитах.

Технические характеристики

• Тип изделия: Муфта заземления термоусаживаемая
• Напряжение: до 1 кВ
• Диаметр усадки: 25–33 мм - подходит для металлорукавов с наружным диаметром в этом диапазоне
• Поперечное сечение заземляющего провода: 0,75–10 мм2
• Изоляция корпуса: Пластмассовая оболочка (термоусаживающийся материал)
• Степень защиты: Герметичная после усадки - предотвращает попадание влаги и пыли

Совместимость и монтаж

Муфта заземления термоусаживаемая диаметр 25–33 мм совместима с металлорукавами, имеющими наружный диаметр 25–33 мм и ПВХ-оболочку. Для монтажа:

• Зачистите конец металлорукава, чтобы оголить металлическую оплётку;
• Подключите заземляющий провод (сечением 0,75–10 мм2) к контакту внутри муфты;
• Наденьте муфту на место соединения;
• Равномерно прогрейте поверхность феном до полной усадки - материал плотно обожмёт рукав и закроет соединение.

Не используйте открытый пламя - только термофен. Убедитесь, что температура нагрева соответствует рекомендациям производителя.

Безопасность и стандарты

Муфта заземления термоусаживаемая диаметр 25–33 мм прошла испытания на герметичность и электрическую проводимость. Подтверждённая способность обеспечивать непрерывный контур заземления соответствует требованиям к безопасности электроустановок. Напряжение 1 кВ указывает на допустимый уровень потенциала, который может возникнуть в системе - муфта рассчитана на работу в таких условиях.

Преимущества

• Обеспечивает одновременно заземление и герметизацию - два функционала в одном элементе
• Термоусаживаемый материал формирует прочное, долговечное соединение без необходимости болтового крепления
• Защита от влаги, пыли и химических сред благодаря герметичной усадке
• Легко монтируется на месте - не требует сложного оборудования
• Совместима с широким спектром металлорукавов в рамках заявленного диаметра

Ограничения применения

• Не применяется для неметаллических рукавов - работает только с металлорукавами, имеющими металлическую оплётку
• Не предназначен для работы при температуре выше +90 C длительно - материал термоусадки имеет ограниченную теплостойкость
• Не заменяет основное заземление системы - является дополнительным элементом для локального соединения
• Требует точного соблюдения диаметра рукава: при меньшем диаметре - не будет плотной усадки; при большем - не наденется

Примеры использования

• Заземление металлорукавов на автоматизированных линиях производства
• Прокладка кабельных трасс в пищевой и фармацевтической промышленности, где важна гигиеничность и защита от влаги
• Соединение заземляющих проводов в распределительных шкафах с герметичными входами
• Электрооборудование в помещениях с повышенной влажностью - цеха, насосные станции, холодильные камеры

Практические советы

• Перед монтажом проверьте внутренний диаметр металлорукава - он должен точно попадать в диапазон 25–33 мм
• Выбирайте заземляющий провод сечением не менее 2,5 мм2 для надёжного тока утечки - даже если минимальное значение указано как 0,75 мм2
• После усадки осмотрите соединение: если есть видимые пузыри, неравномерная усадка или трещины - замените муфту
• Храните муфту в сухом месте, избегая перегрева и механических повреждений - термоусадочные материалы чувствительны к условиям хранения
• Для массового монтажа используйте термофен с регулировкой температуры - это снижает риск перегрева и повреждения изоляции
