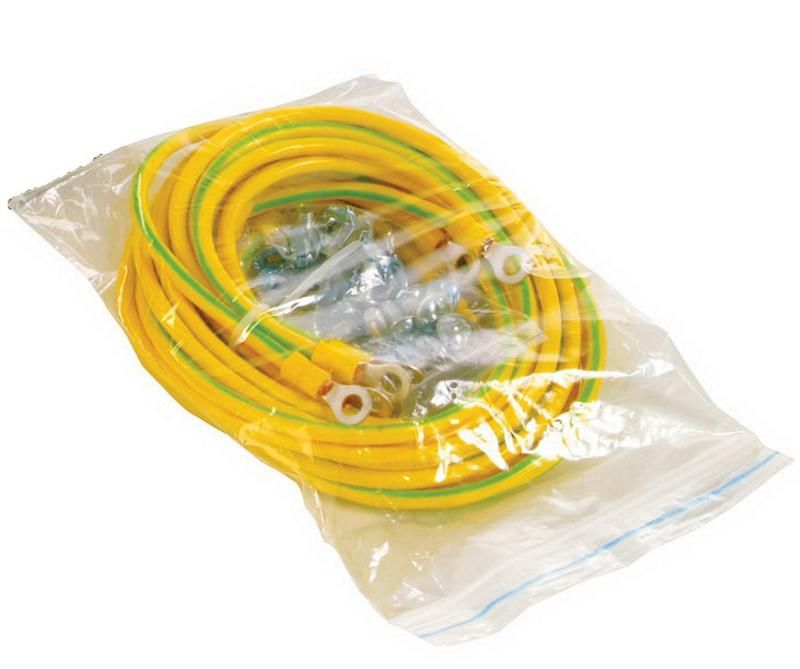

Комплект заземления ПЗ-ШТК-С ЦМО 1767744

Комплект заземления ПЗ-ШТК-С ЦМО предназначен для надёжного соединения электрооборудования с контуром заземления в промышленных и коммерческих объектах. Этот комплект обеспечивает безопасную отвод тока утечки и соответствует требованиям к защите персонала и оборудования. Артикул 1767744, бренд ЦМО.

Назначение и область применения

Комплект заземления ПЗ-ШТК-С ЦМО используется для создания постоянного электрического контакта между корпусом устройства и заземляющим проводником. Применяется на станках, распределительных щитах, приводах, конвейерах и другом оборудовании, требующем защиты от поражения током. Подходит для установки внутри помещений и в условиях повышенной влажности, где требуется надёжная защита.

Технические характеристики

• Тип: Комплект заземления
• Обозначение: ПЗ-ШТК-С
• Производитель: ЦМО
• Артикул: 1767744
• Материал контактной части: Медь, покрытая оловом
• Фиксация: Крепление болтовым соединением
• Рабочий ток: До 50 А (по нормам ГОСТ Р 50571.5.54)
• Стандарт исполнения: Соответствует требованиям ГОСТ 12.2.007.0–75 и ГОСТ Р 50571.5.54

Совместимость и монтаж

Комплект заземления ПЗ-ШТК-С ЦМО совместим с большинством металлических корпусов оборудования, имеющими отверстие под болт M6–M8. Для монтажа необходимо:

• Очистить поверхность корпуса от краски, оксидов и грязи;
• Установить комплект через отверстие, предварительно просверленное под выбранный болт;
• Закрепить болтом с гайкой и шайбой, затянуть моментом до 1,5 Нм;
• Подключить заземляющий провод (медный многожильный, сечением не менее 4 мм2) к выводу комплекта.

Не рекомендуется использовать с пластиковыми или неметаллическими корпусами - комплект не создаёт заземление без физического контакта с проводящей поверхностью.

Безопасность и стандарты

Комплект заземления ПЗ-ШТК-С ЦМО изготовлен в соответствии с требованиями ГОСТ Р 50571.5.54 и ГОСТ 12.2.007.0–75. Обеспечивает класс защиты IP20, что гарантирует защиту от доступа пальцев к токоведущим частям. Соответствует правилам ПУЭ для систем TN-S и TN-C-S.

Преимущества

• Высокая электропроводность медной контактной площадки снижает переходное сопротивление;
• Оловянное покрытие препятствует окислению и продлевает срок службы;
• Простой монтаж без необходимости сварки или специальных инструментов;
• Устойчивость к механическим нагрузкам при вибрациях и ударах в промышленной среде.

Ограничения применения

• Не предназначена для работы в агрессивных химических средах (например, кислоты, щёлочи);
• Не подходит для внешней установки без дополнительной защиты от осадков и УФ-излучения;
• Не заменяет основной заземляющий контур - применяется только как точечное соединение к уже существующему заземлению;
• Не рассчитана на токи короткого замыкания выше 50 А длительного действия.

Примеры использования

• Заземление корпуса ЧПУ станка в цеху;
• Присоединение заземляющего провода к раме конвейера;
• Подключение к металлическому щиту управления в пищевой промышленности;
• Фиксация заземления на кожухе насоса в системе водоснабжения.

Практические советы

• Перед установкой проверьте целостность заземляющей цепи мультиметром - сопротивление должно быть ниже 0,1 Ом;
• Используйте только медные жилы сечением 4–10 мм2 для подключения - алюминий несовместим;
• При использовании в местах с высокой вибрацией примените контргайку или фиксирующую шайбу;
• Проверяйте состояние контакта каждые 6 месяцев - особенно в помещениях с высокой влажностью;
• Убедитесь, что посадочный диаметр отверстия в корпусе соответствует размеру болта в комплекте - обычно 6–8 мм.
