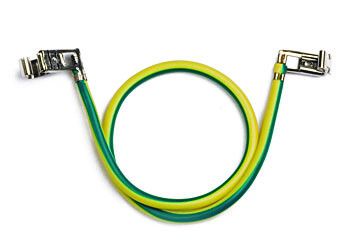

Провод заземления In-liner Aero 300 мм, 4 мм с клеммами DKC E0001C

Провод заземления с клеммами для соединения крышек коробов, 300 мм от DKC (ДКС), артикул e0001c, предназначен для надежного электрического соединения между крышкой и основанием короба системы In-liner Aero. Применяется исключительно в рамках этой системы для обеспечения контура заземления в условиях повышенной требовательности к гигиене и механической прочности.

Назначение и область применения

Провод заземления с клеммами для соединения крышек коробов, 300 мм - элемент системы In-liner Aero, обеспечивающий безопасный электрический контакт между металлической крышкой и корпусом короба. Нужен для выполнения требований ПУЭ к заземлению токоведущих частей электрооборудования, установленного внутри кабель-каналов. Подходит для установки в медицинских, образовательных и других объектах, где требуется регулярная дезинфекция и высокая степень герметичности.

Технические характеристики

• Тип изделия: провод заземления с клеммами
• Длина: 300 мм
• Диаметр жилы: 4 мм
• Материал жилы: медь
• Изоляция: ПВХ, желто-зеленый цвет (соответствует ГОСТ 31947)
• Клеммы: плоские, предназначены для защелкивания на направляющих
• Степень защиты IP40: защита от предметов более 1 мм, но не от воды
• Климатическое исполнение: УХЛ4 - температурный диапазон от −25C до +40C, допустима повышенная влажность

Совместимость и монтаж

Провод заземления с клеммами для соединения крышек коробов, 300 мм совместим только с кабель-каналами и крышками системы In-liner Aero. Монтаж выполняется без инструментов:

• Одна клемма фиксируется на нижней направляющей короба;
• Вторая - на заднюю поверхность алюминиевой крышки;
• Затем провод защелкивается в обе клеммы одновременно - соединение происходит автоматически при закрывании крышки.

Не используйте силовые методы - перегрузка клемм может повредить контакты. После сборки проверьте целостность соединения легким покачиванием крышки.

Безопасность и стандарты

• Цветовая маркировка соответствует требованиям ГОСТ 31947 (желто-зеленый - обязательный цвет для заземляющих проводников)
• Изделие не является самостоятельным средством защиты, а лишь частью комплексной системы заземления
• IP40 предполагает защиту от твердых частиц, но не от брызг и влаги - не применяйте во влажных средах вне короба

Преимущества

• Автоматизация заземления: не нужна сварка, болтовые соединения или пайка
• Высокая надежность контакта благодаря медной жиле и плотному прилеганию клемм к алюминиевому профилю
• Сохраняет эстетический вид системы - все соединения скрыты внутри короба
• Поддерживает долговечность системы In-liner Aero за счет равномерного распределения потенциала

Ограничения применения

• Не для внешних установок - IP40 недостаточно для открытой эксплуатации
• Не заменяет главную систему заземления здания; работает только как внутренний связующий элемент
• Не рассчитан на токи выше нормальных условий работы оборудования - не предназначен для защиты от КЗ
• Совместим только с продуктами серии In-liner Aero - не подходит для других кабель-каналов

Примеры использования

• Заземление крышек кабель-каналов в операционных - чтобы исключить статические разряды рядом с чувствительными приборами
• Обеспечение сплошного заземляющего контура в цехах пищевой промышленности, где используются моющие средства
• Фиксация заземления в учебных классах с компьютерными столами на базе In-liner Aero

Практические советы

• Перед монтажом убедитесь, что направляющая короба и тыльная сторона крышки чистые - грязь снижает проводимость
• Не используйте провод длиннее 300 мм - он специально рассчитан на типовой шаг крепления в системе In-liner Aero
• Проверяйте целостность заземления после каждой разборки: клеммы могут слегка деформироваться при многократном открывании
• Артикул e0001c всегда заказывается парой - один провод на одну крышку. Для нескольких коробов нужны несколько единиц
