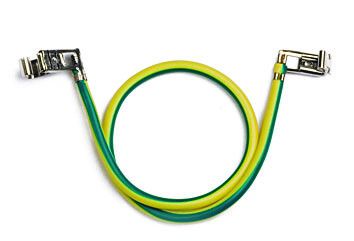

Провод заземления In-liner Aero 300 мм с клеммами DKC (ДКС) E0001B

Провод заземления с клеммами для соединения оснований кабель-каналов, 300 мм от DKC предназначен для надежного электрического соединения между корпусами кабель-каналов системы In-liner Aero. Артикул e0001b обеспечивает безопасную передачу тока утечки от металлических элементов к контуру заземления.

Назначение и область применения

Провод заземления с клеммами применяется исключительно внутри системы In-liner Aero для создания единых цепей заземления между основаниями и крышками кабель-каналов. Он гарантирует, что все металлические части канала остаются потенциалом земли, предотвращая опасные напряжения на поверхности оборудования. Подходит для установки в офисах, больницах, школах и других объектах, где требуется частая дезинфекция и высокий уровень безопасности.

Технические характеристики

• Тип изделия: провод заземления с клеммами
• Длина: 300 мм
• Диаметр жилы: 4 мм
• Материал жилы: медная проволока
• Изоляция: ПВХ, желто-зеленый цвет (соответствует ГОСТ Р 50462)
• Степень защиты IP40: защита от предметов больше 1 мм, но не от воды
• Климатическое исполнение: УХЛ4 - допустимо использование в закрытых помещениях с умеренным климатом и повышенной влажностью
• Форма контактов: плоские, предназначены для защелкивания на направляющих

Совместимость и монтаж

Провод заземления совместим только с кабель-каналами и крышками системы In-liner Aero. Монтаж выполняется без инструментов:

• Клеммы заводятся в специальные пазы на нижней направляющей короба и задней стороне алюминиевой крышки;
• Закрепление происходит автоматически при защелкивании - слышится характерный щелчок;
• Не требуются болты, сверление или пайка;
• Обязательно проверьте плотность защелкивания после установки - клемма должна быть неподвижна.

Безопасность и стандарты

Цветовая маркировка желто-зеленой изоляции соответствует требованиям ГОСТ Р 50462 для заземляющих проводников. Применение в медицинских и детских учреждениях возможно благодаря сертифицированному дизайну системы In-liner Aero и соблюдению норм электроустановок. Напряжение питания не влияет на работу устройства - он работает только как защитный проводник.

Преимущества

• Готовое решение - уже собраны провод и клеммы, не нужна сборка самостоятельно;
• Быстрый монтаж без инструментов снижает время установки до нескольких секунд на каждый участок;
• Медная жила обеспечивает минимальное переходное сопротивление и долгую службу;
• Защита ПВХ устойчива к химическим средствам для дезинфекции;
• Эргономичная форма клемм исключает случайное выпадение при сборке.

Ограничения применения

• Не вне системы In-liner Aero - другие кабель-каналы не имеют подходящих пазов для клемм;
• Не рассчитан на внешнюю установку - степень защиты IP40 не защищает от брызг и влаги;
• Не использовать в условиях постоянного механического давления или перегиба - возможна трещина в изоляции;
• Не заменяет главный контур заземления здания - является лишь внутренним связывающим элементом.

Примеры использования

• Подключение двух соседних модульных каналов в офисном помещении с серверными шкафами;
• Заземление вертикальной колонны и ее горизонтальных ответвлений в детской комнате;
• Обеспечение электробезопасности в операционной, где используются мобильные диагностические аппараты;
• Сборка длинных линий кабель-каналов в производственных цехах с регулярной мойкой полов.

Практические советы

• Перед монтажом убедитесь, что направляющая на дне короба чистая - грязь препятствует хорошему контакту;
• Если клемма не защелкивается - проверьте правильность ориентации; она имеет форму, которая допускает установку только одним способом;
• На каждом участке между двумя коробами используйте один провод - лишние перемычки не нужны и нарушают целостность цепи;
• Проверяйте целостность заземления тестером после окончания сборки всей системы - особенно важно в медицинских учреждениях;
• Артикул e0001b всегда заказывается в паре с другими элементами системы In-liner Aero - самостоятельное применение невозможно.
