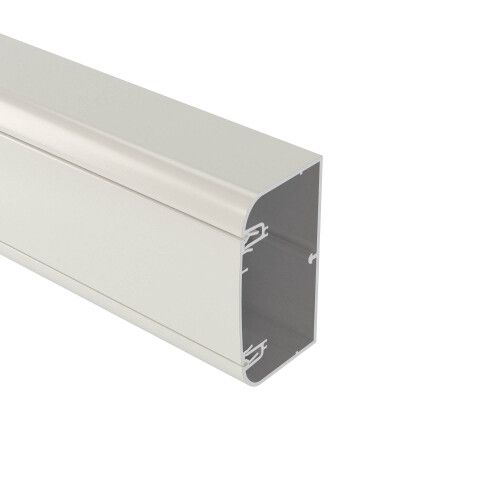

Алюминиевый кабель-канал 90х50 мм (с 1 крышкой), цвет белый | 19599 DKC ДКС

Кабель-канал DKC In-liner Aero 90x50 мм с крышкой - это прочный алюминиевый канал для упорядоченной прокладки кабелей и монтажа электрооборудования в помещениях с умеренным климатом. Артикул 19599 обеспечивает совместимость с другими элементами серии и легко интегрируется в существующие системы.

Назначение и область применения

Кабель-канал DKC In-liner Aero 90x50 мм предназначен для защиты и организации проводов и кабелей внутри зданий. Подходит для прокладки силовых, слаботочных и коммуникационных сетей. Часто используется в промышленных объектах, офисах, цехах и на производстве - там, где требуется надежная изоляция кабелей от механических повреждений и внешних воздействий. Учитывая наличие перегородки, можно разделять разнотипные кабели (например, питание и управление) в одном корпусе.

Технические характеристики

• Габариты: 90 мм (ширина) × 50 мм (высота); полезное сечение - 3682 мм2
• Материал: алюминий - легкий, коррозионностойкий, не горючий
• Покрытие: окраска в цвет RAL 9016 (чисто-белый)
• Климатическое исполнение: УХЛ4 - допустимо использование в закрытых помещениях с температурой от −40C до +40C и повышенной влажностью
• Строение: прямоугольная односекционная конструкция с одной внутренней перегородкой
• Фиксация: есть встроенный фиксатор для кабелей, предотвращающий их перемещение
• Защита: поверхность покрыта временной защитной плёнкой, защищающей от царапин при транспортировке и монтаже
• Экологичность: не содержит галогенов - безопасен при возможном возгорании
• Длина секций: 2 метра

Совместимость и монтаж

Кабель-канал DKC In-liner Aero 90x50 мм оснащён монтажной перфорацией через каждые 50–70 мм - позволяет крепить к стенам, потолкам или металлоконструкциям саморезами или дюбелями. Крышка вставляется внутрь бортика и фиксируется без инструментов. Для удлинения трассы используются встроенные канальные соединители - они обеспечивают герметичность и целостность контура. Перегородка устанавливается самостоятельно после монтажа основного корпуса.

Безопасность и стандарты

Кабель-канал соответствует требованиям безопасности для электромонтажных систем в условиях УХЛ4. Материал не выделяет токсичных веществ при нагреве благодаря отсутствию галогенов. Ударопрочность 20 Дж гарантирует сохранность конструкции при случайных нагрузках. Прямое соответствие ГОСТ Р 50571 и IEC 61084-1 подтверждается рекомендованным проектным ассортиментом производителя.

Преимущества

• Высокая жесткость алюминиевой конструкции снижает риск деформации при сборке и эксплуатации
• Симметричная форма позволяет использовать канал как справа, так и слева - удобно при изменении маршрутов трассы
• Одинаковая ширина и высота всех элементов серии обеспечивают точную стыковку без зазоров
• Белый цвет (RAL 9016) хорошо сочетается с интерьерами и маскирует пыль
• Наличие фиксатора и перегородки экономит время при распределении кабелей

Ограничения применения

Кабель-канал DKC In-liner Aero 90x50 мм не предназначен для открытой прокладки на улице или в местах постоянного контакта с водой - хотя он имеет защиту IP67, сам корпус не является водоупорным устройством. Также не следует применять в средах с химически активными парами или агрессивными жидкостями. Температурный режим ограничен значением UHL4 - при более низких температурах возможно хрупкое разрушение материала.

Примеры использования

• Прокладка кабелей питания и управления на автоматических линиях производства
• Обустройство электрощитовой комнаты с несколькими группами кабелей
• Монтаж слаботочных систем (LAN, CCTV, телефония) в административных зданиях
• Запуск новых участков оборудования в цехах с требованием к чистому виду трасс

Практические советы

• Перед монтажом удалите защитную плёнку - она затрудняет адгезию клеевых составов и может оставить следы при длительном использовании
• При необходимости разрезать канал используйте ножницы по металлу - рез должен быть ровным, чтобы крышка плотно входила
• Учитывайте посадочный диаметр кабелей: максимальное заполнение - до 40% полезного сечения (не более 1470 мм2 суммарного сечения кабелей)
• Для длинных трасс используйте соединители и проверьте герметичность стыков - особенно если рядом расположены чувствительные устройства
• При работе с перегородкой фиксируйте её сразу после укладки кабелей - это исключит смещение и повреждение изоляции
