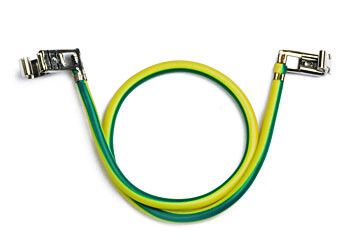

Провод заземления In-liner Aero с клеммами, 300 мм DKC (ДКС) E0001BC

Провод заземления с клеммами для соединения основания и крышки короба, 300 мм от бренда DKC (ДКС), артикул e0001bc, предназначен для надёжного заземления элементов системы In-liner Aero. Он обеспечивает безопасную передачу тока утечки между металлическими частями короба и его крышкой, предотвращая риск поражения электрическим током.

Назначение и область применения

Провод заземления с клеммами для соединения основания и крышки короба, 300 мм применяется исключительно внутри системы In-liner Aero. Его задача - создать непрерывный электрический контур между нижней частью кабель-канала (основанием) и верхней крышкой, чтобы оба элемента находились на одном потенциале. Это необходимо для соблюдения требований безопасности в условиях повышенной опасности: медицинские учреждения, детские центры, лаборатории, участки с регулярной дезинфекцией.

Технические характеристики

• Тип изделия: провод заземления с клеммами
• Длина: 300 мм
• Диаметр жилы: 4 мм
• Материал жилы: медь
• Изоляция: ПВХ, желто-зелёная окраска (соответствует ГОСТ 31947)
• Клеммы: плоские, предназначены для защелкивания на направляющих
• Степень защиты IP40: защита от твёрдых частиц крупнее 1 мм, не предусматривает защиту от воды
• Климатическое исполнение: УХЛ4 - температурный диапазон от −25C до +40C, допустима высокая влажность

Совместимость и монтаж

Провод заземления с клеммами для соединения основания и крышки короба, 300 мм совместим только с профилями системы In-liner Aero. Монтаж выполняется без инструментов:

• Одна клемма фиксируется на направляющей внизу корпуса короба;
• Вторая - на заднюю поверхность алюминиевой крышки;
• Затем провод защёлкивается в обе клеммы одновременно - соединение происходит автоматически при плотном прилегании.

Не используйте силовые методы установки - перегрузка клемм может повредить контакты. После сборки проверьте, что провод не перекручивается и свободно вытянут без натяжения.

Безопасность и стандарты

Цветовая маркировка - желто-зелёная - соответствует требованиям ГОСТ 31947 и IEC 60446 для заземляющих проводников. Применение в медучреждениях и детских объектах возможно благодаря сертификации системы In-liner Aero на соответствие нормам гигиены и механической прочности. Однако сам провод не имеет отдельной декларации соответствия - он является компонентом готовой системы.

Преимущества

• Автоматическая фиксация - не требуется сверление, болты или пайка;
• Готовое решение - все элементы уже собраны и протестированы;
• Высокая долговечность: медь с ПВХ-изоляцией устойчива к коррозии и химическим средствам дезинфекции;
• Эргономичный дизайн - легко заменяется при необходимости ремонта.

Ограничения применения

• Не вне системы In-liner Aero - другие типы коробов не имеют подходящих направляющих для клемм;
• Не рассчитан на внешние условия - IP40 не защищает от влаги, поэтому запрещено использование на улице или во влажных средах без герметизации;
• Максимальная длина - 300 мм; удлинение или соединение нескольких проводов недопустимо - нарушает целостность заземляющего контура;
• Не использовать в качестве функционального провода - только для заземления!

Примеры использования

• Подключение заземления между основанием и крышкой кабель-канала в операционной комнате больницы;
• Обеспечение электробезопасности в детском образовательном центре с использованием модульных стоек In-liner Aero;
• Фиксация заземляющего соединения в лаборатории, где оборудование периодически моют водой и спиртовыми растворами.

Практические советы

• Перед монтажом убедитесь, что направляющие на основе и крышке чистые - грязь снижает качество контакта;
• Проверяйте, что клеммы полностью защёлкнулись - слышится характерный щелчок;
• При обслуживании оборудования не отсоединяйте этот провод - он остаётся активным даже при отключенном питании;
• Заказывайте запасные экземпляры - провод заземления с клеммами для соединения основания и крышки короба, 300 мм (арт. e0001bc) - расходный элемент, который иногда повреждается при демонтаже.
