Комплект заземления с заострением 3х3м | 11-3000-09 REXANT MEET

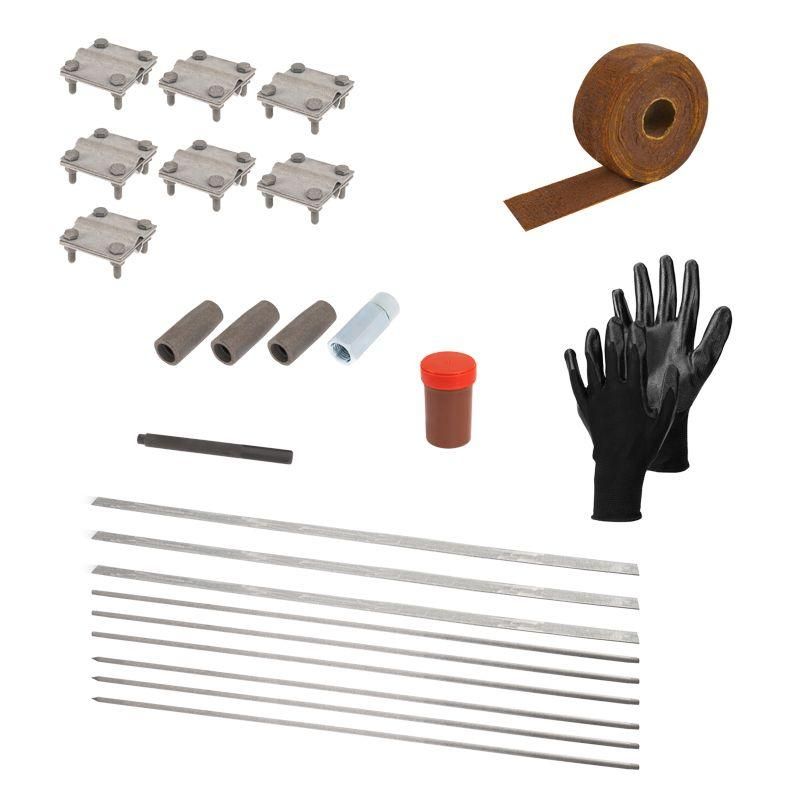

Комплект заземления REXANT 11-3000-09 - готовый комплект для быстрой установки защитного заземления в условиях мягкого грунта. Подходит для заземления электрооборудования, молниезащиты и других объектов, где требуется надёжный контакт с землёй.

Назначение и область применения

Комплект заземления REXANT 11-3000-09 используется для создания контура защитного заземления на объектах с высокой требовательностью к безопасности: жилых домах, производственных помещениях, энергообъектах, трансформаторных подстанциях и системах молниезащиты. Назначен для работы в мягких типах грунта - садовой, торфяной, чернозёмной, глинистой, илистом или песчаной почве. Применяется там, где невозможно использовать глубокие вертикальные заземлители из-за особенностей ландшафта или труднодоступности.

Технические характеристики

• Форма контура: треугольник со сторонами 3 метра каждая
• Общая протяжённость заземляющего проводника: 9 метров
• Заземлители: три стержня с заострёнными концами для упрощённого забивания
• Материал: сталь с цинковым покрытием для защиты от коррозии
• Размеры каждого стержня: 3 м длина, диаметр не указан - предполагается стандартный для таких комплектов (~14–18 мм)
• Узлы соединения: болтовые контакты и медная перемычка для связи между стержнями

Совместимость и монтаж

Комплект REXANT 11-3000-09 совместим с любыми заземляющими шинами и проводниками, имеющими стандартную клемму для подключения меди 16–50 мм2. Монтируется путём последовательного забивания трёх стержней в землю по углам равностороннего треугольника со стороной 3 м. Соединение между стержнями осуществляется с помощью медной перемычки, закрепляемой болтами. Для подвода к объекту применяют заземляющий провод от одного из углов контура до точки подключения (например, щита или корпуса оборудования).

Необходимо соблюдать минимальное расстояние от фундамента здания - не менее 1 метра. Глубина расположения верха стержней после монтажа должна быть не более 0,5–0,7 м ниже уровня земли.

Преимущества

• Готовый комплект - всё необходимое уже собрано, не нужно докупать детали
• Заострённые стержни позволяют легко забивать их даже в плотный грунт без специнструментов
• Цинкование повышает срок службы металлических элементов в агрессивной среде
• Треугольная форма обеспечивает лучшую рассеивающую способность по сравнению с одиночным стержнем
• Подходит для временного и постоянного заземления

Ограничения применения

• Не для скальных, каменистых или сильно уплотнённых грунтов - стержни не войдут без бурения
• Не рекомендован для участков с высоким уровнем грунтовых вод - возможна ускоренная коррозия
• Не заменяет глубокий заземляющий контур в промышленных объектах с повышенными требованиями (по нормам ПУЭ)
• Не предназначена для использования в качестве рабочего нуля - только для защитного заземления

Примеры использования

• Заземление частного дома с электрощитом и автоматикой
• Контур заземления для антенны или системы молниезащиты крыши
• Переносное заземление для сварочных аппаратов на даче
• Обустройство заземления у насосной станции в садовом участке
• Временный контур для тестирования электроустановок перед вводом в эксплуатацию

Практические советы

• Используйте молоток весом не менее 3–4 кг для забивания стержней - легкий инструмент не справится
• Проверьте сопротивление контура после монтажа - допустимо ≤ 4 Ом для сетей 220/380 В
• При слабом грунте можно увеличить площадь контакта, засыпав вокруг стержней глину или специальный заземляющий состав
• Не используйте арматуру вместо входящих в комплект стержней - они имеют другую толщину и покрытие
• После монтажа проверьте герметичность всех болтовых соединений - окисление снижает эффективность
• Учитывайте посадочные условия: для правильной сборки треугольника нужна свободная площадь минимум 3×3 м
