Комплект зонирования 3п YON AD-S4 вык. В600 Ш800 | R5FRC7V81525 DKC ДКС

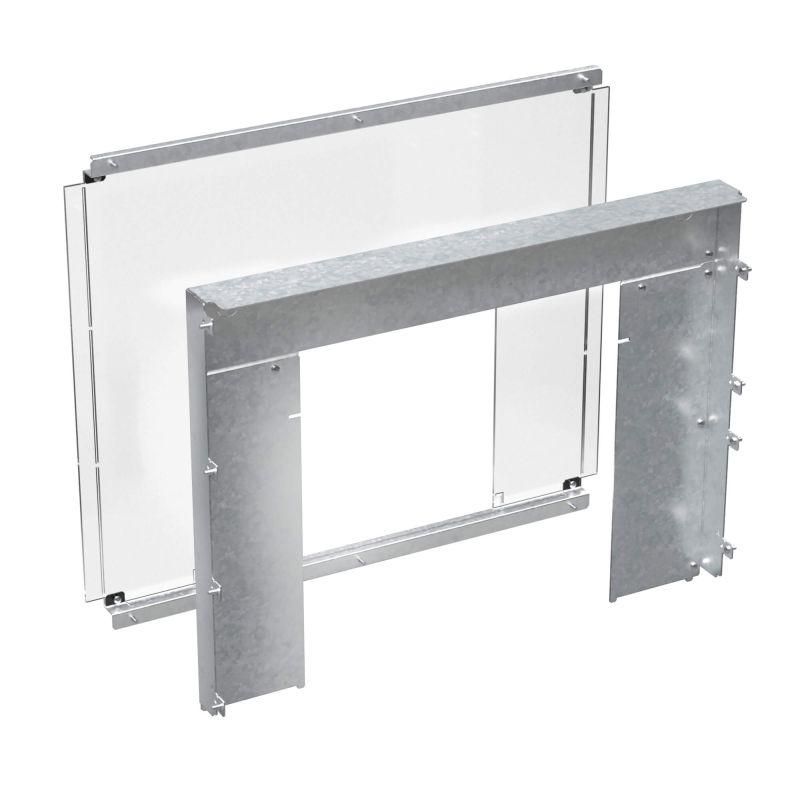

Комплект зонирования 3-полюсный AD-S4 выкатной В600 Ш800 от бренда DKC предназначен для организации внутренних отсеков в силовых шкафах, где установлены выкатные автоматы серии YON. Этот комплект обеспечивает механическую изоляцию между токоведущими частями автомата и смежными элементами, повышая безопасность обслуживания и упрощая диагностику.

Назначение и область применения

Комплект зонирования 3-полюсный AD-S4 выкатной В600 Ш800 используется для создания физических перегородок внутри распределительного шкафа. Он защищает обслуживающий персонал от случайного контакта с токоведущими частями 3-полюсного выкатного автомата DKC серии YON. Применяется исключительно в шкафах шириной 800 мм и высотой отсека 600 мм, где установлены выкатные модули AD-S4. Подходит для промышленных объектов: цехов, насосных станций, систем управления энергообъектами.

Технические характеристики

• Тип изделия: пластина монтажная
• Материал: сталь - прочная, устойчивая к деформациям, не требует специального ухода
• Габариты: высота 600 мм, ширина 800 мм - соответствуют стандартным габаритам отсека для выкатного автомата
• Цвет: серый - совпадает с цветовой гаммой большинства силовых шкафов DKC
• Исполнение: выкатное - предназначено для работы с механизмами выдвижения автоматов

Совместимость и монтаж

Комплект зонирования 3-полюсный AD-S4 выкатной В600 Ш800 совместим только с выкатными автоматическими выключателями DKC серии YON модели AD-S4. Устанавливается на фронтальной и тыльной сторонах отсека перед монтажом автомата. Крепление осуществляется через предварительно подготовленные отверстия в раме шкафа - саморезы и крепёж не входят в комплект. Перед установкой проверьте соответствие проёмов шкафа заявленным размерам: 600×800 мм. Нельзя использовать с другими типами автоматов или в шкафах другого формата.

Преимущества

• Обеспечивает четкую изоляцию между токоведущими частями и корпусом шкафа
• Уменьшает риск возникновения дугового замыкания при работе рядом с активным оборудованием
• Упрощает доступ к контактам при техническом обслуживании благодаря жесткой фиксации
• Выполнена из стали - долговечна, не боится вибраций и температурных колебаний в помещении

Ограничения применения

• Не применяется вне шкафов шириной 800 мм и высотой 600 мм - несовместим с другими размерами
• Подходит только для выкатных автоматов AD-S4 серии YON - не работает с неподвижными или другими сериями
• Не является средством защиты от напряжения - не заменяет электроизолирующие материалы или устройства блокировки
• Не рассчитана на внешнюю эксплуатацию - только для внутренней установки в закрытых шкафах

Примеры использования

• Распределительный шкаф на заводе с несколькими выкатными автоматами - каждый отсек отделён комплектом AD-S4
• Агрегатная станция водоснабжения - защита от случайного прикосновения к фазовым контактам во время ремонта
• Энергоподстанция с контролируемым доступом - соблюдение норм безопасности при плановых осмотрах

Практические советы

• Перед монтажом убедитесь, что шкаф имеет точную внутреннюю геометрию - отклонение более +-2 мм может затруднить установку
• Проверьте наличие свободного места за автоматом - комплект занимает всю глубину отсека, не допускает установки других устройств позади него
• При сборке шкафа устанавливайте комплект до монтажа автомата - после установки доступ к месту крепления будет ограничен
• Не используйте в условиях повышенной влажности без дополнительной герметизации - сталь подвержена коррозии при длительном воздействии воды
• Сохраните документацию от DKC - при замене или сервисе важно точно определить модель адаптера и его совместимость
