Комплект зонир. 3п YON AD-S1 стац. В500 Ш600 | R5FRC7V61121 DKC ДКС

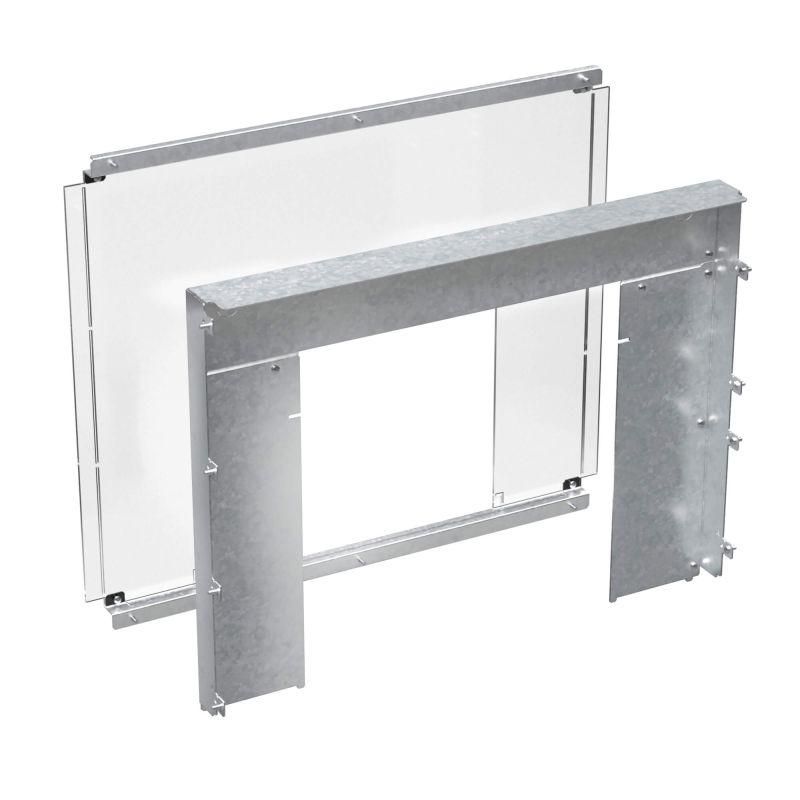

Комплект зонирования 3-полюсный стационарный высота 600 мм ширина 600 мм серия AD-S1 от бренда DKC предназначен для безопасного изолирования фронтальных и тыльных контактов 3-полюсного автомата DKC серии YON в шкафах шириной 600 мм. Этот комплект обеспечивает механическую защиту и предотвращает случайное прикосновение к токоведущим частям во время обслуживания.

Назначение и область применения

Комплект зонирования 3-полюсный стационарный высота 600 мм ширина 600 мм серия AD-S1 используется для создания изолированных отсеков вокруг 3-полюсного воздушного автоматического выключателя DKC серии YON. Он устанавливается внутри распределительных щитов и позволяет отделить зону управления от зоны коммутации, снижая риск поражения электрическим током при работе рядом с оборудованием. Применяется в промышленных шкафах, на производствах, где требуется повышенная безопасность персонала - например, на конвейерах, насосных станциях, системах автоматизации.

Технические характеристики

• Тип изделия: Комплект зонирования 3-полюсный стационарный
• Высота: 600 мм
• Ширина: 600 мм
• Рабочая высота отсека: 500 мм
• Материал: Сталь
• Цвет: Естественный цвет (без покрытия)
• Совместим с: Автоматическими выключателями DKC серии YON, стационарного исполнения
• Серия: AD-S1

Совместимость и монтаж

Комплект зонирования 3-полюсный стационарный высота 600 мм ширина 600 мм серия AD-S1 рассчитан исключительно на установку в шкафы шириной 600 мм. Его габариты соответствуют стандартным рамкам для стационарных автоматов DKC серии YON. Монтаж выполняется на направляющие или крепёжные профили внутри шкафа. Убедитесь, что глубина шкафа достаточна для размещения всей сборки - особенно с учётом задней части автомата. Крепление осуществляется болтами или заклёпками; специальные инструменты не требуются.

Преимущества

• Изготовлен из стали - обеспечивает жесткую, долговечную конструкцию без деформаций при нагрузках
• Не имеет изоляционного покрытия - не препятствует теплоотводу от оборудования
• Универсальная форма - совместима со всеми модификациями стационарных автоматов DKC серии YON
• Закрывает как переднюю, так и заднюю стороны аппарата - повышает уровень безопасности при доступе с любой стороны

Ограничения применения

• Не предназначена для мобильных или съёмных аппаратов - только для стационарного исполнения
• Не защищает от внешних воздействий (пыли, влаги) - применяется только внутри закрытых шкафов
• Не совместима с автоматами других серий или брендов - даже если они имеют аналогичные габариты
• Не рекомендуется использовать в условиях постоянного контакта с химически активными средами - сталь не имеет антикоррозийного покрытия

Примеры использования

• Энергообъекты: Щитовые комнаты на заводах с автоматизированной линией
• ЖКХ: Распределительные пункты в многоэтажных домах с централизованной системой управления
• Производство: Линии с ЧПУ, где обслуживающий персонал работает рядом с силовым оборудованием
• Логистика: Шкафы управления конвейерными системами с необходимостью быстрого доступа к автоматам

Практические советы

• Перед установкой проверьте соответствие высоты отсека (500 мм) и глубины шкафа - недостаток места может помешать правильному монтажу
• Не используйте комплект зонирования 3-полюсный стационарный высота 600 мм ширина 600 мм серия AD-S1 в качестве основной защиты от попадания воды или пыли - он не имеет класса IP
• При необходимости окраски поверхности - используйте краску, совместимую со сталью, и соблюдайте требования к электроизоляции
• Обязательно отключите питание перед установкой - хотя комплект не проводящий, он находится в непосредственной близости от токоведущих частей
• Артикул r5frc7v61121 - сохраняйте его при заказе запчастей, поскольку другие комплекты AD-S1 могут отличаться по форме или креплениям
