Комплект зонир. 3п YON AD-S2 стац. В600 Ш600 | R5FRC7V61122 DKC ДКС

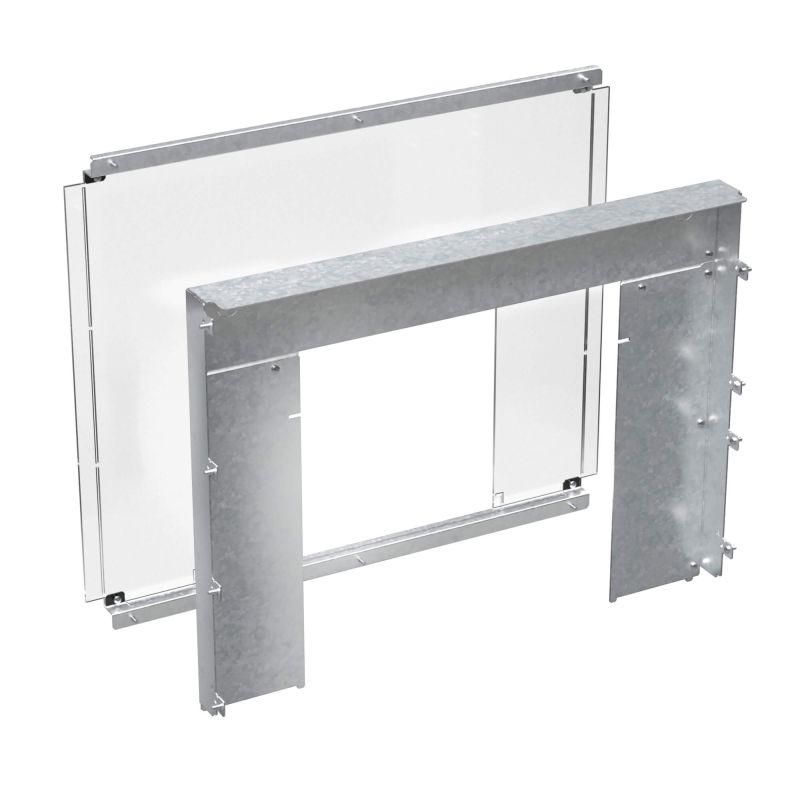

Комплект зонирования 3-полюсный стационарный В600 Ш600 AD-S2 от бренда DKC предназначен для безопасного внутреннего зонирования фронтальной и тыльной сторон 3-полюсного воздушного автомата серии YON AD-S2 в шкафах шириной 600 мм. Этот комплект обеспечивает изоляцию токоведущих частей и упрощает обслуживание оборудования в распределительных щитах.

Назначение и область применения

Комплект зонирования 3-полюсный стационарный В600 Ш600 AD-S2 используется для создания изолированных секций вокруг 3-полюсного воздушного выключателя серии YON AD-S2 в стационарном исполнении. Он защищает персонал от случайного контакта с токоведущими частями при работе на оборудовании, особенно во время осмотра, диагностики или замены компонентов. Применяется в силовых шкафах промышленных объектов - например, на производствах, в энергообъектах, на насосных станциях и в системах управления технологическими процессами.

Технические характеристики

• Форм-фактор: стационарный, предназначенный для установки внутри шкафа
• Габариты: высота отсека 600 мм, ширина шкафа 600 мм
• Количество полюсов: 3
• Совместим с: воздушными автоматами серии YON AD-S2
• Материал корпуса: электроизоляционный пластик, соответствующий требованиям безопасности
• Зона защиты: фронтальная и тыльная стороны аппарата

Совместимость и монтаж

Комплект зонирования 3-полюсный стационарный В600 Ш600 AD-S2 совместим исключительно с автоматическими выключателями серии YON AD-S2 стационарного исполнения. Установка выполняется после монтажа самого выключателя в шкаф. Комплект крепится к раме шкафа и фиксируется вокруг основного устройства без необходимости сверления или доработки конструкции. Все элементы имеют предварительно продуманные места для прохода кабелей и соединений - необходимо лишь правильно расположить провода до установки зонирующего комплекта.

Безопасность и стандарты

Комплект выполнен из материалов, обеспечивающих электроизоляцию и соответствие нормам безопасности для оборудования среднего класса напряжения. Хотя явных ссылок на ГОСТ или IEC в данных нет, конструктивно он ориентирован на требования к изоляции и доступности токоведущих частей, характерные для промышленных распределительных устройств. Для работы с оборудованием требуется соблюдение правил электробезопасности - отключение питания перед доступом к зоне.

Преимущества

• Упрощает выполнение планового обслуживания - позволяет работать рядом с аппаратом без полного демонтажа
• Защищает от случайного прикосновения к контактам и токоведущим частям
• Не требует специальных инструментов для установки
• Интегрирован в общую систему сборки шкафов DKC RAM power - легко сочетается с другими элементами серии

Ограничения применения

• Подходит только для выключателей серии YON AD-S2 стационарного исполнения - несовместим с модульными или другим типом аппаратов
• Не предназначен для внешней установки или использования в условиях повышенной влажности вне закрытых шкафов
• Не обеспечивает защиту от прямого попадания воды или пыли - IP-класс не указан и не гарантируется
• Рассчитан на шкафы строго 600 мм в ширину и 600 мм в высоту - не адаптируется к другим габаритам

Примеры использования

• Энергетический цех: зонирование вокруг главного вводного автомата в распределительном шкафу
• Производственный участок: защита 3-полюсного автомата на линии конвейера
• Жилищно-коммунальное хозяйство: контрольный шкаф насосной станции с автоматическим отключением

Практические советы

• Перед установкой проверьте, что ваш автомат именно серийный YON AD-S2 стационарного типа - отличие в модели сделает комплект непригодным
• Обязательно отключите питание и заблокируйте источник перед монтажом - даже при наличии зонирования риск поражения током остаётся
• Убедитесь, что кабели и шины уже проложены и зафиксированы - комплект не предусматривает последующего изменения маршрутов проводов
• Если шкаф собран по серии RAM power, используйте другие элементы этой же серии для единообразия и удобства сервиса
