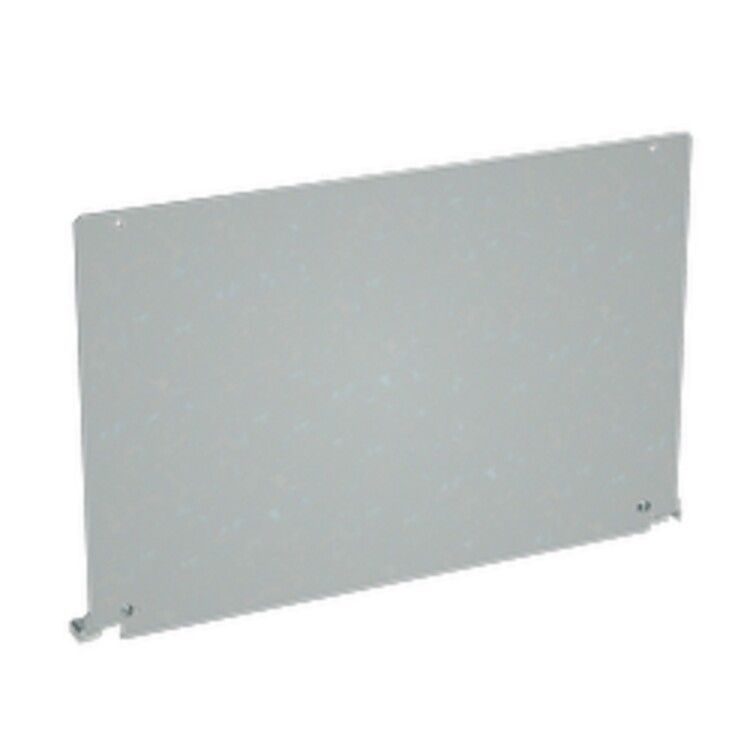

Монтажная плата релейного отсека Ш=1000 мм - R5RCB100 ДКС

Плата монтажная релейного отсека ширина 1000 мм напряжение 400 В от бренда DKC (ДКС), артикул r5rcb100, предназначена для компактной и надёжной фиксации коммутационных устройств в распределительном шкафу. Она обеспечивает жёсткую базу для реле, контакторов и других элементов, соединяемых с верхней шинной трассой и воздушными автоматами.

Назначение и область применения

Плата монтажная релейного отсека ширина 1000 мм напряжение 400 В используется для сборки вторичных цепей управления и защиты в силовых шкафах. Её основная задача - организовать удобный и безопасный доступ к релейным модулям, расположенным между воздушным автоматическим выключателем и верхней токоведущей шиной. Применяется в промышленных щитах, на станках, конвейерах, системах автоматизации и в объектах с высокими требованиями к надёжности коммуникаций.

Технические характеристики

• Ширина: 1000 мм - соответствует стандартному размеру шкафа, позволяет равномерно распределить нагрузку и упрощает монтаж в типовых решениях;
• Высота: 400 мм - оптимальна для размещения большинства реле и контакторов среднего класса;
• Рабочее напряжение: до 400 В - рассчитана на использование в сетях переменного тока до 400 В, что покрывает большинство промышленных применений;
• Материал: оцинкованная сталь - обеспечивает прочность, антикоррозийную защиту и долговечность даже в условиях повышенной влажности;
• Цвет: серый - совпадает с цветовой гаммой промышленных шкафов, не требует дополнительной окраски.

Совместимость и монтаж

Плата монтажная r5rcb100 от DKC совместима с реле и контакторами стандарта DIN 35 мм. Крепление осуществляется через предварительно просверленные отверстия по периметру - можно использовать саморезы или болты M4–M6. Установка выполняется внутри шкафа шириной 1000 мм, где плата располагается параллельно задней стенке, за автоматом и перед верхней шинной трассой. Для подключения проводов рекомендуется оставлять зазор не менее 50 мм от нижнего края платы до уровня автомата.

Безопасность и стандарты

Плата монтажная релейного отсека ширина 1000 мм напряжение 400 В изготовлена из материала, соответствующего требованиям безопасности для электроустановок. Хотя явного указания на соответствие ГОСТ или IEC нет, её конструкция и материалы соответствуют практикам, принятым в промышленных шкафах по стандарту IEC 61439. Материал - оцинкованная сталь - исключает риск возникновения коррозии, способной вызвать замыкание или повышение переходного сопротивления.

Преимущества

• Увеличивает плотность компоновки - позволяет разместить больше устройств на ограниченной площади;
• Обеспечивает механическую стабильность - снижает вибрацию и случайные отсоединения контактов;
• Легко обслуживается - все устройства находятся в одном уровне, доступ к клеммам открытый;
• Интегрируется в серию RAM power - совместима с другими элементами этой линейки от DKC, упрощая масштабирование проектов.

Ограничения применения

• Не предназначена для работы при напряжении выше 400 В - использование в сетях 690 В или выше недопустимо;
• Подходит только для шкафов шириной 1000 мм - не может быть использована в более узких или широких корпусах без доработки;
• Не имеет собственной защиты от пыли/влаги - должна устанавливаться внутри закрытого шкафа с минимум IP54;
• Не поддерживает монтаж крупных устройств свыше 400 мм в высоту - требуется проверка габаритов оборудования перед установкой.

Примеры использования

• Промышленный шкаф управления насосной станцией - фиксация реле времени, термореле и контакторов;
• Автоматизированный конвейер - организация цепей управления двигателями и сенсорами;
• Щит распределения энергии в цехе - связка между главным автоматом и групповыми реле контроля;
• Системы теплоснабжения - управление клапанами и нагревательными элементами через релейные модули.

Практические советы

• Перед монтажом проверьте, чтобы глубина шкафа позволяла свободно открывать дверцу без препятствий от установленных реле;
• Используйте кабельные каналы или хомутики для фиксации проводов - так снижается риск перегибов и перетирания;
• При подключении шинной трассы убедитесь, что контактные поверхности чистые и не имеют следов окисления;
• Для массового производства выбирайте эту плату как часть серии RAM power - она легко сочетается с другими элементами линейки DKC, ускоряя сборку и сервис;
• Не используйте в качестве несущей конструкции для тяжёлых устройств - вес реле и контакторов должен распределяться по всей площади платы, а не сосредотачиваться на одном участке.
