Плата монтажная релейного отсека Ш=1000 В=500 | R5RCB1005 DKC ДКС

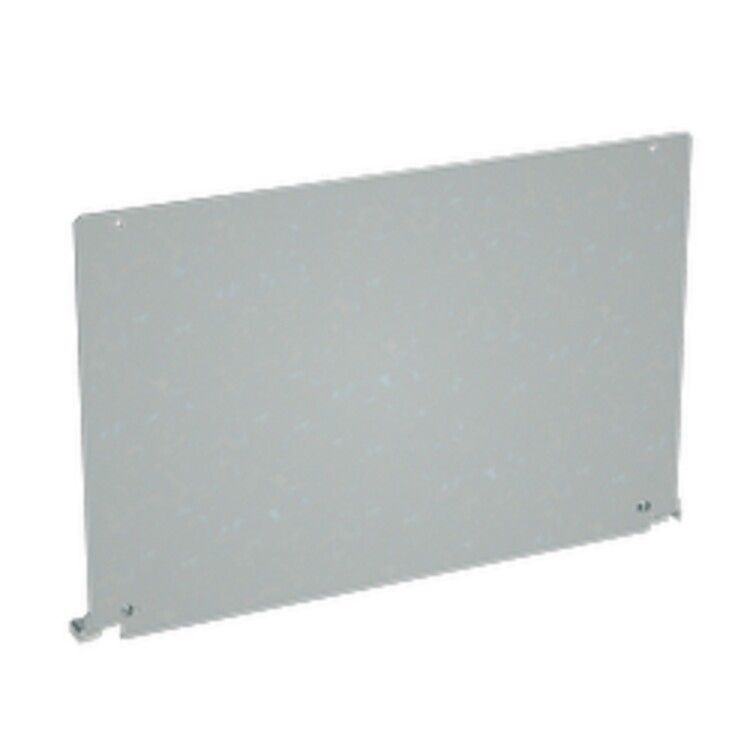

Плата монтажная релейного отсека Ш1000 В500 DKC - это металлическая основа для компактной и надёжной фиксации реле и других элементов управления в распределительном шкафу. Продукт из серии RAM power от бренда DKC предназначен для организованного монтажа между автоматическим выключателем и верхней шинной трассой, обеспечивая удобный доступ к коммутационным устройствам.

Назначение и область применения

Плата монтажная релейного отсека Ш1000 В500 DKC используется для создания отдельного секционированного пространства внутри силового шкафа. Она позволяет расположить реле, таймеры, контакторы и другие устройства управления так, чтобы они находились между воздушным автоматическим выключателем и верхней шинной трассой. Это упрощает обслуживание, снижает риск перепутывания проводов и повышает безопасность при работе с высокими токами.

Подходит для установки в шкафы шириной 1000 мм. Часто применяется в промышленных системах управления: на конвейерах, насосных станциях, в системах вентиляции и на участках с частым запуском/остановкой оборудования.

Технические характеристики

• Ширина: 1000 мм - соответствует стандартной ширине промышленных шкафов
• Высота: 500 мм - оптимальна для размещения средних по габаритам реле и модулей
• Материал: сталь оцинкованная - защищает от коррозии, сохраняет прочность в условиях повышенной влажности
• Тип изделия: крепежная деталь - не является электроизделием, не проводит ток

Совместимость и монтаж

Плата монтажная релейного отсека Ш1000 В500 DKC крепится к раме шкафа с помощью болтов или самонарезающих винтов через предварительно просверленные отверстия. Монтировать её можно как горизонтально, так и вертикально - в зависимости от внутреннего расположения оборудования.

Рекомендуется использовать с DIN-рейками, которые крепятся непосредственно к поверхности платы. Учитывайте, что плата не имеет встроенных зажимов для шин - для подключения верхней шинной трассы требуется отдельный крепёж.

Преимущества

• Увеличивает плотность компоновки - позволяет разместить больше устройств в ограниченном пространстве
• Обеспечивает жесткую базу для реле - минимизирует вибрацию и контактные помехи
• Оцинкованная сталь устойчива к механическим повреждениям и химическому воздействию
• Имеет стандартизированные габариты - совместима с большинством шкафов серии RAM power

Ограничения применения

• Не предназначена для работы в условиях постоянного погружения в жидкости или агрессивных парах
• Не поддерживает прямую установку крупногабаритных аппаратов (например, частотных преобразователей) - требует дополнительной несущей конструкции
• Не имеет встроенного заземления - необходимо выполнять отдельное соединение с корпусом шкафа
• Не рекомендуется применять в шкафах меньшей ширины - возможны препятствия при закрывании дверей

Примеры использования

• Установка в промышленном щите на пищевом производстве - для контроля работы насосов и клапанов
• Формирование отсека управления в шкафу конвейерной линии - реле стартеров, терморегуляторы, сигнализаторы
• Аппаратный уровень управления в системах HVAC - управление вентиляторами и компрессорами

Практические советы

• Перед монтажом проверьте соответствие отверстий на плате и профилях шкафа - используйте шаблон или измерьте шаг крепления
• При использовании нескольких плат - соблюдайте равномерную нагрузку на направляющие шкафа, чтобы избежать деформации
• Для долговечности рекомендуется периодически осматривать места крепления на предмет ослабления винтов
• Плата монтажная релейного отсека Ш1000 В500 DKC не требует специального обслуживания, но при наличии пылевых отложений - протирайте поверхность сухой ветошью
