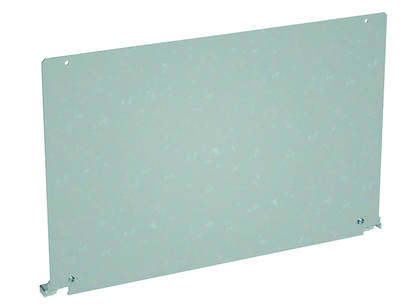

Плата монтажная релейного отсека Ш=600 В=500 | R5RCB605 DKC ДКС

Плата монтажная релейного отсека Ш600 В500 DKC - металлическая основа для компактной и надёжной фиксации реле и других элементов управления в распределительном шкафу. Применяется в системах автоматизации с воздушными выключателями, особенно в шкафах шириной 600 мм. Артикул r5rcb605 из серии RAM power от бренда DKC обеспечивает жёсткую механическую базу для сборки силовой части.

Назначение и область применения

Плата монтажная релейного отсека Ш600 В500 DKC служит для создания отдельного отсека внутри электрощита, где устанавливаются реле, таймеры, контакторы и другие устройства вторичной коммутации. Она располагается между воздушным автоматическим выключателем (на входе) и верхней шинной трассой (для распределения питания), позволяя организовать чёткое зонирование цепей управления и силовых цепей.

Подходит для установки в шкафы шириной 600 мм. Часто используется в промышленных щитах на заводах, в системах конвейеров, насосных станциях и объектах ЖКХ, где требуется разделение силового и управляющего оборудования.

Технические характеристики

• Габариты: ширина 600 мм, высота 500 мм
• Материал: сталь оцинкованная - защищает от коррозии в условиях повышенной влажности
• Тип изделия: крепежная деталь (не является электроизоляционной или коммутирующей конструкцией)
• Серия: RAM power - линейка решений от DKC для модульных распределительных устройств

Совместимость и монтаж

Плата монтажная релейного отсека Ш600 В500 DKC совместима со стандартными DIN-рейками и креплениями для реле типа IEC 60947. Устанавливается вертикально на заднюю стенку шкафа с помощью болтов или самонарезающих винтов через предварительно просверленные отверстия. Для удобства монтажа рекомендуется использовать крепёж с гроверами - это исключит ослабление при вибрациях.

Размеры платы соответствуют типовым шкафам шириной 600 мм. Перед установкой проверьте свободный проход для проводов и наличие места под шинную трассу сверху.

Преимущества

• Высокая жесткость конструкции - минимизирует деформацию при нагрузках на крепления реле
• Цинковое покрытие - повышает долговечность в агрессивных средах (пыль, влага, химические пары)
• Унифицированные размеры - легко интегрируется в существующие проекты и заменяет аналоги
• Не требует специальных инструментов для монтажа - подходит для быстрой сборки на площадке

Ограничения применения

• Не предназначен для работы как самостоятельный коммутационный элемент - только как крепёжная плата
• Не имеет встроенной защиты от перенапряжений или помех - необходимо применять внешние фильтры и ограничители
• Не подходит для шкафов шириной менее 600 мм - физически не войдёт
• Не рассчитана на прямое крепление тяжёлых аппаратов без дополнительной опоры (например, больших контакторов весом более 8 кг)

Примеры использования

• Шкаф управления технологической линией: реле контроля температуры и давления установлены на плате, питание подводится через верхнюю шину, а автоматический выключатель расположен ниже
• Щит освещения в производственном корпусе: управление группами светильников реализовано через реле на этой плате, силовые кабели идут от автомата внизу
• Автоматизация насосной станции: контроллеры и временные реле смонтированы на плате, а аварийные автоматы находятся в нижнем ряду

Практические советы

• Перед монтажом проверьте соответствие шага крепёжных отверстий на плате и вашей модели реле - некоторые импортные устройства требуют адаптеров
• Избегайте перегрузки платы: максимальное количество реле зависит от их габаритов и тепловыделения - следите за плотностью размещения
• При использовании в помещениях с высокой влажностью дополнительно обработайте кромки и крепёж антикоррозийным составом
• Артикул r5rcb605 - точный идентификатор для заказа запасных частей; сохраняйте его при ремонте или модернизации шкафа
• Плата монтажная релейного отсека Ш600 В500 DKC не требует обслуживания - достаточно периодического осмотра на предмет ослабления креплений
