Плата монтажная релейного отсека Ш=800 В=500 | R5RCB805 DKC ДКС

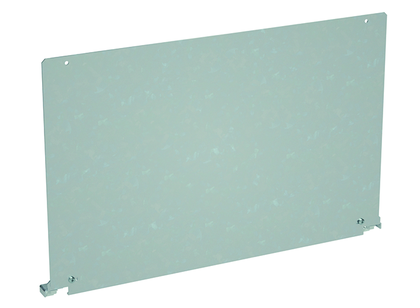

Плата монтажная релейного отсека Ш800 В500 DKC - металлическая основа для компактной фиксации реле и других элементов управления внутри силового шкафа. Применяется в системах распределения электроэнергии совместно с воздушными автоматическими выключателями и шинными трассами. Артикул r5rcb805 из серии RAM power обеспечивает надёжную механическую базу для сборки отсека в шкафах шириной 800 мм.

Назначение и область применения

Плата монтажная релейного отсека Ш800 В500 DKC служит для создания жёсткой и устойчивой поверхности крепления реле, контакторов, таймеров и других устройств вторичной коммутации. Устанавливается между воздушным автоматическим выключателем и верхней шинной трассой, чтобы организовать чёткое разделение цепей высокой и низкой мощности. Подходит для использования в силовых шкафах промышленного оборудования, системах автоматизации и распределительных пунктах.

Технические характеристики

• Габариты: ширина 800 мм, высота 500 мм
• Материал: сталь оцинкованная - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Тип изделия: крепежная деталь - не является источником питания или коммутирующим устройством
• Серия: RAM power - соответствует стандартам сборки шкафов DKC для промышленной автоматики

Совместимость и монтаж

Плата рассчитана на установку в шкафы шириной 800 мм. Крепится к боковым стенкам шкафа с помощью болтов или самонарезающих винтов через предварительно просверленные отверстия. Отсутствие специальных крепёжных профилей требует самостоятельного выбора метизов подходящего типа и длины. Монтаж выполняется до установки реле и шинной трассы - плита формирует базовый уровень для последующей сборки.

Безопасность и стандарты

Изделие изготовлено из оцинкованной стали, что соответствует требованиям по электробезопасности и долговечности в соответствии со стандартами IEC 61439 для распределительных устройств. Не содержит проводящих частей под напряжением - не требует проверки изоляции. Соответствует экологическим нормам RoHS по составу материалов.

Преимущества

• Высокая механическая прочность - выдерживает нагрузку от нескольких десятков реле и кабельных связок
• Устойчивость к коррозии благодаря оцинкованию - продлевает срок службы в помещениях с колебаниями влажности
• Стандартные габариты - легко интегрируется в типовые проекты шкафов DKC
• Ровная поверхность - обеспечивает точное расположение крепёжных отверстий под DIN-рейки и кронштейны

Ограничения применения

• Не предназначен для установки вне закрытых шкафов - не имеет защиты IP и не рассчитан на внешнюю эксплуатацию
• Не используется как замена DIN-рейки - требует дополнительных креплений для реле
• Подходит только для шкафов шириной 800 мм - несовместима с более узкими или широкими корпусами
• Не обеспечивает электрическую изоляцию между компонентами - необходимо соблюдать минимальные зазоры согласно нормам

Примеры использования

• Шкаф управления насосной станцией - фиксация реле контроля уровня и термореле
• Автоматический щит конвейера - размещение контакторов и временных реле
• Распределительный пункт промзоны - организация отдельного блока управления рядом с главным автоматом

Практические советы

• Перед монтажом проверьте, что внутренняя глубина шкафа позволяет свободно разместить плату и установленные на ней устройства
• Используйте антивибрационные прокладки при креплении к стенкам шкафа - снижают риск возникновения шума и микротрещин
• При использовании DIN-реек на плате убедитесь, что шаг отверстий совпадает с шагом крепления реек (обычно 10–15 мм)
• Не перегружайте плату - максимальная масса установленных устройств должна быть ниже 15 кг для сохранения жесткости конструкции
• Артикул r5rcb805 - единственный вариант этой модели в серии RAM power; аналоги от других производителей имеют отличные размеры и отверстия
