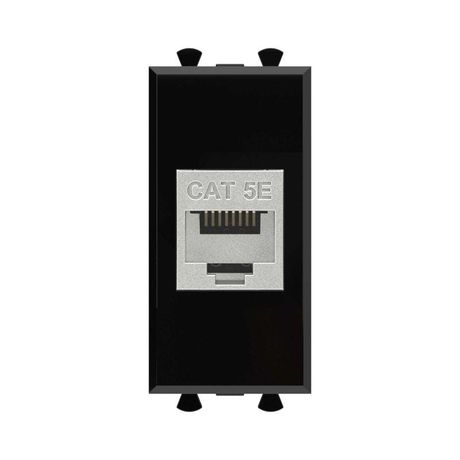

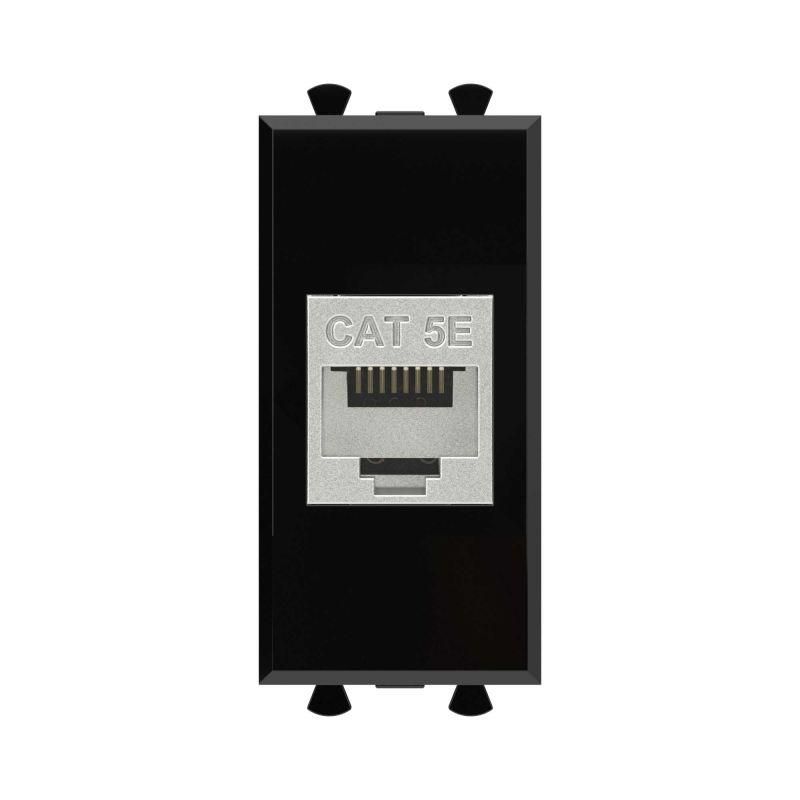

Компьютерная розетка "Черный квадрат" "Avanti" RJ-45 модульная, кат. 5е экранированная 1 мод | 4402761 DKC ДКС

Розетка компьютерная RJ-45 модульная, категория 5е экранированная, без шторки, 1 модуль от DKC (ДКС), артикул 4402761 - это надёжный интерфейс для подключения сетевого оборудования в офисных и промышленных системах. Устройство обеспечивает стабильную передачу данных на скорости до 1 Гбит/с благодаря экранированию и соответствует требованиям категории 5e.

Назначение и область применения

Розетка компьютерная RJ-45 модульная, категория 5е экранированная, без шторки, 1 модуль предназначена для подключения устройств к локальным сетям через кабель UTP/STP с разъёмом RJ-45. Подходит для монтажа в кабель-каналах, лючках, башенках и других элементах системы организации рабочих мест. Часто применяется в офисах, центрах обработки данных, на производстве - там, где требуется устойчивая связь между серверами, коммутаторами, ПК и другим оборудованием.

Технические характеристики

• Тип разъёма: RJ-45, 8 контактов (8P8C)
• Категория: Cat 5e - поддерживает частоту до 125 МГц и скорость передачи до 1000 Мбит/с
• Экранирование: да - металлический экран снижает помехи от внешних электромагнитных излучений
• Способ монтажа: скрытый - устанавливается внутрь стеновой ниши или кабель-канала
• Тип крепления: в распор + винты - обеспечивает жёсткую фиксацию в корпусе
• Выход кабеля: прямолинейный - удобен для прокладки вдоль каналов
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли
• Габариты: 22,4 × 44,9 × 36,7 мм
• Цвет: черный (матовый, “черный квадрат”)
• Материал корпуса: пластик (термопласт), контактная группа - металлическая
• Комплектация: механизм с накладкой, встроенный сальник для герметизации входа кабеля
• Поддержка монтажа в кабель-канал: да
• Возможность напольной установки: да - совместима с напольными коробами и колоннами

Совместимость и монтаж

Розетка компьютерная RJ-45 модульная, категория 5е экранированная, без шторки, 1 модуль совместима с любыми стандартными модульными рамками и коробками DKC Avanti, а также с аналогичными продуктами других производителей, имеющими габариты 1 модуль (44,9×22,4 мм). Для монтажа необходимо:

• Заранее подготовить нишу в стене или кабель-канале подходящего размера
• Пропустить кабель через сальник - он предотвращает перегибы и механические повреждения жил
• Зафиксировать механизм винтами и распорными элементами - не допускайте перетяжки
• Обязательно соблюдать порядок обжима проводов по T568A/B - для сохранения экранирующих свойств используйте экранированные кабели (S/FTP, F/UTP и т.п.)

Безопасность и стандарты

Устройство соответствует требованиям EN 50173-1 и ISO/IEC 11801 для категорий 5e. Наличие экранирования позволяет использовать розетку в условиях повышенного уровня ЭМИ - например, рядом с силовым оборудованием. Однако IP20 не предусматривает защиту от влаги - применение в помещениях с высокой влажностью, на улице или в производственных зонах с риском попадания жидкостей запрещено.

Преимущества

• Экранированная конструкция минимизирует влияние помех - важна для стабильной работы Gigabit Ethernet
• Встроенный сальник упрощает прокладку кабеля и продлевает срок службы соединения
• Фиксация винтами и распорками исключает люфт даже при многократном подключении/отключении
• Чёрный цвет и компактные размеры позволяют легко интегрировать розетку в современные интерьеры и технологические решения
• Поддержка монтажа в кабель-каналы и напольные системы - универсальное решение для любой планировки

Ограничения применения

• Не предназначен для использования во влажных средах - IP20 не защищает от брызг и пыли
• Требует экранированного кабеля; использование неэкранированного UTP сводит на нет преимущество экранированной розетки
• Не имеет защитной шторки - возможен доступ к контактам, что требует осторожности при обслуживании
• Не подходит для подключения телефонных линий или аналогового видео - только цифровые сети по протоколу Ethernet

Примеры использования

• Подключение ПК к сети в офисе через кабель-канал вдоль стены
• Интеграция в пульт управления станком для связи с контроллером
• Монтаж в башенку на производственной площадке для подключения терминалов сбора данных
• Создание точек доступа в серверной комнате с высокой плотностью кабелей

Практические советы

• При монтаже проверьте, чтобы экранирующая оплетка кабеля была правильно заземлена - иначе эффект от экранирования будет минимальным
• Используйте только качественные кабели Cat 5e или выше - дешевые версии могут не выдерживать заявленную частоту
• При работе с кабель-каналами учитывайте посадочные размеры: 22,4×44,9 мм - это стандарт для одного модуля, не путайте с двойными
• Для долговечности не затягивайте винты слишком сильно - можно повредить пластиковую основу механизма
• Артикул 4402761 - часть серии Avanti от DKC; рекомендуется использовать с другими элементами этой же серии для единых эстетических и функциональных решений
