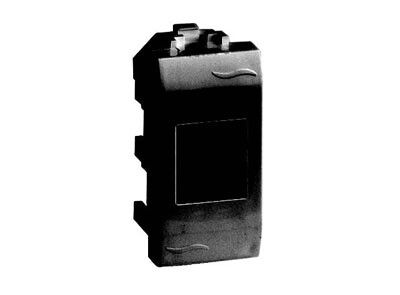

Розетка компьютерная RJ45 категория 5е экранированная 1 разъем Brava черная - 77457N ДКС

Компьютерная розетка DKC Brava 77457n - это экранированный одномерный модуль для скрытой установки, предназначенный для надёжного подключения сетевых устройств через кабель категории 5e. Подходит для офисов, серверных комнат и промышленных объектов, где важна устойчивость сигнала к помехам.

Назначение и область применения

Розетка DKC Brava 77457n используется для подключения Ethernet-кабелей к компьютерам, принтерам, IP-камерам, телефонам VoIP и другому оборудованию, работающему по сети. Применяется в системах локальных сетей (LAN), особенно там, где требуется высокая помехозащищённость - например, рядом с силовыми кабелями, частными серверными помещениями или на производстве.

Технические характеристики

• Тип разъёма: RJ45 8P8C (стандарт Cat.5e)
• Количество разъёмов: 1
• Экранирование: корпус и внутренние контакты полностью экранированы
• Степень защиты: IP20 - защищена от доступа пальцев, но не от воды и пыли
• Способ подключения: винтовой (для жил кабеля и экрана)
• Оконечный резистор: встроен - обеспечивает соответствие импедансу и снижает отражения сигнала
• Заземление: отдельный зажим для подключения экрана к контуру заземления
• Материал корпуса: термостойкий пластик
• Цвет: чёрный
• Выход кабеля: прямолинейный
• Маркировка: есть текстовое поле 6×37 мм для этикетки рабочего места
• Комплектация: механизм + декоративная накладка
• Сальник/соединитель: в комплекте - для герметизации входа кабеля
• Компенсатор: отдельный элемент для выравнивания нагрузки при затяжке

Совместимость и монтаж

Розетка DKC Brava 77457n совместима со всеми стандартными модульными рамками и подрозетниками для скрытой проводки. Устанавливается в кабель-каналы, ниши стен, напольные коробки. Для монтажа требует:

• Подготовленную нишу глубиной не менее 40 мм;
• Инструмент для обжима контактов типа 110 (или аналогичный) - для правильного подключения жил кабеля;
• Обязательное заземление экрана через отдельный винтовой контакт - без этого теряется эффект экранирования;
• Фиксацию кабеля через встроенный сальник - предотвращает перегибы и механические повреждения.

Не используйте для наружной установки без дополнительной защиты - IP20 не рассчитан на воздействие осадков или пыли вне закрытых помещений.

Безопасность и стандарты

Соответствует требованиям TIA/EIA-568-B.2 для категории 5e. Экранированная конструкция соответствует нормам EMC для минимизации внешних помех. Все материалы соответствуют RoHS. Встроенный оконечный резистор гарантирует соблюдение импеданса 100 Ом, что важно для передачи данных на скорости до 1 Гбит/с.

Преимущества

• Полное экранирование - снижает влияние радиопомех и сигналов от соседних кабелей;
• Встроенный оконечный резистор - исключает необходимость его установки отдельно;
• Отдельный зажим заземления - позволяет правильно реализовать защиту от наведённых токов;
• Компенсатор и сальник - продлевают срок службы кабеля и обеспечивают плотную фиксацию;
• Текстовое поле и цветовая маркировка - упрощают обслуживание и диагностику сети;
• Механическое кодирование - предотвращает случайную замену на неэкранную розетку.

Ограничения применения

• Не предназначен для открытой установки - IP20 не защищает от влаги и пыли;
• Требует точного обжима контактов - некорректная затяжка снижает скорость связи;
• Не работает с кабелями выше категории 5e (Cat.6/6A) - из-за различий в конструкции экранирования и пар;
• Не рекомендуется для подключения мощных PoE+ устройств (>25 Вт) без проверки теплового режима системы;
• Установка в металлические коробки возможна только при наличии изоляционных вставок - риск замыкания экрана на корпус.

Примеры использования

• Офисные рабочие места - подключение ПК и IP-телефонов;
• Производственные цеха - связь между контроллерами и HMI-панелями;
• Системы видеонаблюдения - питание и передача видео по одной линии (PoE);
• Аудио-визуальные студии - подключение оборудования без помех от светильников и усилителей;
• Шкафы управления - распределение сетевых каналов внутри щита.

Практические советы

• Перед монтажом всегда проверяйте целостность экрана кабеля - он должен быть подключен к зажиму розетки, а не просто обрезан;
• Используйте только кабели категории 5e или ниже - Cat.6 может не войти в корпус из-за большего диаметра;
• При использовании в многожильных кабелях - увеличьте усилие затяжки винта на 10–15%, чтобы гарантировать хороший контакт;
• Для долговечности - не допускайте перегибов кабеля ближе чем 5 см от розетки;
• При необходимости - можно заказать накладку с индивидуальной печатью (по эскизу) для быстрой идентификации портов.
