Рамка на 2+2 модуля (2-местная). черная. RAL7016 | 75012B DKC ДКС

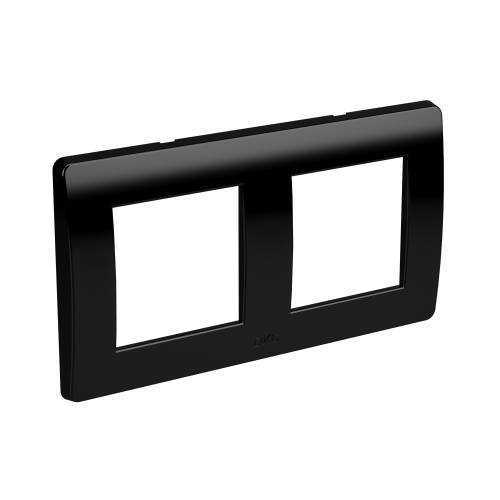

Рамка декоративная для электроустановочных устройств 2-местная 4 модуля черная RAL7016 от DKC (ДКС), артикул 75012b, предназначена для завершения внешнего вида установленных электроустановочных изделий серии Brava. Она обеспечивает аккуратную фиксацию устройства в коробке, совмещает функциональность и эстетику, подходит для скрытой установки в стены, пол и кабель-каналы.

Назначение и область применения

Рамка 75012b используется исключительно с электроустановочными изделиями серии Brava. Её задача - закрыть зазор между корпусом устройства и стеной, придав монтажу законченный вид. Подходит для установки в подрозетники, напольные коробки и кабель-каналы. Применяется в жилых, офисных и промышленных помещениях, где требуется чистый дизайн и соответствие требованиям безопасности.

Технические характеристики

• Количество постов: 2 (по 2 модуля каждый - всего 4 модуля)
• Габариты: 50 × 159 × 50 мм
• Цвет: черный, RAL 7016, глянцевая лакированная поверхность
• Материал: пластик, без содержания галогенов
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, включая неотапливаемые
• Оrientация монтажа: горизонтальная и вертикальная
• Наличие откидной крышки: да - позволяет доступ к внутренним элементам без демонтажа рамки
• Поверхность для надписи: да - можно нанести этикетку или маркировку
• Прозрачность: да - материал неOpaque, что важно для визуальной проверки состояния внутри

Совместимость и монтаж

Рамка 75012b совместима только с комплектом Brava: электроустановочное изделие → каркас → коробка → рамка. Монтаж осуществляется способом защелкивания. Для правильной установки необходимо соблюдать следующие условия:

• Подрозетник должен иметь диаметр 65–68 мм и глубину не менее 40 мм
• Межосевое расстояние между крепежными точками каркаса - 71 мм
• При горизонтальном монтаже расстояние между винтами - 55 мм
• При вертикальном монтаже - 60 мм
• Не требует сверления или штукатурки - фиксируется на уже установленный каркас

Безопасность и стандарты

Рамка соответствует требованиям IP20 - предотвращает случайное прикосновение к токоведущим частям, но не предназначена для влажных сред. Материал не содержит галогенов, что снижает выделение токсичных веществ при нагреве. Климатическое исполнение УХЛ4 гарантирует работу при температурах от −25C до +40C и относительной влажности до 90%. Соответствует нормам ГОСТ Р 50571 и IEC 60664 для электроустановок в зданиях.

Преимущества

• Глянцевая лакированная поверхность легко моется и сохраняет цвет долгое время
• Откидная крышка позволяет проводить обслуживание без снятия всей рамки
• Поддерживает обе ориентации - удобна для нестандартных решений
• Поверхность для надписи упрощает маркировку цепей
• Совместимость с кабель-каналами и напольными коробками расширяет возможности монтажа

Ограничения применения

• Не применяется вне системы Brava - несовместима с другими брендами или типами коробок
• IP20 не допускает установку во влажных помещениях (ванная, бассейн, улица)
• Не рекомендовано использовать в условиях постоянного воздействия прямого солнечного света - возможна выцветание глянца
• Толщина стены должна позволять разместить коробку глубиной ≥40 мм

Примеры использования

• Установка в квартире: двойная розетка + выключатель в одной рамке, скрытая в стене
• Офис: комбинированный блок из двух модулей управления освещением в кабель-канале
• Производство: монтаж в напольную коробку рядом с оборудованием для быстрого доступа
• Жилое помещение: вертикальная установка в нише с несколькими кнопками управления

Практические советы

• Перед монтажом проверьте диаметр и глубину подрозетника - несоответствие 65–68 мм и 40 мм минимум сделает установку невозможной
• При использовании в кабель-канале убедитесь, что внутренний проём достаточен для свободного защелкивания
• Не используйте силу при защелкивании - если рамка не фиксируется, проверьте положение каркаса
• Для маркировки используйте термостойкие наклейки - обычные могут отклеиться при нагреве
• При замене старой рамки - сначала отключите питание, даже если устройство кажется выключенным
