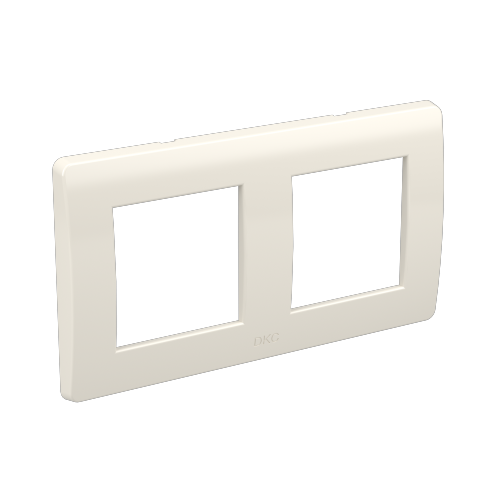

Рамка на 2+2 модуля (2-местная). белая. RAL9010 | 75012W DKC ДКС

Рамка декоративная 2-местная 4 модуля белая RAL9010 от DKC (ДКС), артикул 75012w, предназначена для завершения внешнего вида электроустановочных изделий серии Brava. Она совмещает функциональную защиту с эстетичным дизайном и подходит для скрытой установки в кабель-каналах, настенных и напольных коробках.

Назначение и область применения

Рамка декоративная 2-местная 4 модуля белая RAL9010 используется для окончательного оформления комплекта электроустановочного изделия Brava. Её задача - закрыть каркас и коробку после монтажа модулей, обеспечивая чистую, законченную поверхность. Применяется в жилых, офисных и промышленных помещениях там, где требуется аккуратный вид выключателей, розеток, термостатов и других устройств серии Brava. Подходит для установки в стены, полы и кабель-каналы.

Технические характеристики

• Количество постов: 2
• Количество отсеков/модулей: 4 (2+2)
• Цвет: белый, RAL 9010
• Покрытие: глянцевое, лакированное
• Материал: пластик, без галогенов
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Габариты: 50×159×50 мм
• Ориентация монтажа: горизонтальная и вертикальная
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, включая неотапливаемые зоны
• Наличие крышки: откидная - позволяет открывать доступ к внутренним элементам без демонтажа рамки
• Поверхность для надписей: есть - можно нанести этикетки или маркировку
• Прозрачность: да - позволяет видеть установленные внутри модули

Совместимость и монтаж

Рамка 75012w совместима исключительно с каркасами и коробками серии Brava. Монтаж осуществляется способом защелкивания - рамка фиксируется на каркасе без инструментов. Для правильной установки необходимо соблюдать требования к подрозетнику:

• Диаметр коробки: 65–68 мм
• Глубина коробки: минимум 40 мм
• Межосевое расстояние между отверстиями: 71 мм
• Расстояние между винтами: 55 мм (горизонтально), 60 мм (вертикально)

Порядок сборки: сначала модуль Brava защелкивается в каркас, потом каркас помещается в коробку, последней устанавливается рамка. Работает как с напольными, так и со стеновыми коробками.

Безопасность и стандарты

Рамка соответствует требованиям безопасности для внутренних установок. Степень защиты IP20 гарантирует безопасность от случайного контакта с токоведущими частями, но не предназначена для влажных сред. Материал без галогенов снижает риск выделения токсичных веществ при нагреве или возгорании. Климатическое исполнение УХЛ4 указывает на соответствие нормам для условий с температурой от −25C до +40C и относительной влажностью до 90%.

Преимущества

• Гладкая глянцевая поверхность легко моется и сохраняет цвет долгое время
• Откидная крышка позволяет обслуживать модули без снятия всей рамки
• Наличие поверхности для надписей упрощает маркировку систем управления
• Поддерживает как горизонтальный, так и вертикальный монтаж - универсальное решение
• Совместимость с сериями Brava обеспечивает целостность системы

Ограничения применения

• Не применяется вне системы Brava - несовместима с другими брендами или типами коробок
• IP20 не допускает установку во влажных помещениях (ванна, бассейн, улица)
• Требуется точное соответствие размеров коробки: отклонение по диаметру или глубине препятствует установке
• Не рекомендовано использовать в условиях постоянного воздействия механических ударов - материал пластиковый

Примеры использования

• Управление освещением в квартире - четыре модуля: два выключателя и две розетки
• Контроллер HVAC в офисе - терморегулятор + кнопки включения/выключения
• Автоматизация производства - управление станком через розетки и кнопочные посты
• Напольная установка в цеху - удобный доступ к коммуникациям из-под пола

Практические советы

• Перед монтажом проверьте диаметр и глубину коробки - даже 1–2 мм расхождения могут помешать защелкиванию
• При вертикальной установке учтите, что расстояние между винтами составляет 60 мм - используйте подходящие крепежи
• Для маркировки используйте самоклеющиеся этикетки - они не повредят глянцевое покрытие
• Не используйте растворители или абразивы для очистки - достаточно мягкой ткани и воды
• Если планируете заменить модули позже - выбирайте коробки с запасом глубины: 50 мм вместо минимальных 40 мм
