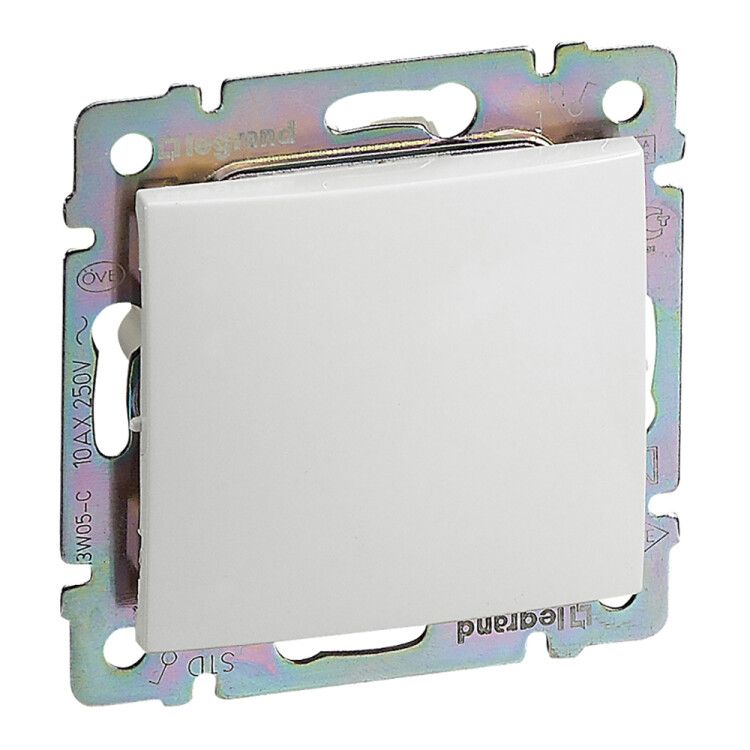

Выключатель 1-клавишный 10А безвинтовое крепление белый VALENA - 774401 Legrand

Выключатель Legrand Valena 774401 - это одноклавишный механизм для скрытой установки, рассчитанный на работу в бытовых и коммерческих сетях до 250 В и 10 А. Подходит для управления освещением в помещениях с нормальной влажностью, совместим с рамками серии Valena и монтируется в стандартные монтажные коробки.

Назначение и область применения

Выключатель Legrand Valena 774401 предназначен для включения и отключения светильников, розеточных групп и других нагрузок до 10 А. Используется в жилых домах, офисах, школах и других объектах с внутренней проводкой. Механизм работает в сетях переменного тока частотой 50 Гц. Подходит для помещений с умеренной влажностью и температурным режимом, соответствующим климатическому исполнению УХЛ4.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Частота: 50 Гц
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли
• Максимальное сечение кабеля: 2,5 мм2
• Габариты: 71×71×37 мм
• Материал корпуса: пластик, без галогенов
• Цвет: белый, глянцевая отделка
• Тип подключения: безвинтовые зажимы
• Количество полюсов: 1
• Климатическое исполнение: УХЛ4 - для работы при температуре от −25 C до +40 C и относительной влажности до 80%
• Соответствие стандартам: IEC 60669-1, ТР ТС 004/2011

Совместимость и монтаж

Механизм Legrand Valena 774401 предназначен для установки в монтажную коробку с типоразмером, совместимым со серией Valena. Крепление осуществляется за счет распорных элементов и двух шурупов. На механизме предусмотрена монтажная плата - она обеспечивает фиксацию внутри коробки и упрощает сборку. Для внешней отделки требуется рамка серии Valena - сам механизм без неё не имеет декоративного завершения. Подключение проводов выполняется через безвинтовые зажимы: можно одновременно вставить два провода разного сечения (до 2,5 мм2 каждый) - один входной, один выходной.

Безопасность и стандарты

Выключатель Legrand Valena 774401 соответствует международному стандарту IEC 60669-1 и требованиям технического регламента ТР ТС 004/2011, что гарантирует безопасность при эксплуатации в сети 250 В. Отсутствие галогенов в материале снижает риск образования токсичных веществ при перегреве. Степень защиты IP20 исключает доступ к токоведущим частям, но не защищает от попадания влаги - поэтому устройство нельзя применять во влажных помещениях (ванная, баня, бассейн) или на улице.

Преимущества

• Безвинтовые зажимы ускоряют монтаж и обеспечивают надёжный контакт без риска перетянуть или недотянуть провод
• Поддержка подключения двух проводов в одном зажиме - удобно при последовательном соединении цепей
• Глянцевая поверхность легко моется, не царапается при бережной очистке
• Совместимость с широким спектром рамок Valena - позволяет менять дизайн без замены механизма
• Изготовлен из экологически безопасного пластика без галогенов

Ограничения применения

• Не предназначен для установки в условиях повышенной влажности - степень защиты IP20 не допускает контакта с водой
• Запрещено использование в местах с возможным механическим воздействием (например, в производственных цехах без защитных кожухов)
• Максимальное сечение кабеля - 2,5 мм2; более толстые провода не войдут в зажим
• Требует обязательной установки в монтажную коробку - не является самостоятельным изделием
• Не подходит для управления мощными нагрузками свыше 2,5 кВт (при 250 В)

Примеры использования

• Управление точечным освещением в спальне или гостиной
• Переключение света в коридоре или на лестнице
• Контроль розеточной группы в рабочем кабинете
• Встраивание в систему “умный дом” с использованием внешних реле (через рамку Valena)

Практические советы

• Перед монтажом проверьте глубину монтажной коробки - механизм требует минимум 40 мм свободного пространства
• Не используйте агрессивные чистящие средства для протирки клавиши - достаточно мягкой ткани с водой или слабым мыльным раствором
• При подключении двойного провода убедитесь, что оба имеют изоляцию до 2,5 мм2 - иначе контакт будет ненадёжным
• Выбирайте рамку Valena того же цвета и типа - глянцевая поверхность механизма должна сочетаться с лицевой частью
• Этот механизм не подходит для замены старых выключателей с винтовыми зажимами без замены всей системы - он требует именно рамочной системы Valena
