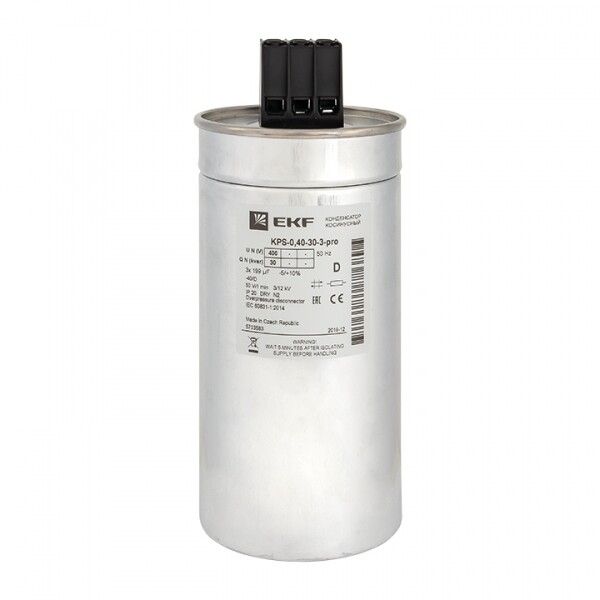

Конденсатор косинусный КПС-0,4-30-3 EKF PRO | kps-0,4-30-3-pro

Конденсатор косинусный КПС-0,4-30-3 PRO EKF - это устройство для повышения коэффициента мощности в трёхфазных сетях 400 В, 50 Гц. Применяется в промышленных системах для снижения реактивной мощности, улучшения эффективности энергоснабжения и продления срока службы оборудования. Модель из серии PROxima от EKF рассчитана на длительную работу в условиях повышенных нагрузок.

Назначение и область применения

Конденсатор косинусный КПС-0,4-30-3 PRO EKF используется для компенсации реактивной мощности в электросетях с частотой 50 Гц. Подходит как для групповой, так и для индивидуальной компенсации на объектах с индуктивными нагрузками - например, на станках, насосах, компрессорах, конвейерах и в системах освещения с люминесцентными или светодиодными светильниками с дросселями.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях с линейным напряжением до 400 В
• Мощность установки: 30 кВАр - способна компенсировать реактивную мощность до 30 киловар
• Ёмкость: 30 мкФ - соответствует заявленной мощности при напряжении 400 В
• Номинальный ток: 43,3 А - максимальный рабочий ток через конденсатор
• Диаметр корпуса: 110 мм - габариты для монтажа в шкафах и блоках
• Исполнение: цилиндрическое - прочный металлический корпус, защищённый от внешних воздействий
• Гарантийный срок: 36 месяцев - подтверждает долговечность и качество сборки

Совместимость и монтаж

Конденсатор КПС-0,4-30-3 PRO EKF совместим со всеми типами автоматических компенсационных устройств (АКУ) и контакторами, работающими в сетях 400 В. Устанавливается в силовые шкафы с соблюдением требований к вентиляции. Для подключения используются болтовые зажимы M8. Диаметр посадочного места - 110 мм, что соответствует стандартным креплениям в шкафах серии PROxima. Не допускается монтаж в замкнутых герметичных корпусах без принудительного охлаждения.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 52793-2007 и IEC 60831. Конструкция обеспечивает безопасную работу при перегрузках и импульсных скачках напряжения. Автоматически разряжается до безопасного уровня менее чем за 3 минуты после отключения питания.

Преимущества

• Высокая плотность ёмкости - компактный размер при большой мощности компенсации
• Стабильная работа при колебаниях напряжения +-10%
• Защита от перегрева благодаря внутреннему термостату
• Металлический корпус - механическая прочность и экранирование от ЭМИ
• Срок службы более 10 лет при правильной эксплуатации

Ограничения применения

• Не предназначена для работы в сетях с частотой выше 50 Гц
• Запрещено применение в средах с взрывоопасными газами или паром
• Не рекомендуется использовать при температуре ниже –25 C и выше +55 C
• Не подходит для компенсации в однофазных сетях 230 В - требуется другая модель
• Не следует устанавливать рядом с источниками сильных магнитных полей

Примеры использования

• На заводе: компенсация реактивной мощности на участке с 10 асинхронными двигателями
• В пищевой промышленности: стабилизация напряжения на линии конвейеров и холодильных установок
• В ЖКХ: улучшение cos φ в распределительном пункте многоквартирного дома
• На складе: снижение потребления реактивной мощности от системы освещения с электромагнитными балластами

Практические советы

• Перед установкой проверьте текущий коэффициент мощности - если он выше 0,92, компенсация не нужна
• Учитывайте посадочный диаметр 110 мм при проектировании шкафа - оставьте минимум 50 мм свободного пространства вокруг для теплоотвода
• Подключайте конденсатор КПС-0,4-30-3 PRO EKF через контактор с предохранителем - это защитит от аварийных режимов
• Регулярно проводите контроль температуры корпуса - нагрев выше 60 C указывает на возможную перегрузку или старение
• При использовании в составе АКУ выбирайте контроллер с функцией плавного включения - это увеличивает срок службы конденсатора
