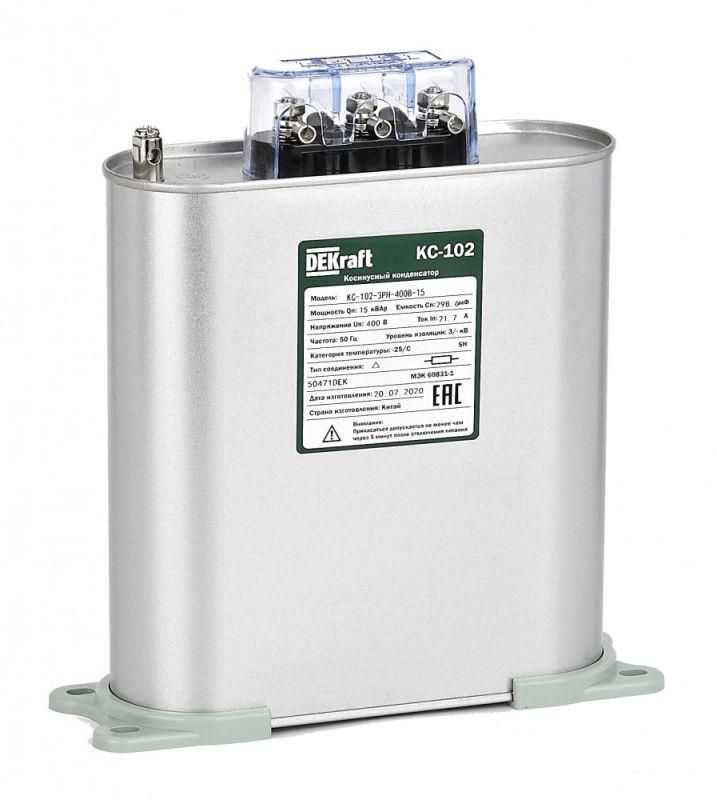

Конденсатор косинусный КС-102 3ф 480В 15квар DEKraft 50479DEK APC

Конденсатор косинусный трехфазный 480В 15кВАр серии КС-102 от DEKraft используется для повышения коэффициента мощности в трёхфазных сетях переменного тока, снижая потери энергии и улучшая эффективность работы оборудования. Этот рабочий конденсатор применяется там, где требуется компенсация реактивной нагрузки - например, на станках, насосах или конвейерах с асинхронными двигателями.

Назначение и область применения

Конденсатор косинусный трехфазный 480В 15кВАр серии КС-102 предназначен для коррекции коэффициента мощности (cos φ) в трёхфазных электросетях частотой 50–60 Гц. Он компенсирует реактивную мощность, вызванную индуктивными нагрузками - главным образом, электродвигателями. Это позволяет снизить ток в сети, уменьшить нагрев проводов и избежать штрафов за низкий cos φ от энергоснабжающих организаций.

Подходит для установки в распределительных щитах промышленных объектов, цехах, на насосных станциях, в системах вентиляции и других местах с постоянной нагрузкой от асинхронных двигателей.

Технические характеристики

• Номинальное напряжение: 480 В - рассчитан на работу в сетях до 480 В переменного тока;
• Мощность: 15 кВАр - обеспечивает компенсацию реактивной мощности на уровне 15 киловар;
• Ёмкость: 207,23 мкФ - фиксированное значение, соответствует заявленной мощности при заданном напряжении;
• Тип: самовосстанавливающийся - при пробое одного элемента конденсатор продолжает работать, так как повреждённый участок автоматически изолируется;
• Исполнение: рабочий конденсатор для электродвигателя - предназначен для длительной работы под нагрузкой, не для кратковременных импульсов;
• Частота: 50 / 60 Гц - совместим со стандартными сетями России и стран с аналогичными нормами.

Совместимость и монтаж

Конденсатор косинусный трехфазный 480В 15кВАр серии КС-102 подключается в звезду или треугольник в зависимости от схемы питания двигателя. Для правильного подключения необходимо соблюдать соответствие между напряжением сети и способом соединения обмоток двигателя.

Установка выполняется в закрытом распределительном щите с достаточным воздушным охлаждением. Монтаж требует отключения питания и разрядки конденсатора перед обслуживанием. Подключение осуществляется через контакторы или автоматические коммутирующие устройства - нельзя подключать напрямую к сети без защиты.

Проверьте посадочные размеры и тип клемм - они должны соответствовать вашей аппаратуре. Конденсатор имеет жесткие выводы, не предназначенные для гибких кабельных соединений.

Безопасность и стандарты

Произведён согласно требованиям к промышленным конденсаторам для силовых цепей. Самовосстанавливающаяся технология снижает риск возгорания при внутренних отказах. Однако устройство не имеет встроенной защиты от перегрузки - обязательна внешняя защита по току и температуре.

Преимущества

• Самовосстанавливаемость увеличивает срок службы и надёжность - даже после локального пробоя конденсатор остаётся функциональным;
• Стабильно высокая эффективность компенсации при работе в условиях колебаний напряжения +-10%;
• Низкие потери в диэлектрике - минимальный нагрев при длительной эксплуатации;
• Простая замена - не требует специальных инструментов, можно менять без демонтажа всей системы.

Ограничения применения

• Не предназначен для работы при напряжении выше 480 В - превышение может привести к выходу из строя;
• Не использовать в сетях с гармоническими искажениями более 5% - повышенные гармоники вызывают перегрев и преждевременный выход из строя;
• Запрещено применять в помещениях с высокой влажностью без дополнительной герметизации - корпус не имеет IP-защиты;
• Не рекомендован для частых включений/выключений - оптимально работает при постоянной нагрузке;
• Не подходит для однофазных сетей - только для трёхфазных систем.

Примеры использования

• Компенсация реактивной мощности на промышленном станке с асинхронным двигателем 15 кВт;
• Установка в щите управления конвейерной линией с несколькими двигателями;
• Обновление старой системы компенсации в цехе, где ранее использовались контактные регуляторы;
• Снижение потребления электроэнергии в насосной станции с постоянной нагрузкой.

Практические советы

• Перед установкой проверьте текущий коэффициент мощности - если он уже выше 0,95, установка этого конденсатора может привести к переcompensations (перекомпенсации) и росту напряжения;
• Выбирайте место монтажа с хорошей вентиляцией - перегрев сокращает срок службы;
• При групповой установке нескольких конденсаторов используйте одинаковые модели - различия в емкости могут вызвать дисбаланс фаз;
• При замене убедитесь, что новый конденсатор косинусный трехфазный 480В 15кВАр серии КС-102 имеет те же параметры подключения и клеммы, что и предыдущий;
• Регулярно осматривайте корпус на предмет вздутия, следов утечки или перегрева - при появлении таких признаков немедленно отключите и замените устройство.
