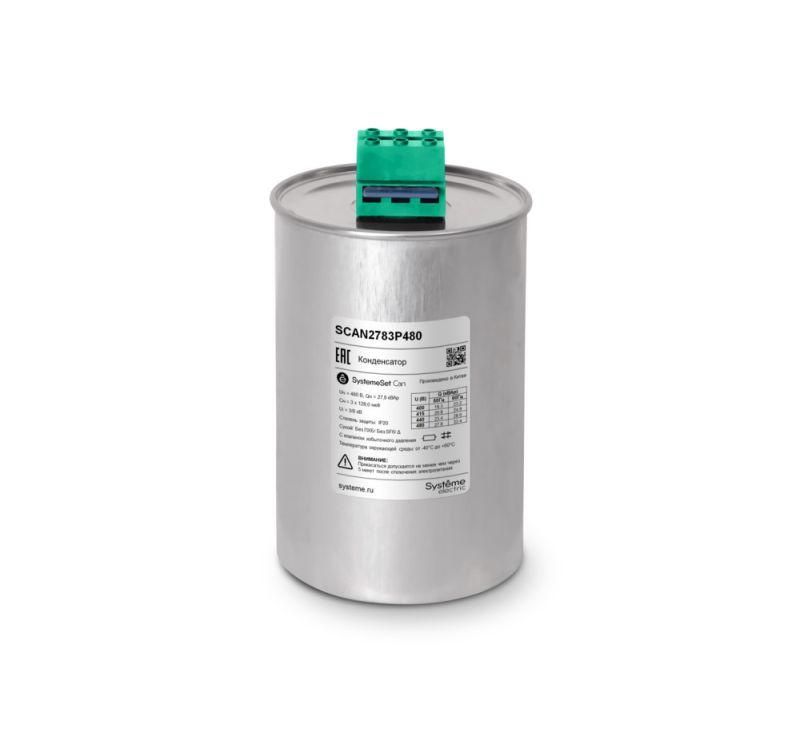

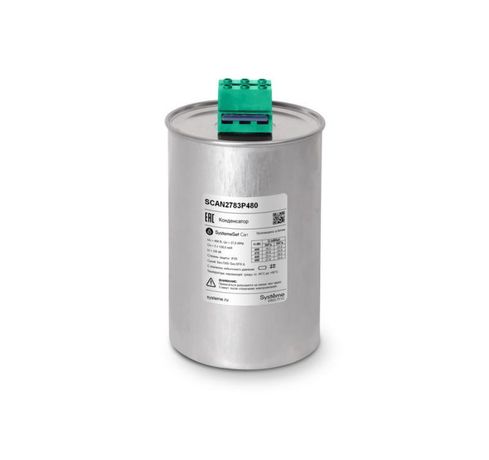

Конденсатор НН 27,8 кВАр, 480 В | SCAN2783P480 Systeme Electric APC

Конденсатор низковольтный 27,8 кВАр, 480 В от Systeme Electric - трёхфазный силовой конденсатор серии SystemeSet типа Can, предназначенный для повышения коэффициента мощности в сетях до 500 В. Артикул scan2783p480 обеспечивает надёжную компенсацию реактивной мощности на промышленных объектах.

Назначение и область применения

Конденсатор низковольтный 27,8 кВАр, 480 В применяется для компенсации реактивной мощности в трёхфазных электросетях переменного тока. Устанавливается в щитах автоматической компенсации (УКРМ), распределительных пунктах и на входе оборудования с высокими импульсными нагрузками. Подходит для станков, насосов, компрессоров, конвейеров и других устройств с индуктивной нагрузкой. Эффективен там, где требуется снижение потерь энергии и улучшение качества электроэнергии.

Технические характеристики

• Номинальная мощность: 27,8 кВАр
• Номинальное напряжение: 480 В
• Электроёмкость: 128 мкФ
• Диаметр корпуса: 136 мм
• Температурный режим работы: от -40 C до +60 C
• Длительно допустимый ток: 2×Iн (удвоенная номинальная величина)
• Пиковый пусковой ток: до 400×Iн
• Степень защиты: IP20 (защита от доступа пальцев, но не от воды и пыли)
• Гарантийный срок: 24 месяца
• Тип конструкции: трёхфазный, собран из трёх однополярных элементов
• Диэлектрик: металлизированная полипропиленовая плёнка с эффектом самовосстановления
• Корпус: экструдированный алюминий
• Пропитка: биоразлагаемая сухая смола, без ПХБ и SF₆
• Встроенные элементы: предохранитель с мембраной сброса давления, разрядный резистор, клеммный блок

Совместимость и монтаж

Конденсатор низковольтный 27,8 кВАр, 480 В совместим со всеми стандартными шинопроводами и контактными группами для компенсационных установок. Монтаж выполняется на DIN-рейку или жестко фиксируется через крепёжные отверстия в основании. Диаметр 136 мм требует свободного места вокруг устройства - минимум 20–30 мм с каждой стороны для теплоотвода. Клеммы рассчитаны на медные провода сечением до 25 мм2. Перед подключением обязательно проверьте соответствие напряжения сети 480 В +-10%. Разрядный резистор внутри гарантирует безопасное спадание напряжения после отключения - время разряда менее 3 минут.

Безопасность и стандарты

Конструкция соответствует требованиям IEC 60831-1 и IEC 60831-2. Предохранитель с мембраной защищает от перегрузок и внутренних замыканий - при аварии происходит герметичный сброс давления без выброса горящего материала. Биоразлагаемая пропитка исключает риск загрязнения окружающей среды при выходе из строя. Отсутствие SF₆ делает изделие экологически безопасным. IP20 позволяет использовать только в закрытых помещениях, защищённых от попадания жидкости и крупной пыли.

Преимущества

• Самовосстанавливающаяся плёнка продлевает срок службы - при пробое участок диэлектрика изолируется, а остальная часть остаётся работоспособной
• Высокая перегрузочная способность (до 400 In) позволяет выдерживать частые пуски двигателей
• Алюминиевый корпус эффективно отводит тепло, что увеличивает долговечность
• Интегрированный разрядный резистор исключает необходимость внешнего подключения
• Отсутствие опасных веществ (ПХБ, SF₆) упрощает утилизацию и снижает нормативные риски

Ограничения применения

• Не открытых площадках, влажных или запылённых зонах - IP20 недостаточно для таких условий
• Запрещено применять при напряжении выше 528 В - возможна потеря герметичности и отказ
• Не рекомендован для циклических коммутаций чаще чем 10 раз/час - повышенный износ контактов и элементов
• Требуется принудительное охлаждение при постоянном нагреве свыше 50 C в помещении
• Не работает в системах с гармоническими искажениями более 5% - нужна предварительная фильтрация

Примеры использования

• Щит управления технологическим оборудованием на пищевом заводе
• Автоматическая система компенсации на линии металлургического пресса
• Подключение параллельно частотному преобразователю для снижения потребления реактивной мощности
• Обновление старой системы УКРМ вместо устаревших масляных конденсаторов

Практические советы

• Перед установкой проверьте фактическое напряжение сети - даже небольшое превышение 480 В снизит срок службы
• При использовании нескольких конденсаторов scan2783p480 - располагайте их с интервалом не менее 100 мм для равномерного теплоотведения
• Не забывайте про обязательную проверку состояния разрядного резистора перед обслуживанием - он может быть повреждён при многократных перегрузках
• Для систем с высокой долей гармоник используйте последовательно дроссели - иначе возникнет резонанс и перегрев
• При замене убедитесь, что новый конденсатор низковольтный 27,8 кВАр, 480 В имеет тот же тип клемм и шаг монтажа - отличаются модели от других серий
