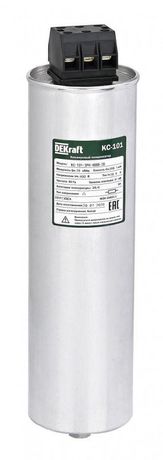

Конденсатор косинусный КС-101 3ф 480В 25квар DEKraft 50429DEK APC

Конденсатор косинусный трехфазный 480В 25кВАр серии КС-101 от DEKraft - устройство для повышения коэффициента мощности в трёхфазных сетях переменного тока. Применяется в системах с электродвигателями, где важно минимизировать реактивную нагрузку. Артикул 50429dek соответствует модели из серии КС-101.

Назначение и область применения

Конденсатор косинусный трехфазный 480В 25кВАр серии КС-101 используется для компенсации реактивной мощности в трёхфазных электросетях частотой 50–60 Гц. Его задача - повысить коэффициент мощности (cos φ) до близкого к единице значения, снижая потери энергии и перегрузку на трансформаторах и кабелях. Подходит для установки в цепях с электродвигателями, насосными станциями, компрессорами, конвейерами и другим оборудованием с индуктивной нагрузкой.

Технические характеристики

• Номинальное напряжение: 480 В - рассчитан на работу в сетях с линейным напряжением до 480 В переменного тока;
• Мощность: 25 кВАр - обеспечивает компенсацию реактивной мощности на уровне 25 киловар;
• Номинальный ток: 90 А - максимальный рабочий ток через конденсатор при номинальном напряжении;
• Емкость: 345,39 мкФ - точное значение ёмкости, необходимое для расчёта компенсационной системы;
• Тип исполнения: рабочий конденсатор для электродвигателя - предназначен для постоянной работы в составе силовой цепи, не для кратковременного включения;
• Количество ступеней регулирования: 1 - одноступенчатый элемент, не имеет внутренней коммутации; управление осуществляется внешним контроллером;
• Диаметр корпуса: 116 мм - габарит для монтажа и крепления;
• Гарантийный срок: 36 месяцев - производитель гарантирует работоспособность при соблюдении условий эксплуатации.

Совместимость и монтаж

Конденсатор косинусный трехфазный 480В 25кВАр серии КС-101 устанавливается в шкафах управления или на специальных опорах внутри распределительных устройств. Для подключения используются медные или алюминиевые шины сечением не менее 25 мм2. Учитываются посадочные размеры: диаметр корпуса 116 мм требует свободного места вокруг для теплоотвода. Монтаж допускается только после полного отключения питания и разрядки устройства. Конденсатор не содержит встроенных предохранителей - необходимо предусмотреть внешнюю защиту по току и температуре.

Безопасность и стандарты

Произведён согласно требованиям к конденсаторам для компенсации реактивной мощности. Самовосстанавливающийся тип конструкции позволяет выдерживать локальные пробои без выхода из строя всей единицы. Соответствует международным нормам IEC 60831-1 и IEC 60831-2 для конденсаторов переменного тока. Не содержит масла - безопасен при аварийных ситуациях.

Преимущества

• Самовосстановление диэлектрика - при локальном пробое участок изоляции восстанавливается автоматически, продлевая срок службы;
• Высокая надёжность за счёт герметичной конструкции - устойчив к влаге и запылению в условиях производства;
• Стабильная емкость при длительной работе - минимальное изменение параметров даже при колебаниях температуры окружающей среды;
• Подходит для замены аналогов других брендов при совпадении параметров напряжения и мощности.

Ограничения применения

• Не предназначен для работы при напряжении выше 480 В - превышение вызывает перегрев и отказ;
• Не работает в сетях постоянного тока - только переменный ток 50/60 Гц;
• Не рекомендован для установки в помещениях с температурой выше +55 C без принудительного охлаждения;
• Не имеет встроенного термостата или защиты от перегрузки - требуется внешняя система контроля;
• Запрещено использовать в качестве пускового конденсатора - предназначена только для постоянной компенсации.

Примеры использования

• Шкаф управления крупным асинхронным двигателем на заводе - снижение потребляемой реактивной мощности;
• Цеховая линия с несколькими насосами и вентиляторами - равномерное распределение нагрузки по фазам;
• Энергоёмкий технологический комплекс с высоким уровнем гармоник - в сочетании с дросселями для подавления помех;
• Объекты с жёсткими требованиями к cos φ от энергосбытовых компаний - чтобы избежать штрафов за низкий коэффициент мощности.

Практические советы

• Перед установкой проверьте фактическое напряжение сети - оно должно находиться в пределах 450–480 В;
• Убедитесь, что место монтажа хорошо проветривается - перегрев сокращает срок службы;
• При использовании нескольких конденсаторов косинусных трехфазных 480В 25кВАр серии КС-101 - применяйте одинаковые модели одной партии для равномерной нагрузки;
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление увеличивает переходное сопротивление;
• При замене старого конденсатора - сверьте не только мощность, но и емкость (345,39 мкФ); неверная ёмкость может вызвать пере- или недокомпенсацию.
