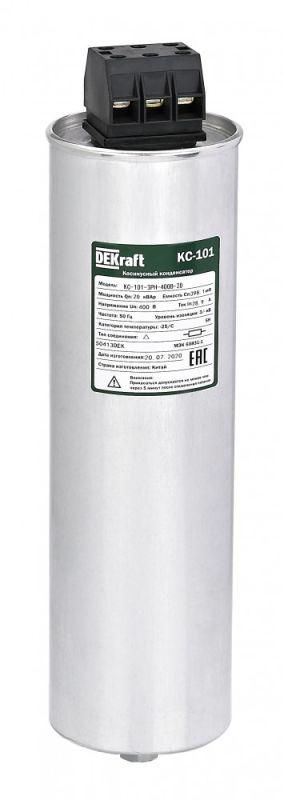

Конденсатор косинусный КС-101 3ф 400В 25квар DEKraft 50414DEK APC

Конденсатор косинусный трехфазный 400В 25кВАр серии КС-101 от DEKraft - устройство для повышения коэффициента мощности в трёхфазных сетях 400 В, снижающее потери энергии и нагрузку на трансформаторы. Артикул 50414dek соответствует модели с рабочей мощностью 25 кВАр и емкостью 497,36 мкФ.

Назначение и область применения

Конденсатор косинусный трехфазный 400В 25кВАр серии КС-101 используется для компенсации реактивной мощности в промышленных электросетях 50–60 Гц. Он применяется там, где есть мощные индуктивные нагрузки - например, у электродвигателей, насосов, компрессоров, конвейеров. Улучшая cos φ до близкого к единице значения, он снижает ток в проводах, уменьшает перегрузки трансформаторов и избежание штрафов за низкий коэффициент мощности от энергоснабжающих организаций.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях с линейным напряжением 400 В
• Номинальная мощность: 25 кВАр - способна компенсировать именно такую величину реактивной мощности
• Номинальный ток: 90 А - максимальный рабочий ток через каждую фазу
• Емкость: 497,36 мкФ - точное значение, рассчитанное под заданную мощность и напряжение
• Диаметр корпуса: 116 мм - габариты для монтажа и установки в щитах
• Тип исполнения: рабочий конденсатор для электродвигателя - предназначен для постоянной работы под нагрузкой
• Количество ступеней: 1 - одноступенчатый, не имеет внутреннего переключения, требует внешней автоматики
• Гарантийный срок: 36 месяцев - заводская гарантия на работоспособность при соблюдении условий эксплуатации

Совместимость и монтаж

Конденсатор косинусный трехфазный 400В 25кВАр серии КС-101 совместим с любыми системами управления компенсацией, которые поддерживают подключение одноступенчатых конденсаторов. Монтаж выполняется в силовые щиты с защитой IP54 и выше. Подключается через контакторы или тиристорные коммутаторы. Для безопасной работы требуется предварительное разрядное сопротивление (обычно встроено в устройства управления). Диаметр 116 мм позволяет установить его в стандартные крепления, но проверьте зазор между соседними элементами - минимальный шаг рекомендуется не менее 150 мм.

Безопасность и стандарты

Конденсатор изготовлен по технологии самовосстановления - при пробое участка диэлектрика происходит локальное испарение металлического покрытия, что восстанавливает работу без выхода из строя всего устройства. Соответствует требованиям IEC 60831-1 и GOST R 52737. Применяет экологически безопасные материалы без хлора и свинца. Конструкция герметична, исключает попадание влаги и пыли внутрь корпуса.

Преимущества

• Самовосстанавливающаяся технология - увеличивает надёжность и срок службы
• Высокая плотность энергии - компактный размер при большой мощности
• Стабильная работа при колебаниях напряжения +-10%
• Низкая потеря активной мощности - эффективность более 99%
• Устойчив к импульсным перенапряжениям благодаря внутреннему демпферному сопротивлению

Ограничения применения

• Не предназначена для частого включения/выключения - допускаются до 10 циклов в час; при большей частоте требуется использование тиристорных ключей
• Не работает при температуре ниже –25 C и выше +55 C - необходим контроль микроклимата в щите
• Запрещён монтаж рядом с источниками тепла (например, термореле, нагревательными элементами)
• Не подходит для сетей с высокими гармоническими искажениями (>5%) - требуются фильтры перед конденсатором
• Один модуль - нельзя использовать как часть многоступенчатой системы без внешних контроллеров

Примеры использования

• Компрессоры на заводе по производству пластмасс - снижение потребляемого тока на 15–20%
• Цех с несколькими асинхронными двигателями 15–30 кВт - устранение штрафов за cos φ < 0,9
• Энергоёмкие насосные станции - оптимизация работы трансформаторной подстанции
• Линии конвейеров с частотниками - компенсация реактивной составляющей после преобразователей

Практические советы

• Перед установкой проверьте фактический cos φ сети - если он уже выше 0,95, компенсация не нужна
• Обязательно используйте автоматический регулятор мощности (АРК) - этот конденсатор не управляет собой самостоятельно
• При замене старого конденсатора - сравните емкость и ток, а не только мощность
• Проверяйте соединения каждый год - плохой контакт вызывает перегрев и выход из строя
• При использовании в условиях запылённости - выбирайте щиты с классом защиты IP54 и выше
• Не закрывайте корпус материалами, препятствующими теплоотводу - даже при низком нагреве нужна вентиляция
