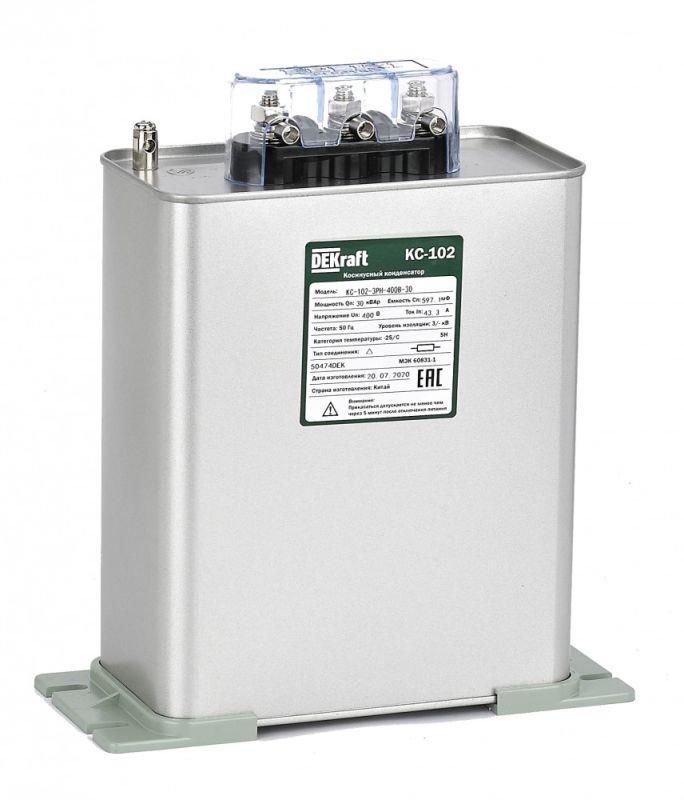

Конденсатор косинусный КС-102 3ф 400В 30квар DEKraft 50474DEK APC

Конденсатор косинусный трехфазный 400В 30кВАр серии КС-102 от DEKraft (артикул 50474dek) - это рабочий конденсатор для повышения коэффициента мощности в трёхфазных сетях 400 В, предназначенный для установки рядом с электродвигателями и другим реактивным оборудованием.

Назначение и область применения

Конденсатор косинусный трехфазный 400В 30кВАр серии КС-102 используется для компенсации реактивной мощности в трёхфазных электросетях частотой 50–60 Гц. Его задача - повысить коэффициент мощности (cos φ) до близкого к единице значения, что снижает потери в проводах, уменьшает нагрузку на трансформаторы и позволяет избежать штрафов за низкий cos φ от энергоснабжающих организаций.

Подходит для установки в распределительных щитах, на станках, конвейерах, насосных станциях, компрессорах и других объектах с индуктивными нагрузками. Применяется как в промышленных, так и в коммерческих системах питания.

Технические характеристики

• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазной сети с линейным напряжением 400 В (фазное - около 230 В).
• Номинальная мощность: 30 кВАр - способен компенсировать реактивную мощность до 30 киловар.
• Ёмкость: 596,83 мкФ - фиксированная емкость, соответствует заявленной мощности при 400 В и 50 Гц.
• Тип: Самовосстанавливающийся - при пробое одной секции конденсатора она автоматически отключается, остальные работают дальше; устройство не выходит из строя полностью.
• Исполнение: Рабочий конденсатор для электродвигателя - предназначен для постоянной работы в составе системы компенсации, не для кратковременных импульсов.

Совместимость и монтаж

Конденсатор косинусный трехфазный 400В 30кВАр серии КС-102 подключается в звезду или треугольник в зависимости от схемы сети. Для правильного подключения необходимо соблюдать соответствие между напряжением сети и схемой соединения обмоток конденсатора.

Установка выполняется в закрытом щите с принудительной вентиляцией. Место монтажа должно быть сухим, без вибраций и перегрева. Подключение осуществляется через контакторы и предохранители - прямое подключение к сети запрещено.

Проверьте посадочные габариты перед установкой - типовой корпус имеет крепление на DIN-рейку или болтовые выводы, совместимые с большинством стандартных щитов.

Безопасность и стандарты

Конденсатор соответствует требованиям к безопасности для оборудования, работающего в сетях переменного тока. Произведён по технологии, обеспечивающей безопасное самовосстановление после внутренних отказов. Сертификаты соответствия - согласно ГОСТ Р 52735 и IEC 60831-1.

Преимущества

• Самовосстанавливаемость - увеличивает срок службы и надёжность, исключает внезапные отказы.
• Стабильная мощность - 30 кВАр обеспечивает точную компенсацию без необходимости переключений.
• Высокая плотность энергии - малые габариты при высокой ёмкости позволяют экономить место в щитах.
• Совместимость с сетями 50/60 Гц - работает в любых регионах без доработок.

Ограничения применения

• Не применяется в цепях с гармоническими искажениями выше 5% - требует установки дросселей для защиты.
• Запрещена работа при температуре выше +55 C - необходим контроль температуры окружающей среды.
• Не предназначен для частого включения/выключения более 10 раз в час - риск перегрузки и выхода из строя.
• Не заменяет активные компенсаторы (STATCOM) - эффективен только при статичных нагрузках, не реагирует на быстрые изменения.

Примеры использования

• Компрессоры на заводе - компенсируют реактивную мощность двигателя 22 кВт, снижают потребление тока на 15–20%.
• Цех с несколькими насосами - три таких конденсатора (по 30 кВАр) дают суммарную компенсацию 90 кВАр.
• Автомобильный сервис - улучшают качество электроэнергии в щите, где установлены сварочные аппараты и воздушные компрессоры.

Практические советы

• Перед установкой проверьте текущий cos φ - если он ниже 0,8, то 30 кВАр будет достаточным для одного крупного двигателя.
• Обязательно используйте автоматические выключатели и предохранители на каждую фазу - даже при самовосстановлении возможна перегрузка.
• При групповом применении нескольких конденсаторов серии КС-102 - убедитесь, что они одинакового класса и возраста, чтобы избежать дисбаланса.
• Проверяйте термостаты и вентиляцию в щите - перегрев сокращает срок службы вдвое.
• Этот конденсатор от DEKraft - не требует обслуживания, но рекомендуется осмотр раз в год на предмет нагрева, вздутия корпуса или следов утечки.
