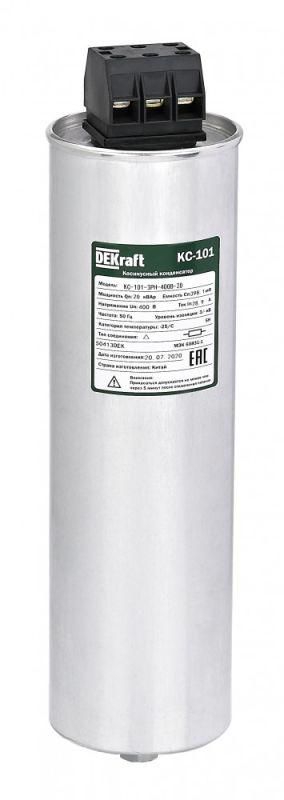

Конденсатор косинусный КС-101 3ф 400В 20квар DEKraft 50413DEK APC

Конденсатор косинусный трехфазный 400В, 20кВАр серии КС-101 от DEKraft - устройство для повышения коэффициента мощности в трёхфазных сетях 400 В, снижающее потери энергии и нагрузку на трансформаторы. Артикул 50413dek соответствует модели из серии КС-101, рассчитанной на длительную работу в промышленных условиях.

Назначение и область применения

Конденсатор косинусный трехфазный 400В, 20кВАр серии КС-101 используется для компенсации реактивной мощности в системах с индуктивными нагрузками - например, у электродвигателей, насосов, компрессоров и конвейеров. Его задача - повысить cos φ до близкого к единице значения, что снижает ток в сети, уменьшает перегрев кабелей и позволяет избежать штрафов за низкий коэффициент мощности от энергоснабжающих организаций.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях с линейным напряжением 400 В +-10%
• Мощность: 20 кВАр - обеспечивает компенсацию реактивной мощности на уровне 20 киловар
• Номинальный ток: 90 А - максимальный рабочий ток через каждую фазу
• Емкость: 397,89 мкФ - точное значение емкости, определённое для заданной мощности и напряжения
• Тип исполнения: рабочий конденсатор для электродвигателя - предназначен для постоянной работы в цепях с высокими импульсными нагрузками
• Количество ступеней регулирования: 1 - устройство одноступенчатое, не имеет автоматического переключения между уровнями
• Диаметр корпуса: 86 мм - габариты для монтажа в щитах и на рейках
• Гарантийный срок: 36 месяцев - заводская гарантия на отказы по материалам и сборке

Совместимость и монтаж

Конденсатор косинусный трехфазный 400В, 20кВАр серии КС-101 подключается параллельно нагрузке в трёхфазной сети. Для установки требуется свободное место в распределительном щите с учётом диаметра 86 мм. Монтаж выполняется с помощью болтовых зажимов - контакты предназначены для проводов сечением до 25 мм2. Устройство не требует специального охлаждения, но должно располагаться в хорошо вентилируемой зоне. Подключение осуществляется только после полного отключения питания и разрядки конденсатора.

Безопасность и стандарты

Конденсатор серии КС-101 изготовлен по технологии самовосстановления - при пробое внутреннего элемента участок автономно отключается, сохраняя работоспособность остальной части устройства. Соответствует требованиям IEC 60831-1 и GOST R 52739-2007 для конденсаторов силовой компенсации. Не содержит масла, безопасен при случайном повреждении корпуса.

Преимущества

• Самовосстанавливающаяся технология увеличивает долговечность и надёжность - даже при локальных пробоях устройство продолжает работать
• Высокая плотность энергии - компактный размер при значительной мощности (20 кВАр)
• Стабильная работа при колебаниях напряжения и частоты (50–60 Гц)
• Не требует обслуживания - герметичная конструкция исключает необходимость доливки жидкости или замены элементов

Ограничения применения

• Не предназначен для работы при температуре выше +55 C - возможна потеря ёмкости и сокращение срока службы
• Не рекомендован для частого включения/выключения более 10 раз в час - риск перегрузки по току
• Не применяется в сетях с гармониками выше 5% - требуется предварительная фильтрация
• Не является частью автоматической системы компенсации - требует внешнего управления (например, реле мощности)

Примеры использования

• Электродвигатель 15 кВт на конвейере в пищевой промышленности
• Компрессорная установка с несколькими двигателями в цехе
• Щитовая группа для компенсации реактивной мощности в производственной линии
• Замена старых масляных конденсаторов на современные сухие аналоги в модернизируемых объектах

Практические советы

• Перед установкой проверьте фактическое напряжение сети - превышение 400 В может вызвать перегрев
• Убедитесь, что посадочные места в щите имеют диаметр не менее 86 мм - иначе невозможно закрепление
• Подбирайте автоматические выключатели и предохранители с номиналом не ниже 100 А - для защиты от кратковременных скачков
• При использовании нескольких таких конденсаторов - группируйте их по одинаковым нагрузкам, чтобы избежать дисбаланса фаз
• Обязательно используйте контактные площадки с антикоррозийным покрытием - особенно в агрессивных средах (влажность, химикаты)
