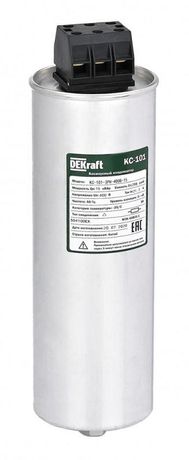

Конденсатор косинусный КС-101 3ф 400В 14квар DEKraft 50409DEK APC

Конденсатор косинусный трехфазный 400В 14кВАр серии КС-101 от DEKraft (артикул 50409dek) - это рабочий конденсатор для повышения коэффициента мощности в трёхфазных сетях 400 В. Он применяется для компенсации реактивной нагрузки на электродвигатели и другую индуктивную аппаратуру, снижая потери энергии и улучшая эффективность системы.

Назначение и область применения

Конденсатор косинусный трехфазный 400В 14кВАр серии КС-101 используется для коррекции коэффициента мощности (cos φ) в трёхфазных электросетях частотой 50–60 Гц. Его основная задача - компенсировать реактивную мощность, вызванную работой электродвигателей, трансформаторов, сварочных аппаратов и других индуктивных нагрузок. Установка этого конденсатора позволяет снизить токи в проводах, уменьшить перегрузки на трансформаторах и избежать штрафов за низкий cos φ от энергоснабжающих организаций.

Технические характеристики

• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных сетях с линейным напряжением до 400 В.
• Номинальная мощность: 14 кВАр - способен компенсировать именно такую величину реактивной мощности.
• Номинальный ток: 90 А - максимальный постоянный ток, который выдерживает конденсатор при работе.
• Емкость: 278,52 мкФ - физическая ёмкость, обеспечивающая заданную реактивную мощность при 400 В и 50 Гц.
• Тип исполнения: рабочий конденсатор для электродвигателя - предназначен для длительной работы в составе силовой цепи, не является пусковым.
• Количество ступеней регулирования: 1 - устройство имеет фиксированную мощность, без возможности переключения между уровнями.
• Диаметр корпуса: 86 мм - габариты для монтажа и размещения в распределительном щите.
• Гарантийный срок: 36 месяцев - производитель гарантирует надёжность в течение трёх лет при соблюдении условий эксплуатации.

Совместимость и монтаж

Конденсатор косинусный трехфазный 400В 14кВАр серии КС-101 совместим со всеми системами компенсации реактивной мощности, работающими на 400 В. Монтаж выполняется в соответствии с принципиальной схемой подключения звездой или треугольником - в зависимости от схемы сети и требований проекта. Подключение осуществляется через автоматические контакторы или тиристорные коммутирующие устройства. Для безопасной работы требуется обязательная установка предохранителей и разрядных резисторов. Диаметр корпуса 86 мм позволяет легко разместить его в типовых щитах, однако необходимо обеспечить свободное пространство вокруг для теплоотвода.

Безопасность и стандарты

Конденсатор соответствует требованиям к безопасности для оборудования, применяемого в промышленных электроустановках. Произведён по технологии самовосстанавливающегося типа - при пробое внутреннего элемента участок повреждения изолируется, и конденсатор продолжает работать с минимальной потерей емкости. Это исключает риск взрыва и увеличивает долговечность. Прямых указаний на соответствие конкретным ГОСТ или IEC в данных нет, но конструкция соответствует общепринятому промышленному стандарту для аналогичных изделий.

Преимущества

• Самовосстанавливаемый тип - высокая отказоустойчивость даже при кратковременных перенапряжениях.
• Высокая плотность энергии - компактный размер при значительной мощности 14 кВАр.
• Стабильная ёмкость - сохраняет параметры в широком диапазоне температур и нагрузок.
• Долгий срок службы - благодаря качественным материалам и герметизации корпуса.

Ограничения применения

• Не предназначена для пусковых режимов - нельзя использовать вместо пускового конденсатора.
• Не работает при напряжении выше 400 В - превышение может привести к выходу из строя.
• Требуется принудительное отключение перед обслуживанием - внутри остаётся заряд, даже после отключения питания.
• Подходит только для трёхфазных сетей - не может использоваться в однофазных системах.
• Фиксированная мощность - отсутствуют ступени регулирования, поэтому не подходит для переменных нагрузок без внешней автоматики.

Примеры использования

• Компенсация реактивной мощности на промышленных станках с асинхронными двигателями.
• Установка в распределительных щитах заводских линий с множеством насосов и вентиляторов.
• Интеграция в системы управления энергоэффективностью на пищевых и химических производствах.
• Замена старых масляных конденсаторов в модернизируемых объектах - благодаря более компактным размерам и повышенной надёжности.

Практические советы

• Перед заменой проверьте фактическое напряжение в сети - даже кратковременные скачки до 440 В могут повредить конденсатор.
• Обязательно используйте разрядные резисторы - они снимают остаточный заряд после отключения, делая обслуживание безопасным.
• Учитывайте посадочный диаметр 86 мм при проектировании места установки - недостаток места затруднит доступ и теплоотвод.
• При групповом использовании нескольких таких конденсаторов - распределяйте их равномерно по фазам, чтобы избежать дисбаланса.
• Проверяйте состояние конденсатора каждые 6–12 месяцев: нагрев, вздутие корпуса или запах - признаки неисправности.
