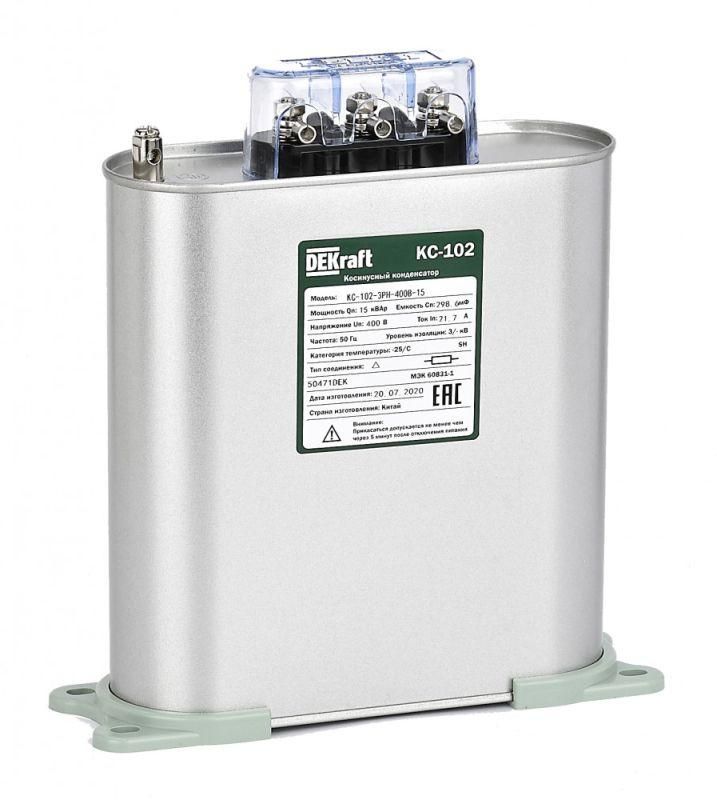

Конденсатор косинусный КС-102 3ф 400В 15квар DEKraft 50471DEK APC

Конденсатор косинусный трехфазный 400В 15кВАр серии КС-102 от DEKraft - устройство для повышения коэффициента мощности в трёхфазных сетях 400 В, снижающее потери энергии и нагрузку на трансформаторы. Применяется в системах с электродвигателями, где важна эффективная компенсация реактивной мощности.

Назначение и область применения

Конденсатор косинусный трехфазный 400В 15кВАр серии КС-102 используется для компенсации реактивной мощности в трёхфазных электросетях частотой 50–60 Гц. Его задача - повысить cos φ до близкого к единице значения, что уменьшает токи в проводах, снижает перегрузки трансформаторов и избавляет от штрафов за низкий коэффициент мощности. Подходит для установки в распределительных щитах промышленных объектов: цехах, насосных станциях, конвейерах, компрессорных установках.

Технические характеристики

• Номинальное напряжение: 400 В - рассчитан на работу в сетях с фазным напряжением 230 В (линейное 400 В).
• Номинальная мощность: 15 кВАр - способен выдавать 15 киловар реактивной мощности для компенсации.
• Емкость: 278,52 мкФ - точное значение, соответствующее заявленной мощности при 400 В и 50 Гц.
• Тип: самовосстанавливающийся - при пробое одной секции конденсатора она автоматически отключается, остальные работают дальше; предотвращает выход устройства из строя полностью.
• Исполнение: рабочий конденсатор для электродвигателя - предназначен для постоянной работы в составе системы компенсации, не для кратковременных импульсов.

Совместимость и монтаж

Конденсатор косинусный трехфазный 400В 15кВАр серии КС-102 подключается в звезду или треугольник в зависимости от схемы сети. Для правильного монтажа требуется:

• Подключение через контактор или тиристорный коммутатор - нельзя включать напрямую в сеть без защиты от скачков тока.
• Учет посадочных размеров - корпус имеет стандартную форму для крепления на DIN-рейку или плоскую поверхность, но требует свободного доступа для теплоотвода.
• Обязательное наличие предохранителей или тепловой защиты - даже при самовосстановлении возможны перегревы при длительном превышении нагрузки.

Безопасность и стандарты

Конденсатор серии КС-102 соответствует требованиям международных норм IEC 60831-1 и IEC 60831-2 для конденсаторов силовых. Обладает внутренним предохранителем, который отключает повреждённую секцию. Материалы корпуса - термостойкие, не поддерживают горение. Устройство не содержит масла - безопаснее в использовании и проще в утилизации.

Преимущества

• Самовосстанавливаемость - продлевает срок службы и снижает риск аварийного отказа.
• Высокая плотность емкости - 15 кВАр на компактном корпусе, экономит место в щите.
• Стабильная работа при колебаниях напряжения +-10% - надёжно функционирует в условиях нестабильной сети.
• Низкие потери в диэлектрике - меньше нагрев, выше КПД компенсации.

Ограничения применения

• Не применяется в сетях с высокими гармониками (>5%) - требует предварительной фильтрации, иначе перегрев и преждевременный выход из строя.
• Не предназначена для частых включений/выключений более 10 раз в час - может снизить долговечность.
• Запрещено использовать при температуре ниже –25 C и выше +55 C - работает только в указанном диапазоне окружающей среды.
• Не заменяет активную компенсацию - не решает проблемы перегрузки по току, если основная причина - недостаточная мощность генератора или трансформатора.

Примеры использования

• Цех с десятком асинхронных двигателей - установка нескольких таких конденсаторов позволяет снизить потребление реактивной мощности на 30–40%.
• Автомобильный сервис с компрессорами - компенсация снижает ток в кабеле от щита до оборудования, уменьшая нагрев и потери.
• Производственные линии с частотными преобразователями - при наличии гармоник требуется параллельная установка фильтров, но сам конденсатор остаётся ключевым элементом компенсации.

Практические советы

• Перед установкой проверьте текущий cos φ - если он уже выше 0,92, то такой конденсатор может вызвать переcompensation и увеличить напряжение.
• Выбирайте сечение кабеля исходя из тока: 15 кВАр при 400 В ≈ 21,7 А - используйте медный кабель минимум 4 мм2.
• При группировке нескольких конденсаторов КС-102 - соблюдайте баланс фаз, чтобы избежать перекоса напряжения.
• Регулярно осматривайте корпус на вздутия и следы перегрева - при появлении деформаций немедленно отключите устройство.
• Эта модель - часть серии KС-102 от DEKraft, совместима с другими изделиями этой серии - можно легко расширять систему компенсации.
