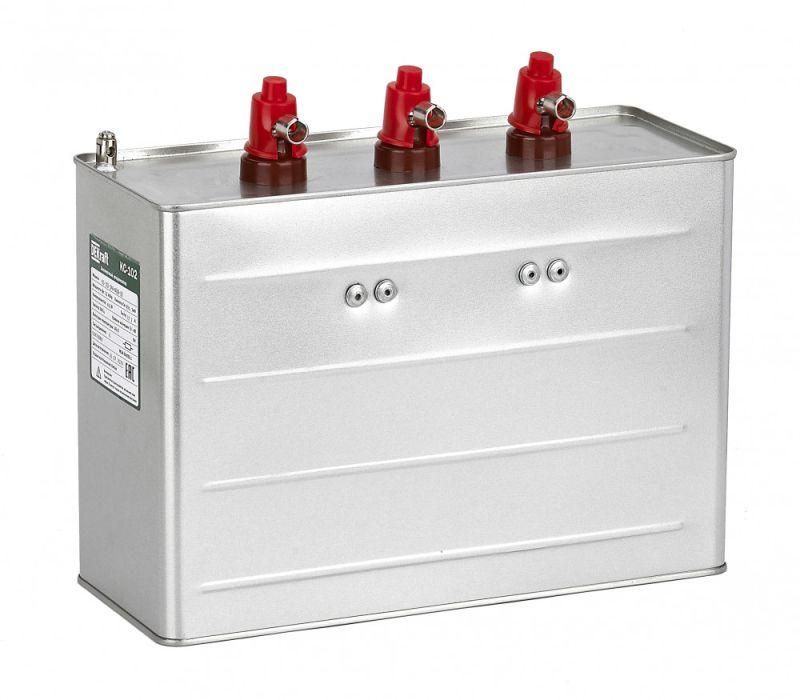

Конденсатор косинусный КС-102 3ф 400В 50квар DEKraft 50476DEK APC

Конденсатор косинусный трехфазный 400В 50кВАр серии КС-102 от DEKraft - устройство для повышения коэффициента мощности в трёхфазных сетях 400 В, снижающее потери энергии и нагрузку на трансформаторы. Применяется в промышленных системах с активными реактивными нагрузками.

Назначение и область применения

Конденсатор косинусный трехфазный 400В 50кВАр серии КС-102 используется для компенсации реактивной мощности в электросетях переменного тока частотой 50–60 Гц. Его задача - повысить cos φ до значений близких к единице, что уменьшает токи в проводах, снижает перегрузки трансформаторов и избавляет от штрафов за низкий коэффициент мощности со стороны энергоснабжающих организаций.

Подходит для установки в цепях с электродвигателями, сварочным оборудованием, насосами, компрессорами и другими индуктивными нагрузками. Особенно эффективен там, где нагрузка постоянна или меняется медленно.

Технические характеристики

• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных сетях с линейным напряжением 400 В (фазное - около 230 В).
• Номинальная мощность: 50 кВАр - способен компенсировать реактивную мощность до этого значения.
• Ёмкость: 994,72 мкФ - фиксированная ёмкость, соответствует заявленной мощности при 400 В и 50 Гц.
• Тип: Самовосстанавливающийся - при пробое одной секции конденсатора она автоматически отключается, остальные продолжают работать; увеличивает срок службы и надёжность.
• Исполнение: Рабочий конденсатор для электродвигателя - предназначен для длительной работы в составе силовой цепи, не для кратковременных импульсов.

Совместимость и монтаж

Конденсатор косинусный трехфазный 400В 50кВАр серии КС-102 подключается в звезду или треугольник в зависимости от схемы сети. Для правильного подключения необходимо соблюдать соответствие между напряжением сети и схемой соединения обмоток конденсатора.

Установка выполняется на DIN-рейку или жестко крепится к стенде с учётом вентиляции. Монтаж требует отключения питания, разрядки конденсатора и проверки фазировки. Подключение осуществляется через контакторы и предохранители - прямое подключение к сети запрещено.

Посадочные размеры и клеммы совместимы с типичными шкафами управления промышленного оборудования. Убедитесь, что доступ к клеммам остаётся свободным для обслуживания.

Безопасность и стандарты

Конденсатор серии КС-102 соответствует требованиям IEC 60831-1 и IEC 60831-2 - международным нормам для конденсаторов для силовых установок. Обладает внутренним предохранителем, который отключает повреждённую секцию, исключая риск взрыва или перегрева.

Не содержит масла - безопасен при аварийном выходе из строя. Работает в температурном диапазоне от –25C до +55C. Не рекомендуется использовать в условиях повышенной влажности без защиты корпуса.

Преимущества

• Самовосстанавливаемая технология продлевает срок службы и снижает потребность в замене.
• Высокая плотность ёмкости - компактный размер при большой мощности (50 кВАр).
• Стабильная работа при колебаниях напряжения +-10% от номинала.
• Низкие потери в диэлектрике - высокий КПД и минимальный нагрев.
• Совместим с большинством систем автоматической компенсации реактивной мощности.

Ограничения применения

• Не предназначена для работы при частотах выше 60 Гц - возможен перегрев и потеря ёмкости.
• Запрещено применять в сетях с гармоническими искажениями более 5% - требуется предварительная фильтрация.
• Не работает в качестве пускового элемента - только для постоянной компенсации.
• Не допускается установка в закрытых герметичных ящиках без принудительной вентиляции - перегрев сокращает срок службы.
• Не подходит для мобильных или вибрационных объектов без специального крепления.

Примеры использования

• Компрессоры на заводе по производству пластмасс - снижение тока с 120 А до 95 А после установки.
• Линия конвейера с 5 двигателями по 15 кВт - компенсация 50 кВАр позволяет отказаться от дорогостоящего upgrading трансформатора.
• Цех сварочных аппаратов - устранение проседаний напряжения при включении дуги.
• Автономные системы с дизельгенераторами - повышение эффективности генератора за счёт снижения реактивной составляющей нагрузки.

Практические советы

• Перед установкой измерьте текущий cos φ - если он ниже 0,8, компенсация будет экономически целесообразна.
• Выбирайте место монтажа с хорошим воздушным охлаждением - температура выше +45C сокращает жизнь конденсатора на 30–50%.
• Обязательно используйте предохранители на каждую фазу - даже маленькая перегрузка может вывести из строя всю банку.
• Проверяйте состояние конденсатора ежегодно: внешний осмотр на вздутия, нагрев, следы утечки.
• При замене - сохраняйте ту же мощность (50 кВАр) и тип исполнения. Замена на меньший по мощности экземпляр не решит проблему, на больший - вызовет перекомпенсацию.
• Эта модель - часть серии КС-102 от DEKraft. Все устройства этой серии имеют одинаковые клеммы и монтажные размеры - можно легко расширять систему компенсации.
