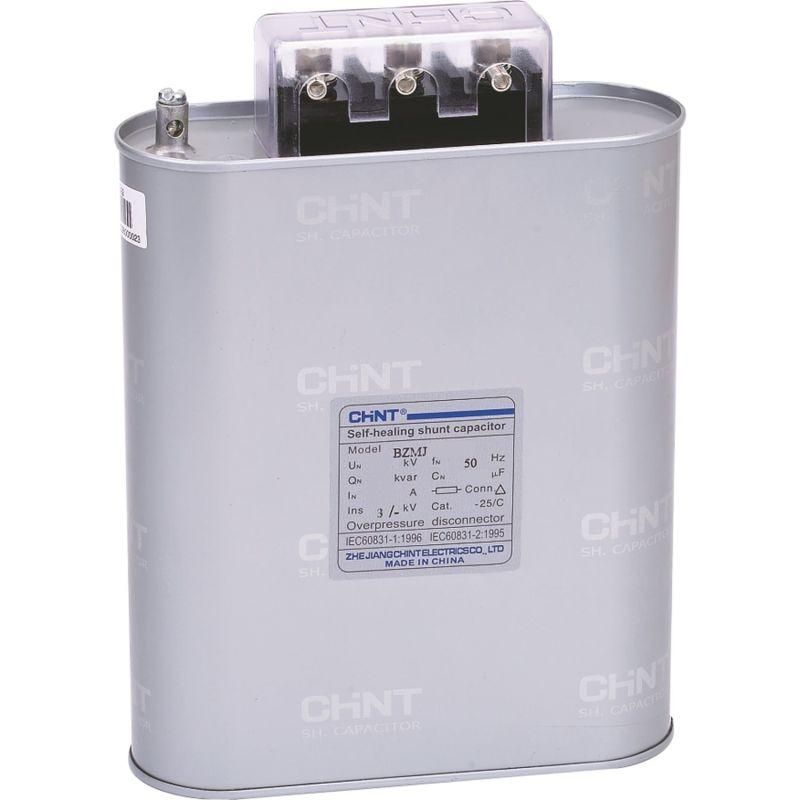

Конденсатор трехфазный BZMJ 0.4-30-3 АС400В, 30 кВАр | 516362 CHINT

Конденсатор трехфазный 0.4-30-3 АС400В, 30 кВАр BZMJ от CHINT предназначен для компенсации реактивной мощности в трёхфазных сетях 400 В, повышая коэффициент мощности и снижая потери энергии. Артикул 516362 относится к серии BZMJ — надёжным конденсаторам для промышленного использования.

Назначение и область применения

Конденсатор трехфазный 0.4-30-3 АС400В, 30 кВАр BZMJ используется для компенсации реактивной нагрузки в системах электроснабжения. Он уменьшает токи в проводах, снижает перегрузки на трансформаторах и избавляет от штрафов за низкий cosφ. Применяется в цепях с двигателями, сварочными аппаратами, насосами, конвейерами и другим оборудованием с индуктивной нагрузкой.

Технические характеристики

• Мощность: 30 кВАр — объём компенсации, который обеспечивает устройство при напряжении 400 В
• Номинальное напряжение: 400 В — максимальное рабочее напряжение сети, для которой рассчитан конденсатор
• Ёмкость: 597 мкФ — физическая способность хранить заряд; определяет величину реактивной мощности при заданном напряжении
• Тип: трёхфазный — соединён внутренне по схеме “звезда” или “треугольник”, подключается к трём фазам без внешних перемычек
• Серия: BZMJ — металлизированная плёночная технология, самовосстанавливающаяся при пробоях

Совместимость и монтаж

Конденсатор трехфазный 0.4-30-3 АС400В, 30 кВАр BZMJ имеет три вывода для подключения к фазам L1, L2, L3. Подключается через контактор или автоматический регулятор мощности. Для безопасной работы требуется установка предохранителей и разрядных резисторов. Монтаж выполняется на DIN-рейку или жестко закрепляется в щите с учётом вентиляции. Убедитесь, что посадочные размеры соответствуют месту установки — корпус не требует специальных креплений, но нуждается в свободном доступе воздуха.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60831-1/2 для конденсаторов силовой компенсации. Конструкция выполнена с использованием самовосстанавливающейся металлоплёнки — при локальном пробое участок изолируется, и устройство продолжает работать. Нет открытых токоведущих частей, исключено возгорание при нормальной эксплуатации.

Преимущества

• Высокая плотность энергии — малый габарит при большой мощности
• Самовосстановление после импульсов — продлевает срок службы
• Низкие потери в dielectric — КПД выше 98%
• Устойчивость к перенапряжениям и гармоникам — благодаря технологии BZMJ
• Работает в широком температурном диапазоне — от -25°C до +55°C

Ограничения применения

• Не предназначены для постоянного напряжения — только переменный ток 50–60 Гц
• Не рекомендованы для сред с высокой запылённостью без защиты IP54+
• Запрещено подключение к источникам с высокими гармоническими искажениями (>5%) без фильтров
• Не следует использовать в условиях частых включений/выключений более 10 раз в час — это сокращает срок службы

Примеры использования

• Электрощиты на заводе с группой асинхронных двигателей
• Цеха с точечной сваркой — устраняет просадки напряжения
• Жилые дома с большим количеством LED-освещения и преобразователей частоты
• Объекты с автономными генераторами — повышают стабильность выходного напряжения

Практические советы

• Перед заменой проверьте реальный cosφ — часто достаточно меньшей мощности, чем заявленная 30 кВАр
• При установке в старом щите убедитесь, что кабельные вводы совпадают с размером выводов — типовые 10–12 мм
• Подключайте через автомат с характеристикой C или D — чтобы выдерживать пусковые токи
• Проверяйте температуру корпуса каждые 6 месяцев — перегрев указывает на проблемы с вентиляцией или перегрузку
• Не смешивайте конденсаторы разных серий в одной батарее — это вызывает дисбаланс и перегрев
