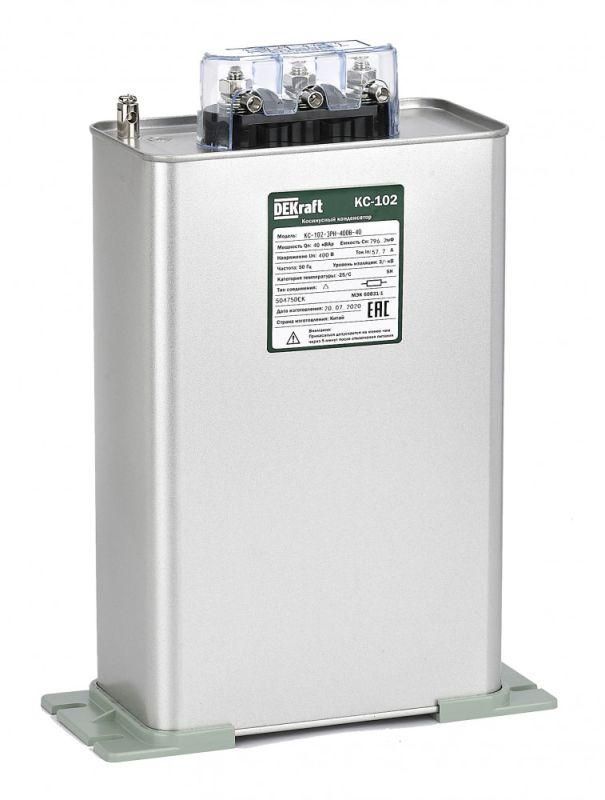

Конденсатор косинусный КС-102 3ф 400В 40квар DEKraft 50475DEK APC

Конденсатор косинусный трехфазный 400В 40кВАр серии КС-102 от DEKraft - устройство для повышения коэффициента мощности в трёхфазных сетях 400 В, снижающее потери энергии и нагрузку на трансформаторы. Применяется в системах с электродвигателями, где важна эффективная компенсация реактивной мощности.

Назначение и область применения

Конденсатор косинусный трехфазный 400В 40кВАр серии КС-102 используется для компенсации реактивной мощности в трёхфазных электросетях частотой 50–60 Гц. Его задача - повысить cos φ до значений близких к единице, что уменьшает токи в проводах, снижает перегрузки трансформаторов и избавляет от штрафов за низкий коэффициент мощности со стороны энергоснабжающей организации.

Подходит для установки в цепях с асинхронными двигателями, насосами, компрессорами, конвейерами и другим оборудованием, работающим длительно и с высокой реактивной составляющей нагрузки.

Технические характеристики

• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных сетях с линейным напряжением 400 В (например, 230 В между фазой и нулём).
• Номинальная мощность: 40 кВАр - способен выдавать 40 киловар реактивной мощности для компенсации.
• Ёмкость: 795,77 мкФ - точное значение, соответствующее заданной мощности при 400 В и 50 Гц.
• Тип: Самовосстанавливающийся - при пробое одной секции конденсатора она автоматически отключается, остальные продолжают работать; предотвращает выход устройства из строя полностью.
• Исполнение: Рабочий конденсатор для электродвигателя - предназначен для постоянной работы в режиме компенсации, а не для кратковременного включения.

Совместимость и монтаж

Конденсатор косинусный трехфазный 400В 40кВАр серии КС-102 подключается в звезду или треугольник в зависимости от схемы сети. Для правильного монтажа необходимо соблюдать полярность фаз (L1, L2, L3) и использовать контакторы или реле для коммутации. Установка выполняется в щите управления или распределительном шкафу с достаточным охлаждением.

Поставляется без клеммных колодок - требуется внешняя клеммная система или прямая привязка к шинам. Масса и габариты не указаны - проверьте физические размеры перед планированием места установки.

Безопасность и стандарты

Произведён в соответствии с требованиями к промышленным конденсаторам для компенсации реактивной мощности. Серия КС-102 от DEKraft прошла внутренние испытания на долговечность и безопасность, однако официально указанных стандартов (IEC, GOST) в данных нет - рекомендуется сверяться с сертификатами производителя при использовании в регулируемых объектах.

Преимущества

• Самовосстанавливаемая конструкция увеличивает срок службы и надёжность - даже при локальном отказе конденсатор остаётся функциональным.
• Высокая плотность энергии - 40 кВАр при компактных размерах (по сравнению с аналогичными моделями других типов).
• Стабильная емкость при температурных колебаниях - обеспечивает предсказуемую компенсацию в условиях производства.
• Устойчив к импульсным перегрузкам - благодаря технологии внутреннего защиты.

Ограничения применения

• Не предназначена для работы при напряжении выше 400 В - риск пробоя и аварии.
• Не подходит для частот выше 60 Гц - характеристики изменятся, возможен перегрев.
• Не применяется в качестве пускового элемента - только для постоянной компенсации.
• Требует принудительного отключения при отключении питания - нельзя допускать самоиндукционного заряда после отключения двигателя.
• Не имеет встроенной защиты от перегрузки по току - обязательно использование внешних предохранителей или тепловых реле.

Примеры использования

• Компрессорная станция с тремя двигателями по 30 кВт - установлен один конденсатор КС-102 40 кВАр для компенсации совокупной реактивной мощности.
• Цех с конвейерной линией и несколькими насосами - группа таких конденсаторов подключена параллельно через автоматический регулятор cos φ.
• Энергоёмкий участок с преобладанием индуктивных нагрузок - замена старых конденсаторов на модели серии КС-102 для снижения платы за электроэнергию.

Практические советы

• Перед установкой измерьте текущий cos φ - если он ниже 0,8, то 40 кВАр будет эффективным шагом. При более высоких значениях выбирайте меньшую мощность.
• Обязательно используйте контакторы с подходящей коммутирующей способностью - токи включения могут достигать 10–20 крат от номинала.
• Проверяйте посадочные размеры и расположение клемм - они должны соответствовать вашей шинной системе или клеммной коробке.
• Регулярно осматривайте корпус на вздутия, следы нагрева или протечки - признаки деградации материала.
• При групповой установке нескольких конденсаторов КС-102 40 кВАр - убедитесь, что суммарная мощность не превышает допустимую для вашего трансформатора.
