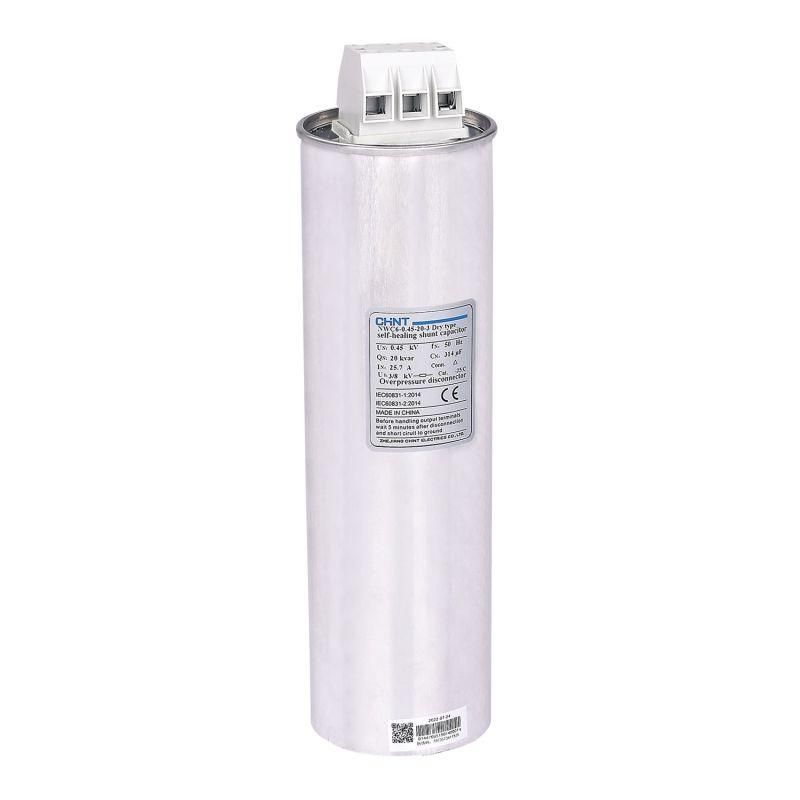

Конденсатор трехфазный NWC6-0.45-30-3, АС450В, 30кВАр | 799038 CHINT

Конденсатор трехфазный NWC6-0.45-30-3, 450В, 30кВАр от CHINT предназначен для компенсации реактивной мощности в трёхфазных сетях с напряжением до 450 В. Этот сухой шунтирующий конденсатор из серии NWC6 повышает коэффициент мощности, снижает токи в проводах и улучшает стабильность напряжения — особенно важно для промышленных объектов с индуктивными нагрузками.

Назначение и область применения

Конденсатор трехфазный NWC6-0.45-30-3, 450В, 30кВАр используется для компенсации реактивной мощности в трёхфазных электросетях. Его применяют там, где есть значительная индуктивная нагрузка — например, на предприятиях с двигателями, трансформаторами, сварочным оборудованием или конвейерами. Установка этого конденсатора снижает потребление активной мощности от сети, уменьшает перегрузки кабелей и трансформаторов, а также помогает избежать штрафов за низкий cosφ.

Технические характеристики

• Номинальное напряжение: 450 В — рассчитан на работу в сетях до 450 В переменного тока, частотой 50/60 Гц;
• Мощность: 30 кВАр — обеспечивает компенсацию реактивной мощности на уровне 30 киловар;
• Ёмкость: 472 мкФ — соответствует заявленной мощности при заданном напряжении;
• Тип исполнения: сухой, герметичный — внутренняя заполняющая среда — огнестойкий негорючий материал, исключающий утечку жидкости;
• Работа в системах до 1000 В — совместим с большинством низковольтных распределительных щитов.

Совместимость и монтаж

Конденсатор трехфазный NWC6-0.45-30-3, 450В, 30кВАр имеет три фазных вывода и предназначен для подключения звездой или треугольником — в зависимости от схемы сети. Для монтажа требуется установка в щите с достаточным воздушным зазором (минимум 50 мм между корпусами). Клеммы рассчитаны на подключение медными шинами или кабелями сечением не менее 16 мм². Обязательно соблюдать полярность при подключении — хотя конденсатор не полярный, схема соединений должна соответствовать проекту. Монтаж допускается только после отключения питания и разрядки цепи.

Безопасность и стандарты

Конденсатор NWC6-0.45-30-3 изготовлен с применением огнеупорного материала внутри корпуса — это соответствует требованиям безопасности для помещений с повышенной пожарной опасностью. Серия NWC6 проходит проверки на соответствие IEC 60831-1 и IEC 60831-2 — международным нормам для конденсаторов силовой компенсации. Напряжение 450 В гарантирует безопасную работу в сетях TN-S, TT, IT.

Преимущества

• Высокая надёжность — сухая технология исключает риск протечки масла, характерный для старых моделей;
• Устойчивость к температурным колебаниям — работает при температуре от -25°C до +55°C;
• Долгий срок службы — благодаря качественной изоляции и отсутствию жидких компонентов;
• Лёгкая замена — корпус легко демонтировать и заменить без снятия всей системы компенсации;
• Поддержание высокого cosφ — снижает токи в сети, экономит электроэнергию и продлевает жизнь оборудования.

Ограничения применения

• Не предназначается для работы при напряжении выше 450 В — превышение вызывает пробой и выход из строя;
• Не рекомендован для частых коммутаций более 10 раз в час — постоянные включения/выключения сокращают срок службы;
• Не использовать в условиях постоянной вибрации без амортизирующих креплений — возможен механический износ контактов;
• Запрещено подключать параллельно с источниками гармоник выше 5-го порядка без предварительного анализа — может возникнуть резонанс и перегрев.

Примеры использования

• Промышленные цеха с группой асинхронных двигателей (станки, насосы, компрессоры);
• Электроустановки на пищевых и химических производствах;
• Щитовые помещения в жилых комплексах с большим числом лифтов и вентиляционных систем;
• Объекты с автономными генераторами — для стабилизации качества энергии.

Практические советы

• Перед установкой проверьте текущий cosφ — если он ниже 0.85, компенсация будет эффективной;
• Используйте автоматические регуляторы мощности (КОМ) для управления несколькими конденсаторами — так вы избежите перекомпенсации;
• При замене убедитесь, что новый конденсатор NWC6-0.45-30-3, 450В, 30кВАр имеет тот же тип подключения и класс защиты IP20;
• Проверяйте температуру корпуса каждые 6 месяцев — нагрев выше 60°C указывает на проблемы в сети или износ элемента;
• Не закрывайте конденсаторы плотными крышками — нужен свободный доступ воздуха для теплоотвода.
