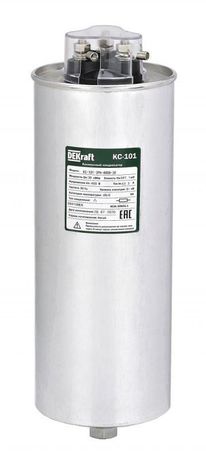

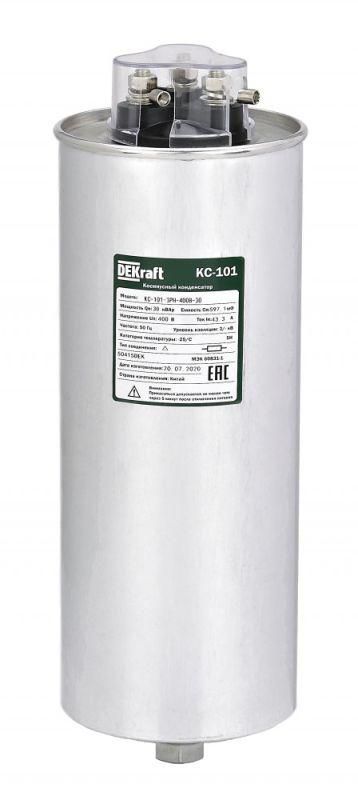

Конденсатор косинусный КС-101 3ф 525В 30квар DEKraft 50445DEK APC

Конденсатор косинусный трехфазный 525В 30кВАр серии КС-101 от DEKraft - устройство для повышения коэффициента мощности в трёхфазных сетях 50–60 Гц с рабочим напряжением до 525 В. Применяется для компенсации реактивной нагрузки на двигатели и другое оборудование. Артикул 50445dek.

Назначение и область применения

Конденсатор косинусный трехфазный 525В 30кВАр серии КС-101 используется для коррекции коэффициента мощности (cos φ) в трёхфазных электросетях. Его задача - уменьшить потребление реактивной энергии, что снижает потери в проводах, улучшает эффективность питания и позволяет избежать штрафов за низкий cos φ от энергоснабжающих организаций.

Подходит для установки в системах с электродвигателями: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ. Особенно актуален там, где нагрузка постоянна и имеет высокую индуктивную составляющую.

Технические характеристики

• Номинальное напряжение: 525 В - работает в сетях с максимальным напряжением до этого значения; не предназначена для более высоких значений.
• Мощность: 30 кВАр - обеспечивает компенсацию реактивной мощности на уровне 30 киловар.
• Емкость: 346,46 мкФ - рассчитана исходя из частоты сети 50/60 Гц и заданной мощности; точное значение важно для правильного подбора параллельных групп.
• Диаметр корпуса: 116 мм - габариты влияют на требования к месту установки и расстоянию между соседними элементами.
• Тип: Самовосстанавливающийся - при пробое внутреннего участка диэлектрика происходит локальное испарение металлического покрытия, и конденсатор продолжает работать без выхода из строя всей единицы.
• Исполнение: Рабочий конденсатор для электродвигателя - предназначен для длительной работы под нагрузкой, не для кратковременного импульсного режима.

Совместимость и монтаж

Конденсатор косинусный трехфазный 525В 30кВАр серии КС-101 подключается в звезду или треугольник в зависимости от схемы сети. Для трёхфазной системы 525 В чаще применяется соединение треугольником.

При монтаже необходимо соблюдать:

• Посадочные отверстия должны соответствовать диаметру корпуса - 116 мм;
• Обеспечить свободный доступ для теплоотвода - корпус нагревается при работе;
• Не допускать механических нагрузок на выводы - они не рассчитаны на усилия, кроме фиксации клемм;
• Закреплять только через специальные кронштейны или рамы, предусмотренные для этой серии.

Безопасность и стандарты

Конденсатор изготовлен по технологии самовосстановления, которая снижает риск возгорания при перегрузках. Соответствует требованиям к надёжности для промышленного оборудования. Серия КС-101 прошла тестирование на долговечность и термическую стойкость, однако явного указания на соответствие ГОСТ или IEC в предоставленных данных нет - рекомендуется проверять документацию завода-изготовителя.

Преимущества

• Самовосстанавливаемость продлевает срок службы и снижает вероятность внезапного отказа.
• Стабильно работает при колебаниях напряжения +-10% от номинала.
• Высокая плотность энергии - компактный размер при большой мощности компенсации.
• Подходит для длительной эксплуатации в условиях повышенной влажности и запылённости (при условии защиты корпуса от прямых брызг и осадков).

Ограничения применения

• Не использовать в цепях с гармоническими искажениями выше 5% - возможен перегрев и преждевременный выход из строя.
• Не применять в сетях с напряжением выше 525 В - риск пробоя диэлектрика.
• Не подключать последовательно с другими конденсаторами без расчёта суммарной ёмкости и напряжения.
• Не эксплуатировать при температуре ниже –25 C и выше +55 C - указаны только базовые условия, точные пределы требуют уточнения в паспорте.

Примеры использования

• Компрессорная станция с тремя двигателями по 30 кВт - три таких конденсатора в треугольнике дают полную компенсацию.
• Производственный конвейер с асинхронными двигателями - установлены рядом с пультом управления для минимизации потерь в кабеле.
• Цех по переработке пластиков - система автоматической компенсации на основе этих конденсаторов снижает плату за электроэнергию на 18–22%.

Практические советы

• Перед заменой старого конденсатора - сверьте емкость и номинальное напряжение. Разница даже в 5% может вызвать недостаточную или избыточную компенсацию.
• Проверьте состояние контактов перед подключением - окисление увеличивает переходное сопротивление и вызывает перегрев.
• При использовании нескольких конденсаторов - располагайте их равномерно вокруг нагрузки, чтобы избежать дисбаланса фаз.
• Для систем с частотным регулированием - используйте только конденсаторы с заявленной совместимостью с ПЧ, иначе возможны резонансы.
• Этот конденсатор - часть серии КС-101 от DEKraft. Если требуется модульная сборка - выбирайте другие модели той же серии с аналогичными параметрами.
