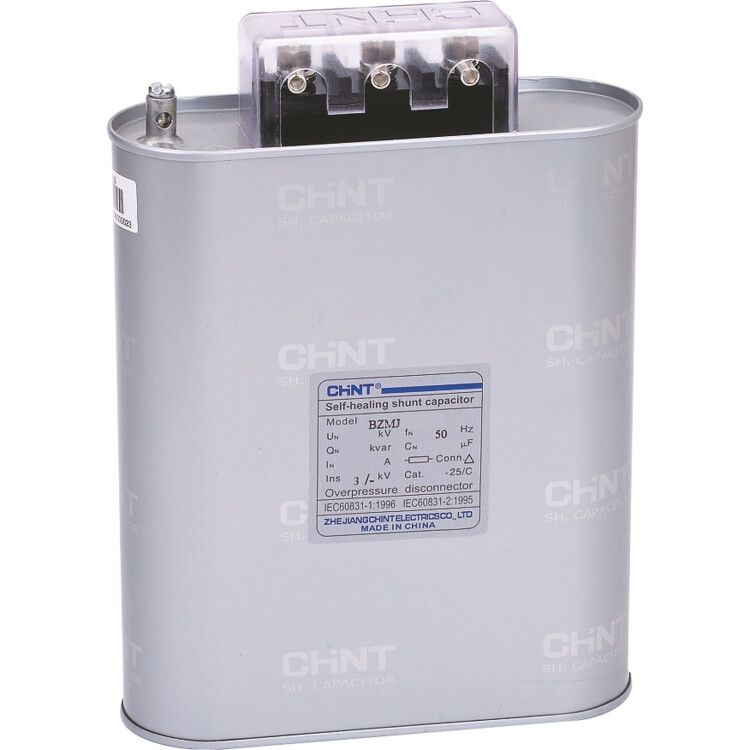

Конденсатор трехфазный BZMJ 0.45-20-3 АС450В, 20 кВАр | 516363 CHINT

Конденсатор трехфазный 0.45-20-3 АС450В, 20 кВАр BZMJ от CHINT предназначен для компенсации реактивной мощности в трёхфазных сетях 400–480 В. Этот конденсатор применяют для повышения коэффициента мощности и снижения потерь в промышленных системах питания.

Назначение и область применения

Конденсатор трехфазный 0.45-20-3 АС450В, 20 кВАр BZMJ используется для компенсации реактивной нагрузки в трёхфазных электросетях. Он уменьшает токи, протекающие через кабели и трансформаторы, что снижает перегрузки и энергопотери. Подходит для установки в щитах управления на заводах, в цехах с большим количеством асинхронных двигателей, насосных станциях, конвейерах и других объектах с индуктивной нагрузкой.

Технические характеристики

• Мощность: 20 кВАр
• Номинальное напряжение: 450 В переменного тока (AC)
• Емкость: 472 мкФ
• Тип: трёхфазный, соединённый звездой
• Работает в сети с частотой 50 Гц

Значение емкости 472 мкФ соответствует заявленной мощности 20 кВАр при напряжении 450 В — это расчётная величина, обеспечивающая нужную степень компенсации. Напряжение 450 В выбрано для работы в сетях 400 В с запасом по перенапряжению.

Совместимость и монтаж

Конденсатор трехфазный 0.45-20-3 АС450В, 20 кВАр BZMJ имеет три вывода для подключения к фазам A, B, C. Монтаж выполняется в силовой щит с соблюдением правил защиты от перегрева и механических воздействий. Для подключения используются медные шины или кабели сечением не менее 25 мм². Установка возможна только после отключения питания и разрядки конденсатора. Клеммы рассчитаны на момент затяжки до 10 Н·м — избыточный крутящий момент может повредить контакты.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60831-1 и IEC 60831-2 — международным нормам для конденсаторов силовых установок. Конструкция защищена от взрывов благодаря внутреннему предохранителю, который отключает элемент при пробое. Корпус выполнен из металла с антикоррозийным покрытием, обеспечивает надёжную теплоотдачу.

Преимущества

• Высокая плотность энергии — компактный размер при большой мощности
• Устойчив к импульсным перенапряжениям и скачкам тока
• Автоматическая разрядка внутри устройства после отключения
• Срок службы более 10 лет при соблюдении условий эксплуатации

Ограничения применения

• Не предназначены для работы при температуре выше +55 °C — требуют хорошего проветривания
• Не допускается установка в помещениях с высокой влажностью (>95%) или наличием агрессивных газов
• Не рекомендовано использовать в сетях с гармониками выше 5% — требуется предварительная фильтрация
• Нельзя применять в однофазных цепях — только в трёхфазных системах

Примеры использования

• Компенсация реактивной мощности на участке с 5 двигателями по 15 кВт каждый
• Установка в распределительном щите цеха по производству пластмасс
• Подключение к трансформатору 400/230 В для снижения платы за реактивную энергию

Практические советы

• Перед заменой проверьте фактическую мощность системы — используйте анализатор качества электроэнергии
• При групповом использовании нескольких конденсаторов 0.45-20-3 АС450В, 20 кВАр BZMJ — убедитесь, что они подключены параллельно, а не последовательно
• Обязательно контролируйте температуру корпуса — если он горячий на ощупь (>50 °C), проверьте вентиляцию
• При заказе учтите, что артикул 516363 — это точный идентификатор модели CHINT; другие аналоги могут отличаться по габаритам и клеммам
